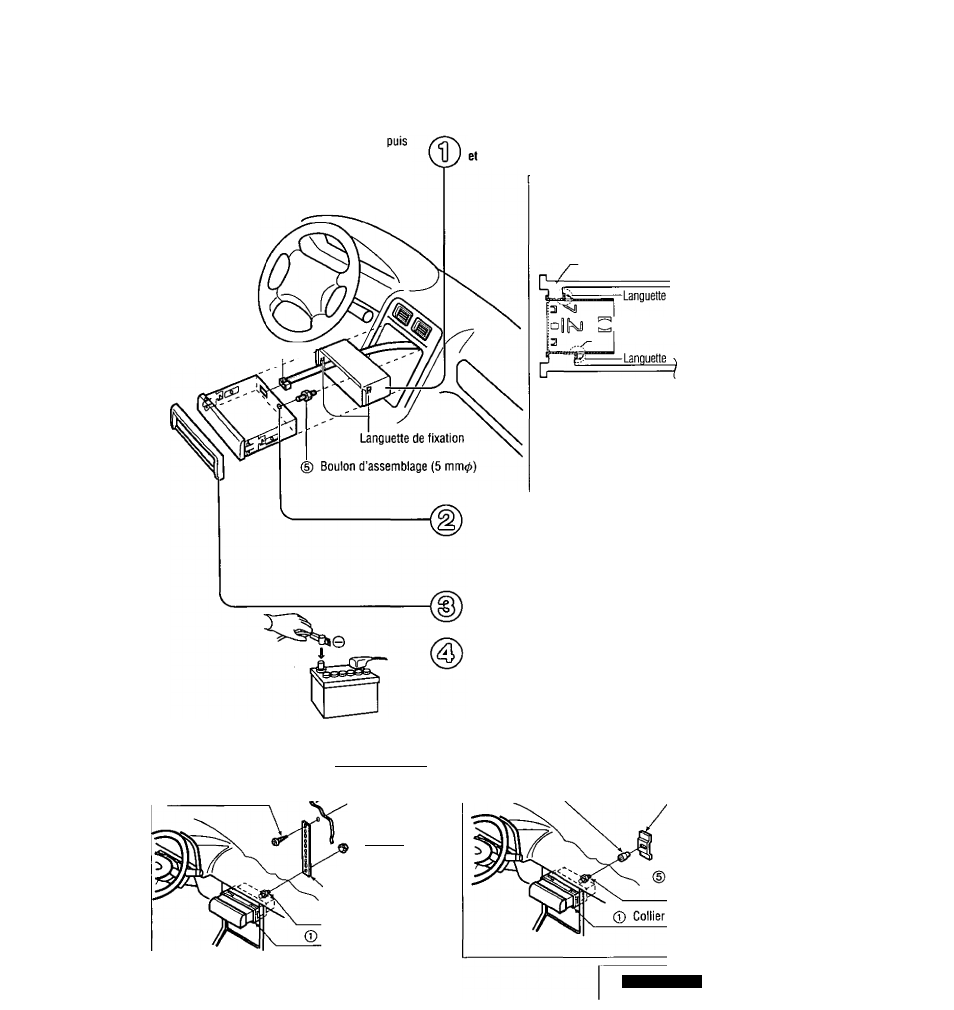

□ Procédures d’installation
Effectuez d’abord les connexions électriques,
vérifiez si elles sont correctes. (=> page 104)
Le collier de montage
(T)
fourni est conçu
spécialement pour cet appareil. Ne pas l’utiliser
pour fixer tout autre modèle.
© Connecteur d’alimentation ,
Insérez le collier de montage 0 dans te tableau de bord
pliez les languettes de fixation avec un tournevis.
Fixation du collier de montage
Les languettes à plier varient suivant le
véhicule. Pliez-les au moyen d’un tournevis
pour fixer solidement le collier de montage
© dans le tableau de bord.
Tableau de bord
— ® Collier de montage
Remarques:
O Pour installer l’appareil de manière sécuritaire
et éviter qu’il ne produise des bruits de cli
quetis, quelques-unes des languettes doivent
être pliées complètement.
O Lors de l’assemblage du collier de montage ®
et de l’appareil, fixez-les solidement.
Fixez l’arrière de l’appareil.
Après avoir posé le boulon d’assemblage © et le con
necteur d’alimentation ©, fixez l’arrière de (’appareil à la
carrosserie du véhicule par la méthode (a) ou (b)
représentée ci-dessous.
tnsérez la plaque de garniture @.
Après l'installation, rebranchez ta borne négative 0 de
la batterie.
(a) Utilisation de la plaque de fixation
arriéré (5)
cloison pare-feu de la voiture
@ Vis taraudeuse
/
{5 mm0x16 mm) /
3 mm
0
© Écrou hexagonal
(5 mm
0
)
© Plaque de fixation
arrière
® Boulon d’assemblage
(5 mm
0
)
Collier de montage
(b) Utilisation du coussinet en
caoutchouc (en option)
Coussinet en caoutchouc Support de fixation arrière
(en option) \
{déjà en place)
Boulon d’assem
blage (5 mm
0
)
de montage
C0IDRX97/2U 101
