Asignación de patilias
Рага conectar el LC50S / LC50SG a una computadora, siga las instrucciones indicadas a continuación.
A. Conector de señal: Miniconector D-Sub de 15 contactos (modelo compatible con PS / 2 o PC/AT)
Conecte el cable de señal al miniconector D-Sub de 15 contactos del monitor.
B. Conector de señal: D-Sub de 15 contactos (Computadora Apple)
Convierta un conector D-Sub de 15 contactos Mac en un miniconector D-Sub de 15 terminales utilizando un
adaptador MAC de Panasonic, y conéctelo al miniconector D-Sub de 15 contactos del monitor.

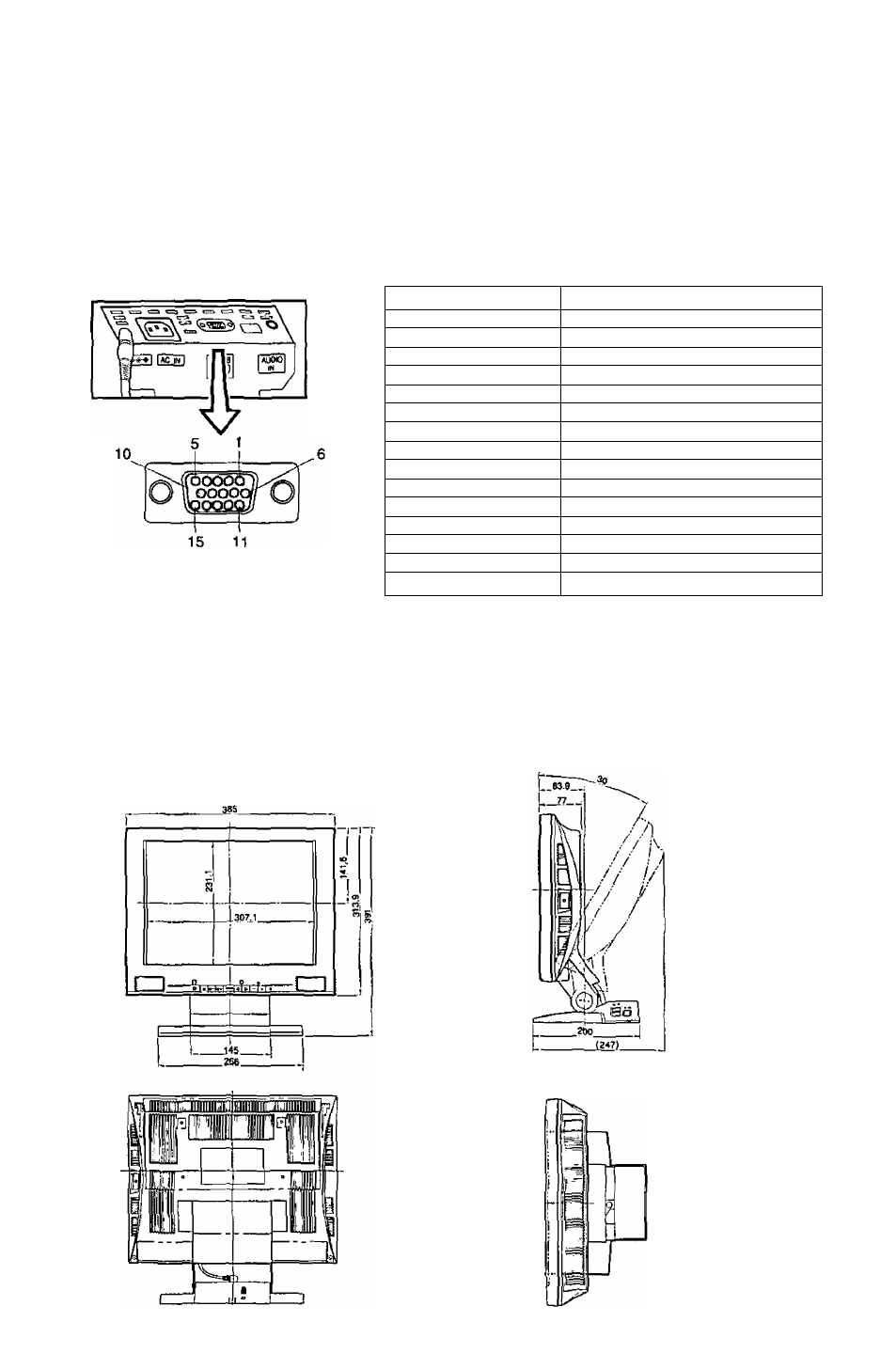

Asignación de los contactos de miniconector D-Sub de 15 contactos
< PANEL POSTERIOR >
Número de contacto Nombre de la señal
1 Señal de) ro/o
2 Señal del verde
3 Señal del azul
4 Masa
5 Masa*
6 Masa de la señal del rojo
7 Masa de la señal del verde
8 Masa de la señal del azul
9 Abierto
10 Masa
11 Masa
12 SDA*
13 Señal de sincronización horizontal
14 Señal de sincronización vertical
15 SCL*
Vista exterior
*: Normas de canal de catos de visualización (DDC) de VESA
Dimensiones
Anchura
Altura
Fondo
385 mm (15,16“)
391 mm (15,39")
200 mm (7,88")
Profundidad con ángulo de inclinación de
30 grados: 247 mm (9,72")
Margen de giro / inclinación
hacia abajo : 0 grados
hacia arriba : 30 grados
- 5 4 -
