Affectation des broches
Se conformer aux instructions ci-dessous pour effectuer le raccorder le LC50S / LC50SG à un ordinateur.
A. PriS6 dG signal:
Mlniprise à 15 broches D-Sub (modèle compatible PS /2 ou PC / AT)
Raccorder le câble de liaison de signal à la miniprise à 15 broches D-Sub au moniteur.
B. Prise de signal:
Priseà15 broches D-Sub (Ordinateur Apple)
Convertir une prise à 15 broches D-Sub MAC en mini-prise à 15 broches D-Sub en utilisant un adaptateur
Mac Panasonic, et la raccorder à la miniprise à 15 broches D-Sub du moniteur vidéo.
< PANNEAU DE DOS>
Affectation des broches de la miniprises á 15 broches D-sub
Numéro de broche
Nom du signal
1
Signal vidéo du rouge
2
Signal vidéo du vert
3
Signal vidéo du bleu
4
Masse
5
Détection
6
Masse du signal vidéo du rouge
7
Masse du signal vidéo du vert
8
Masse du signal vidéo du bleu
9
Détection
10
Masse
11
Masse
12
SDA* (Données bi-directionnetles)
13
Signal de synchronisation horizontale
14
Signal de synchronisation verticale
15
SCL* (Données d'horloge)

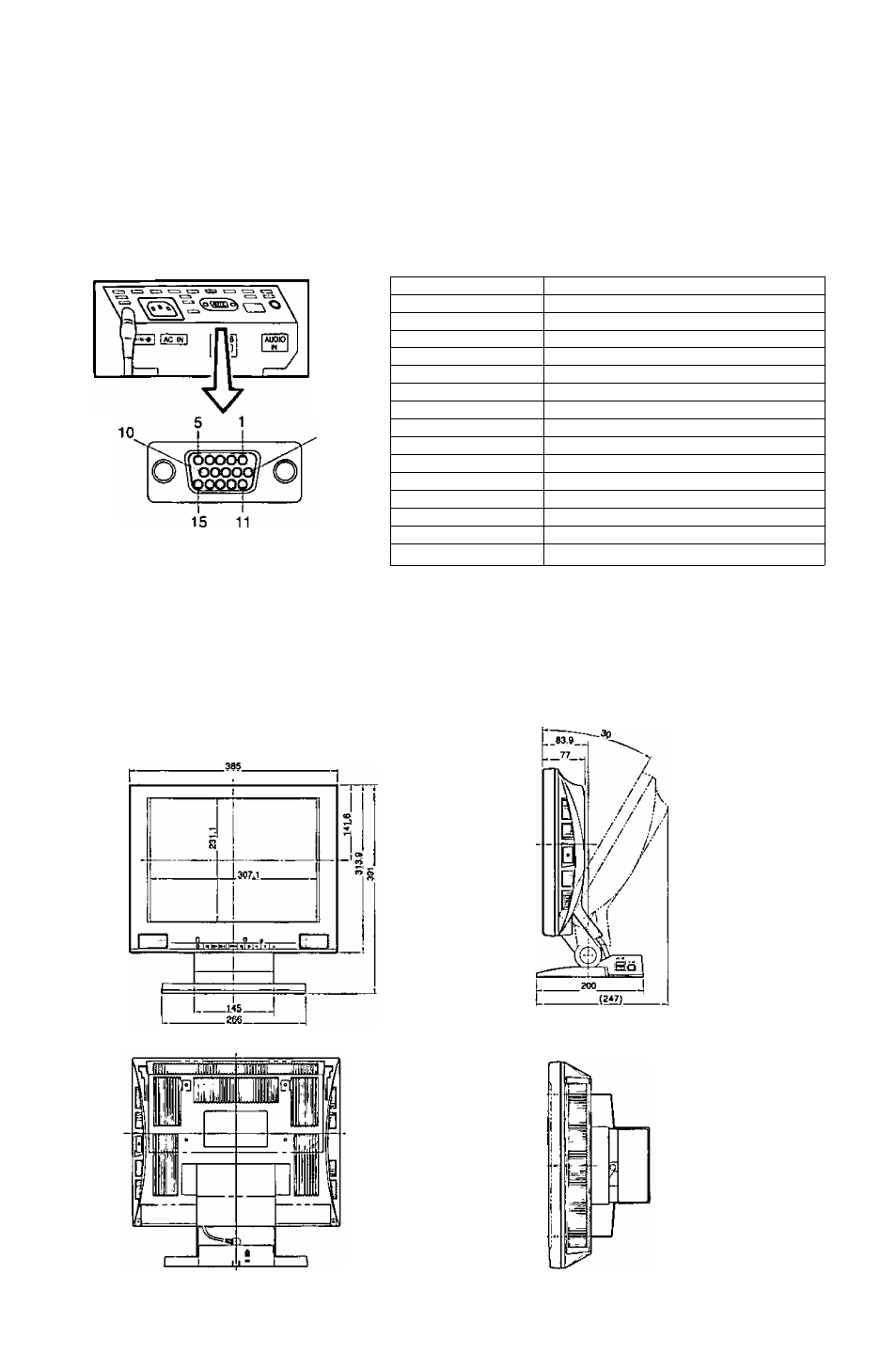

Aspect extérieur
★ Normes DDC (Display Data Channel) de “VESA"
Dimensions
Largeur
Hauteur
Profondeur
385 mm {15,16")
391 mm (15,39")
200 mm (7,88")
Profondeur avec un angle d’inclinaison de 30 degrés
: 247 mm (9,72").
Limites d’angle de balayage
panoramique / d’inclinaison
Vers le bas
Vers le haut
0 degré
30'’
- 3 2 -
