■ Collegamento del segnale
Il connettore segnali può essere collegato in diversi modi a secondo del tipo di connettore e del
sistema di segnalazione in uso,
A. Se il connettore segnali é del tipo mini D-sub a 15 pin (nel caso di PS/2 del compatibile)
Collegare il cavo segnali al mini connettore D-sub a 15 pin del monrtor.
Portare il commutatore del cnnettore segnali verso l’alto.
B. Se il connettóre segnali é del tipo mini D-sub a 15 pin (nel caso di grafica MAC-II).
Utilizzare il connettore di conversione per il connettore D-sub a 15 pin del MAC-II e collegarlo poi
al mini connettore D-sub a 15 pin del monitor.
Spostare il commutatore del connettore segnali verso l’alto.

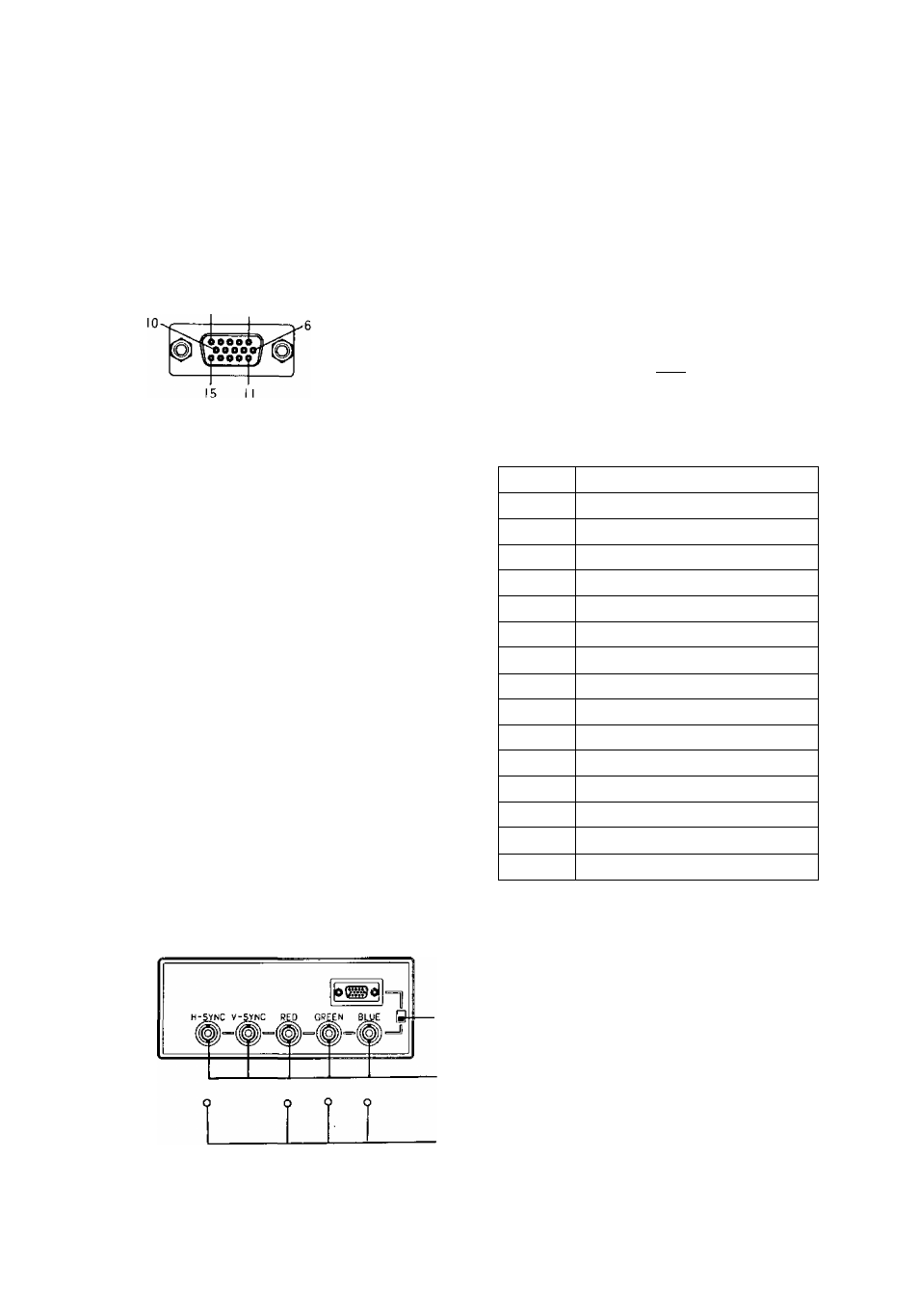

Verificare che il connettore sia collegato come mostrato in figura.
5 I 8
,Oj
o o o o o o
o o o o o q Q O Q
ti Ìì.iì
5 9
Configurazionedel mini connettore
D-sub a 15 pin pergrafica VGA Configurazione del connettore
D-sub a 15 pin per grafica MAC-II
N. Pin
1
10
11
12
13
14
15
Definizione segnale
Segnale video rosso
Segnale video verde
Segnale video blu
Terra
Spazio
Terra per segnale video rosso
Terra per segnale video verde
Terra per segnale video blu
Spazio
Terra
Terra
Spazio
Segnale di sincronizzazione orizzontale
Segnale di sincronizzazione verticale
Spazio
N. Pin Definizione segnale
1 Terra per segnale video rosso
2 Segnale video rosso
3 Segnale di sincronizzazione composita
4 Terra per segnale di sincronizzazione composita
5 Segnale video verde
6 Terra per segnale video verde
7 Spazio
8 Spazio
9 Segnale video blu
10 Spazio
11 Spazio
12 Spazio
13 Terra per segnale video blu
14 Spazio
15 Spazio
C. Se il connettore segnali é un connettore BNC
Spostare il commutatore del connettore segnali verso II basso.
9 9 9
-Commutatore del connettore segnali
Se il sistema di segnalazione é un sistema separato
cotlegare i cavi segnali ai connettori RED, GREEN,
BLUE,H-SYNCeV-SYNC.
Se il sistema di segnalazione é un sistema composito
Collegare il cavo segnali ai connettori BNC RED,
GREEN. BLUE e H-SYNC (composito H/V).
— • Quando il sistema di segnalazione é un sistema Sin­
cro su verde
Collegare il cavo segnali ai connettori BNC RED,
GREEN (sincro su verde) e BLUE.
