■ Connecteur de signaux
Le connecteur de signaux doit être connecté comme il suit selon le type du connecteur de si
gnaux et le système de signalisation utilisé.
A. Lorsqu’il s’agit d’un mini-connecteur de signaux D-Sub a 15 plots (Dans le cas de PS/2 ou com
patible).
Connecter le câble de signaux au mini-connecteur D-Sub à 15 plots de l’appareil récepteur de
contrôle.
Régler le levier du commutateur de connecteur de signaux vers le haut.
B. Lorsqu’il s’agit d’un connecteur de signaux D-Sub à 15 plots (Dans le cas de MAC-II)
Convertir le mini-connecteur D-sub à 15 plots du MAC-II en mini-connecteur D-sub à 15 plots à
l’aide d’un connecteur de conversion, puis le connecter au mini-connecteur D-sub à 15 plots du
récepteur de contrôle.
Régler le commutateur de connecteur de signaux vers le haut.

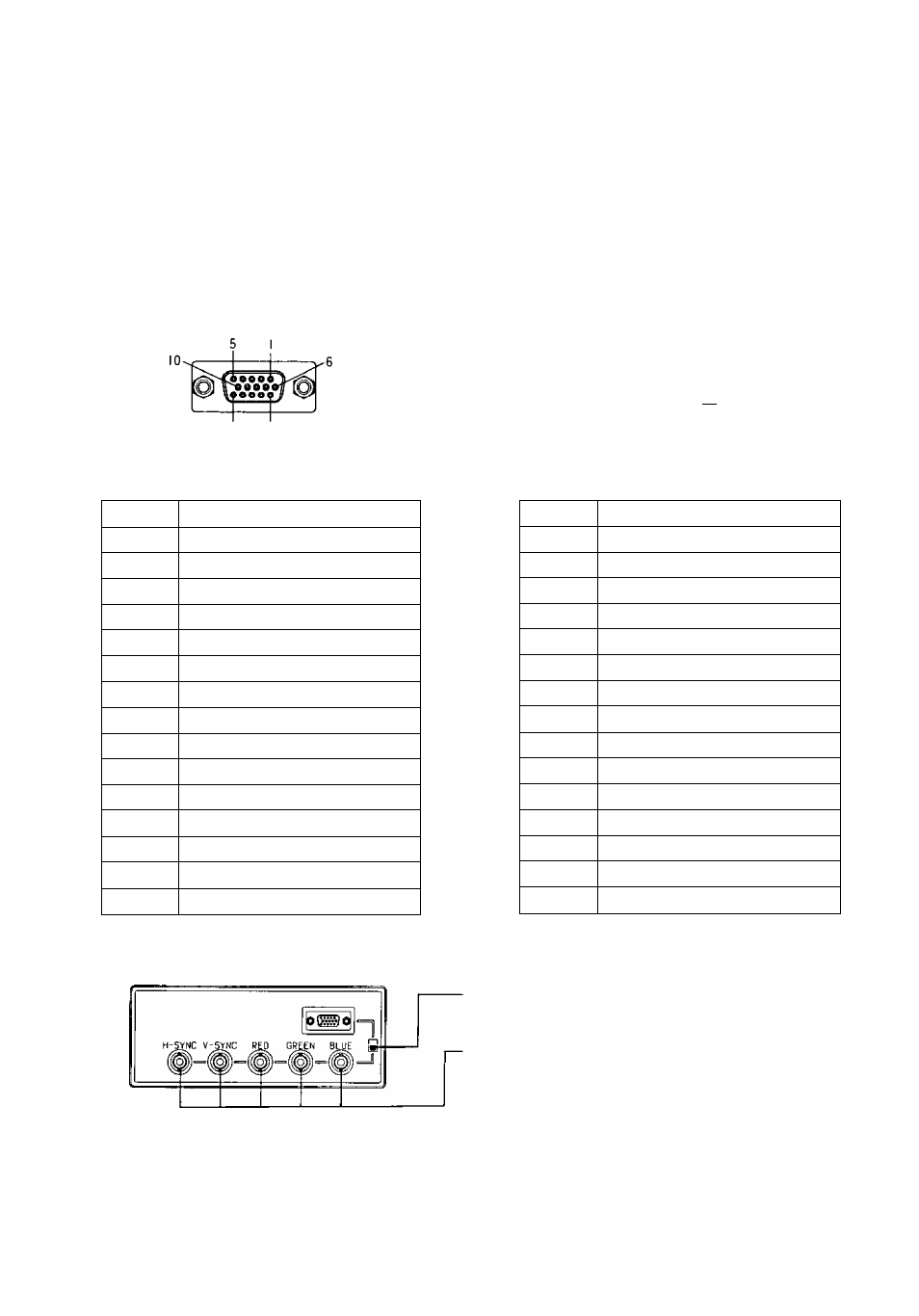

Vérifier si le connecteur de commutation est connecté comme le montre la figure suivante.
8
I
O O O O O O
O O
H 10
15 II
Agencement des plots du mini-connecteur
D-Sub à 15 plots
Agencement des plots du connecteur
D-Sub à 15 plots
Piot No
Désignation du signal
1
Signal vidéo rouge
2
Signal vidéo vert
3
Signal vidéo bleu
4
Masse
5
Espace
6
Masse pour signal vidéo rouge
7
Masse pour signal vidéo vert
8
Masse pour signal vidéo bleu
9
Espace
10
Masse
11
Masse
12
Espace
13
Signal de synchronisation horizontale
14
Signal de synchronisation verticale
15
Espace
Piot No
Désignation du signa!
' 1
Masse pour signal vidéo rouge
2
Signal vidéo rouge
3
Signal de synchronisation composée
4
Masse pour signal de synchronisation composée
5
Signal vidéo vert
6
Masse pour signal vidéo vert
7
Espace
8
Espace
9
Signal vidéo bleu
10
Espace
11
Espace
12
Espace
13
Masse pour signal vidéo bleu
14
Espace
15
Espace
C. Lorsque le connecteur de signaux est un connecteur BNC egler le levier du commutateur de
changement de connecteur de signaux vers le bas.
0
9
9
- 1 4 -
Commutateur de changement de
connecteur de signaux
•
Lorsque le système de signalisation est un sys
tème séparé
Connecter les câbles de signaux aux connecteurs
ROUGE, VERT, BLEU, H-SYNC et V-SYNC.
•
Lorsque le système de signalisation est un sys
tème composé
Connecter les câbles de signaux aux connecteurs
ROUGE, VERT, BLEU. H-SYNC (composé H/V)
et BNC.
•
Lorsque le système de signalisation est un sys
tème Sync sur vert
Connecter les câbles de signaux aux connecters
ROUGE, VERT (Sync. sur vert), BLEU et BNC.
