■ Anschluß des Signals
Abhängig von dem Typ des Signalsteckers und dem verwendeten Signalsystem sollte der Signal
stecker wie folgt angeschlossen werden.
A. Wenn der 15-Stift Mini-D-Substecker (im Falle von PS/2 oder kompatibel) als Signalstecker ver
wendet wird:
Das Signalkabel an den 15-Stift Mini-D-Substecker des Monitors anschließen.
Den Signalstecker-Umschalter nach oben drücken.
B. Wenn der 15-Stift Mini-D-Substecker (im Falle von MAC-II) als Signalstecker verwendet wird:
Den 15-Stift Mini-D-Substecker des MAC-II unter Verwendung eines Zwischensteckers auf einen
15-Stift Mini-D-Substecker umwandeln und danach an den 15-Stift Mini-D-Substecker des Moni
tors anschließen.
Den Signalstecker-Umschalter nach oben drücken.
Darauf achten, daß der Umschaltstecker gemäß nachfolgender Abbildung angeschlossen ist.

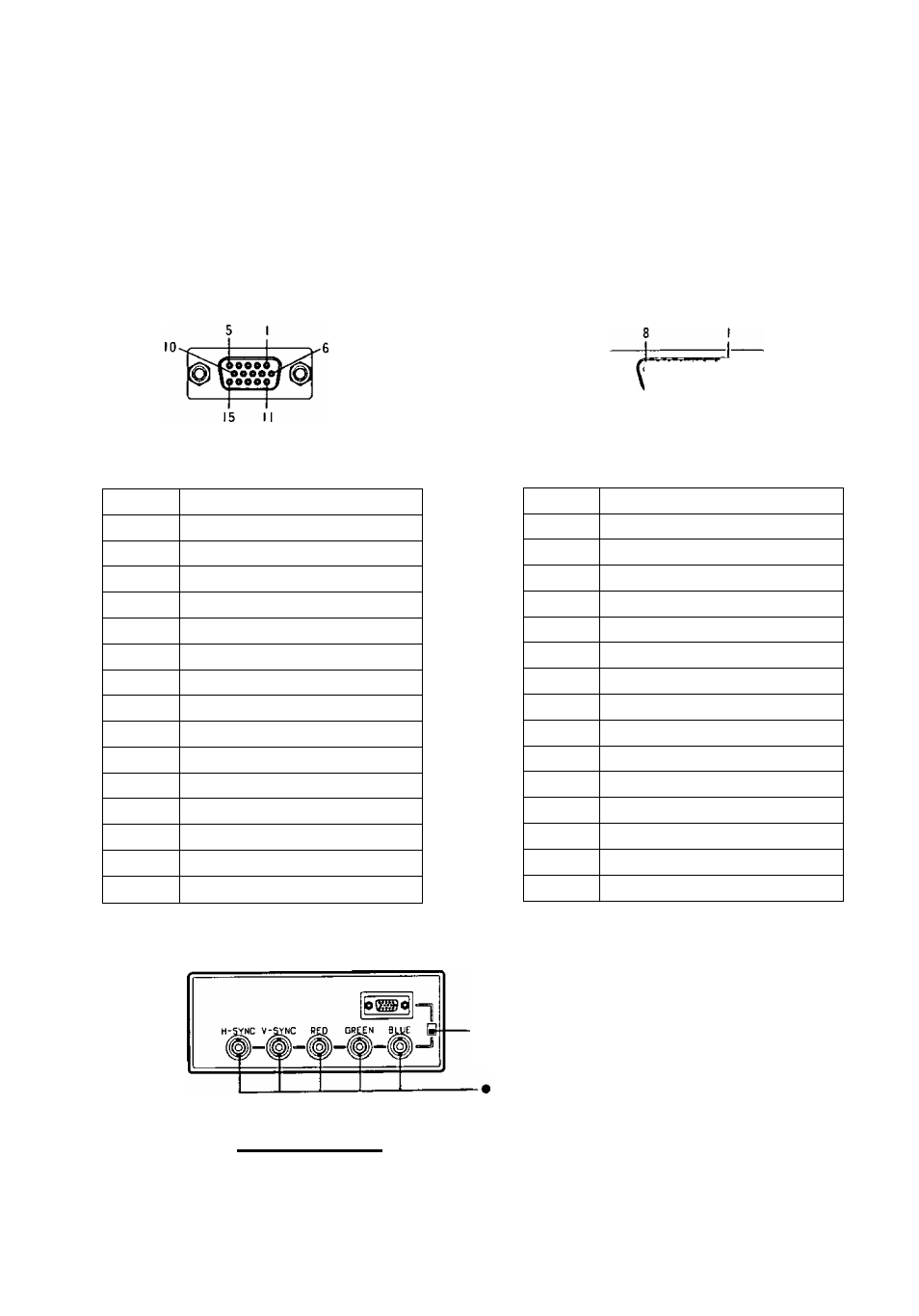

Stiftbelegung des 15-Stift
Mini-D-Substeckers
15
9
Stiftbelegung des 15-Stift
D-Substeckers
Stift-Nr.
Signalbezeichnung
1
Rotes Videosignal
2
Grünes Videosignal
3
Blaues Videosignal
4
Erdung
5
Nicht belegt
6
Erdung für rotes Videosignal
7
Erdung für grünes Videosignal
8
Erdung für blaues Videosignal
9
Nicht belegt
10
Erdung
11
Erdung
12
Nicht belegt
13
Horizontal-Synchronsignal
14
Vertikal-Synchronsignal
15
Nicht belegt
r
Stift-Nr.
Signalbezeichnung
1
Erdung für rotes Videosignal
2
Rotes Videosignal
3
Komposit-Synchronsignal
4
Erdung für Komposit-Synchronsignal
5
Grünes Videosignal
6
Erdung für grünes Videosignal
7
Nicht belegt
8
Nicht belegt
9
Blaues Videosignal
10
Nicht belegt
11
Nicht belegt
12
Nicht belegt
13
Erdung für blaues Videosignal
14
Nicht belegt
15
Nicht belegt
C. Wenn der BNC-Stecker als Signalstecker verwendet wird:
Den Signalstecker-Umschalter nach unten drücken.
I M I
L i
- 2 6 -
Signalstecker-Umschalter
Wenn das Signalsystem ein separates System ist:
Die Signalkabet an die RED, GREEN, BLUE,
H-SYNC and V-SYNC Stecker anschließen.
Wenn das Signalsystem ein Komposit-System ist:
Die Signalkabel and die RED, GREEN, BLUE und
H-SYNC (H/V-Komposit) BNC-Stecker anschlie
ßen.
Wenn das Signalsystem ein Sync-auf-Grün-
System ist:
Die Signalkabel an die RED, GREEN (Sync auf
Grün) und BLUE BNC-Stecker anschließen.
