Caractéristiques
1.
Cet appareil est un récepteur de contrôle couleur à balayage multiple dans lequel la fréquence
de déviation horizontale et la fréquence de déviation verticale suit automatiquement la plage de
fréquence de 30-64 kHz et 50-90 Hz, de façon respective.
2.
Ce récepteur de contrôle est adaptable aux normes VGA 350, VGA 400, VGA 480, MAC-II, Su
per-VGA, 8514/A, norme 1024 points x 768 lignes et norme 1280 points x 1024 lignes.
3.
Ce récepteur de contrôle permet d’enregistrer 16 sortes de synchronisations. (Huit sortes out été
déjà réglées en usine et les 8 sortes restantes peuvent être enregistrées par les usagers).
4.
L’alimentation est un système à 100 V ou 200 V, et sans commutation, on peut se servir de cet
appareil sur cour. ait. de 90 à 264 V.
5.
Le système de signalisation (séparé, composé, sync sur vert) et la polarité des signaux de syn
chronisation sont sélectionnés automatiquement.
6. Deux types de connecteurs d’entrée de signaux sont équipés.
Mini-connecteur D-sub et connecteur BNC à 15 plots x 5
7.
Le tube à rayons cathodiques à haut contraste et haute résolution est traité avec revêtement au
silice ANTIEBLOUISSANT en utilisant un ESF (champ électrostatique).
8 L’amplitude horizontale et l’amplitude verticale ainsi que la position de l’image peuvent être réglé-
ees à l’aide des touches de commande numérique sur le tableau avant.
Mode de Connexion
1.
Installer le récepteur de contrôle à un emplacement solide et horizontal. Afin d’obtenir une meil
leure vision l’écran, éviter la réflexion directe des rayons solaires ou de lampe fluorescente sur
l’écran en réglant bien l’angle d’orientation, etc., lors de l’installation.
2.
En connectant le récepteur de contrôle à un ordinateur, couper l'alimentation des deux appareils
en premier lieu.
3.

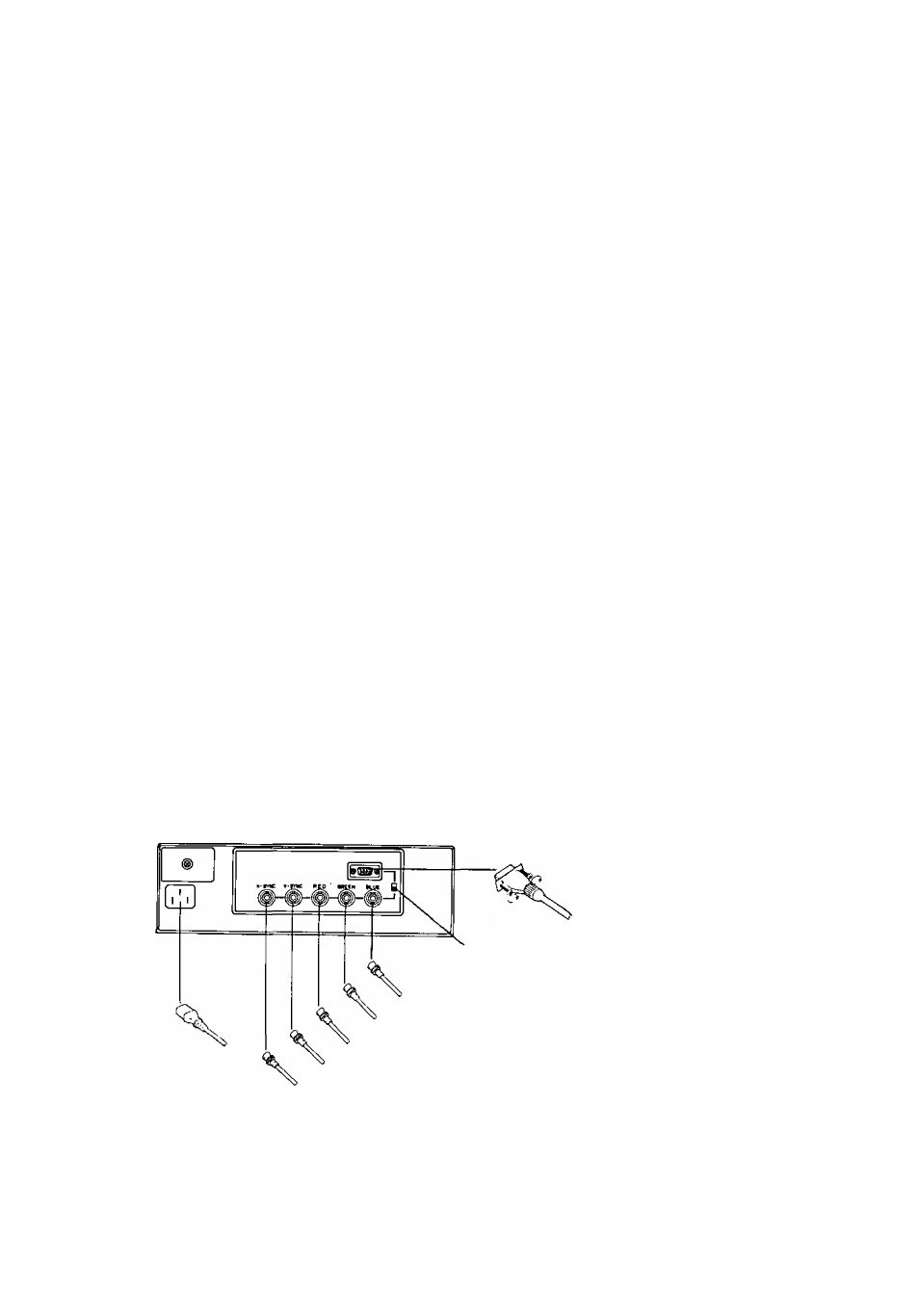

Connecter le câble d’alimentation et le câble de signaux comme il est indiqué dans la figure ci-
dessous. Serrer à la main les vis du mini-connecteur D-sub à 15 plots.
4.
Régler le commutateur du connecteur de signaux sur la position de connecteur de signaux de
l’ordinateur en service. En poussant le levier de réglage vers le haut, le mini-connecteur D-sub à
15 plots se trouve sélectionné.
5. Mettre le récepteur de contrôle sous tension en premier lieu, et ensuite l’ordinateur.
Alimentation de
courant alternatif
Mini-connecteur
D-sab à 15 plots
Commutateur de connecteur
de signaux
Signal vidéo bleu
Signal vidéo vert ou sync sur vert
Signal vidéo rouge
Signal de synchronisation verticale
Signal de synchronisation horizontale ou
signal de synchronisation composée
