EXEMPLES D’INSTALLATIONS
La communication entre l'opérateur de la console et l'ingé
nieur du son de la salle est possible de la manière suivante :
brancher le micro d'ordres à la prise d'entrée TB du pan
neau avant. Ce signal est envoyé, via la prise TB OUT, vers
l'entrée RETURN de la console centrale de la salle (une
Yamaha MC3204II, par exemple). Si l'entrée de retour
d'écho n'est pas libre, on peut utiliser une voie d'entrée
pour recevoir les ordres de la console. Ce signal ne sera
affecté à aucune sortie de la console principale, mais sim
plement contrôlé au casque par l'ingénieur du-son. Ce der
nier envoie son signal de retour, via sa sortie retour
foldback, vers une voie d'entrée de la console de mixage.
L'opérateur devrait alors contrôler la voie d'entrée au cas
que.

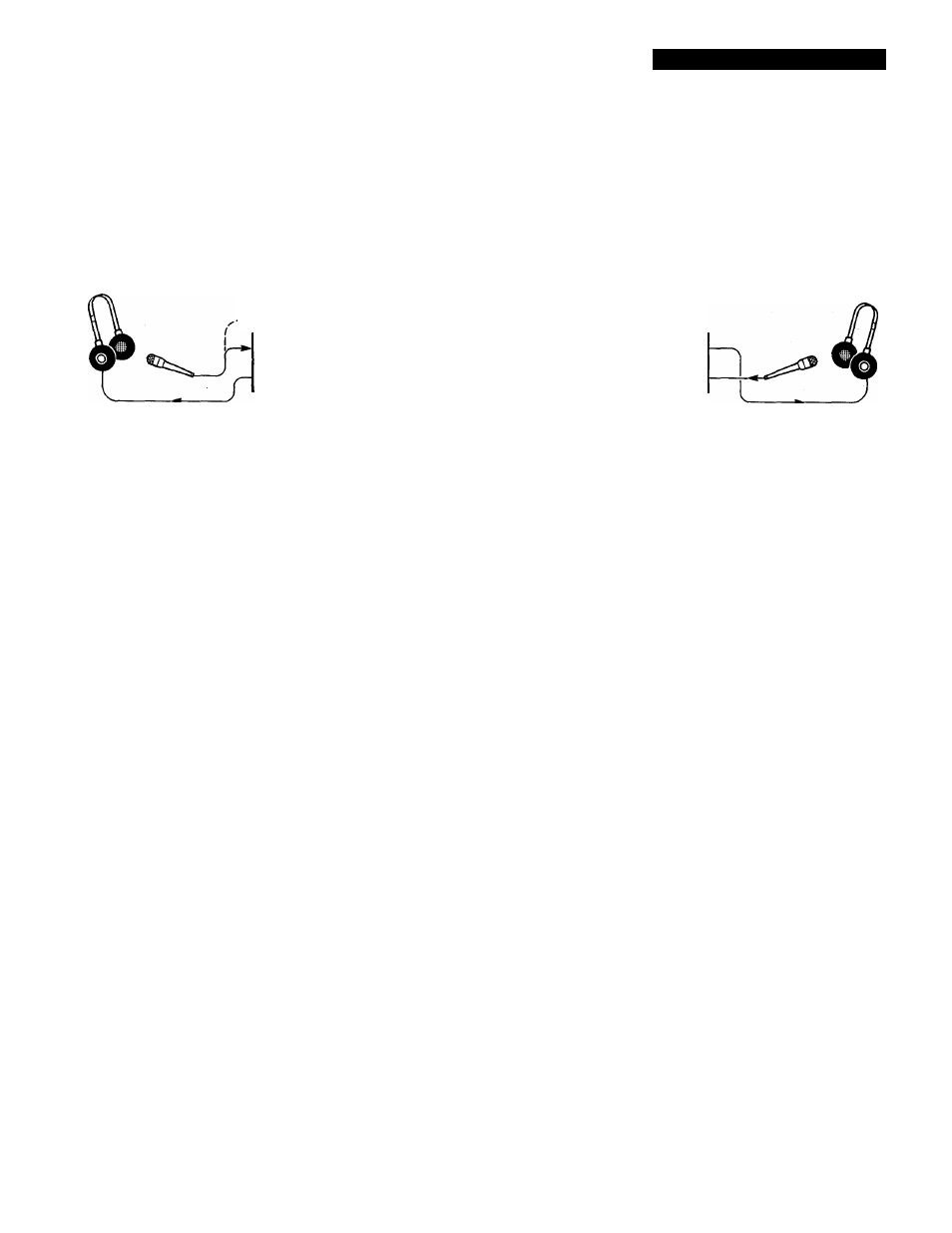

(RACCORDEMENT DIRECT POSSIBLE)
TALKBACK.
INPUT
PHONES—
-AUX OUT
-RETURN
RETURN
TB OUT -
-PHONES
TALK
“BACK
CONSOLE DE MIXAGE DE SONORISATION
(par exemple YAMAHA MC3204II)
MC3210M, MC2410M
14
