Instruções da luz para exame/placa de montagem :
1. Coloque os pinos da parte traseira da luz de exame nas ranhuras
localizadas na parte superior da placa de montagem e deslize para
baixo.
2. Alinhe os orifícios para parafusos localizados na parte inferior da luz de
exame com os orifícios para parafusos da placa de montagem.
3. Insira os parafusos de 1, 27 cm (0,50 polegadas) na parte inferior da
placa de montagem e aperte-os com uma chave de fenda Phillips (não
foi incluída).
INSTALAÇÃO E OPERAÇÃO
Instalação
1. Prenda a caixa de luz usando uma das opções de montagem e seguindo
as instruções adequadas.
2. Insira a haste de iluminação de fibra óptica, o cabo de iluminação de
fibra óptica ou a haste de iluminação para neonatos no receptáculo da
haste de iluminação localizado na parte superior da caixa de
iluminação.
3. Conecte o fio de alimentação à base da caixa de iluminação e a outra
extremidade a uma tomada terra CA.
4. Posicione o interruptor de luz em “ON” (LIGADO) para que funcione.
OBSERVAÇÃO: Lembre-se de que a haste de iluminação de fibra óptica, o
cabo de iluminação e a haste de iluminação para neonatos contêm milhares
de fibras ópticas individuais, portanto é preciso manuseá-los com cautela
para garantir que a fibra dure por bastante tempo. Não dobre as partes
flexíveis da haste de luz em ângulos exagerados, pois isso pode fazer com
que as fibras se rompam, reduzindo a transmissão de luz. Por exemplo, não
dobre a parte semiflexível do meio da haste de luz de fibra óptica em um
ângulo maior do que 180 graus e não dobre as seções proximal e distal em
mais de 90 graus. Tome cuidado para não puxar a haste de luz de fibra óptica,
pois isso pode causar o rompimento das fibras.
Operação da haste de iluminação
As partes flexíveis da haste de iluminação de fibra óptica foram projetadas
para ser articuladas, mas não torcidas. Torcer ou usar torque nas seções
flexíveis diminuirá significativamente o tempo de vida da haste de
iluminação. Esse tipo de movimento causará a frouxidão prematura da haste
(ela não ficará posicionada corretamente) e, finalmente, resultará no
rompimento do conjunto de fibras ópticas. Para obter melhores resultados,
sempre posicione a haste de iluminação movendo-a na mesma direção da
gravidade. Por exemplo, se a haste precisar ser elevada, eleve-a acima da
posição desejada e, a seguir, abaixe-a para que fique na posição correta.
OBSERVAÇÃO: Depois de fabricada, a haste de iluminação é testada para
assegurar a manutenção do posicionamento e para confirmar a ausência de
ruído durante sua articulação. Depois de um determinado período de tempo e
uso, é normal que a capacidade de posicionamento da haste de luz seja
reduzida e que ela fique mais frouxa, portanto se tornando mais resistente ao
posicionamento. Se houver frouxidão anormal ou ocorrência de ruído, esse
fato deve ser informado imediatamente ao departamento de assistência
técnica da Welch Allyn (315-685-4560).
Operação da manga de focalização
A manga de focalização localizada na extremidade da haste de iluminação de
fibra óptica e do cabo de luz de fibra óptica proporciona o ajuste do tamanho
do ponto de iluminação. Torcer a parte recartilhada da manga de focalização
em sentido horário diminuirá o ponto de iluminação. Torcer a parte
recartilhada da manga de focalização em sentido anti-horário aumentará o
tamanho do ponto de iluminação.
SUSBTITUIÇÃO DE LÂMPADA
ATENÇÃO: A lâmpada pode estar quente. Espere até que a lâmpada
esfrie antes de substitui-la.
1. Desligue a unidade e desconecte o fio de alimentação da tomada de
parede e da caixa de iluminação.
2. Retire a unidade da área para pacientes.
3. Usando uma chave de fenda, solte o prendedor único do painel saliente
localizado na parte inferior da unidade. Conforme o parafuso é solto,
será possível observar uma “queda” enquanto a tampa frontal é solta.
4. Erga levemente a parte inferior da tampa frontal na sua direção e, a
seguir, deslize a tampa para cima a fim de removê-la.
5. Somente para a primeira substituição de lâmpada: Segure o grampo
localizado na parte superior da lâmpada. Gire o grampo em direção à
base da unidade até que salte para fora.
Elimine o grampo, pois ele
é usado somente para fins de remessa.
6. Segure o conector da lâmpada e puxe a lâmpada em linha
reta para fora do seu receptáculo.
7. Tire a lâmpada do seu conector e a substitua pela lâmpada de
substituição da Welch Allyn modelo 04200.
8. Coloque a lâmpada novamente no receptáculo.
9. Prenda a tampa frontal deslizando as lingüetas da parte superior da
tampa para dentro das ranhuras localizadas na parte superior do
compartimento traseiro e, a seguir, aperte o parafuso localizado na
parte inferior da unidade.
10. Retorne a unidade para a área de pacientes e conecte o fio de
alimentação novamente à parte inferior da unidade e à tomada de
parede.
FUSE REPLACEMENT
1. Desligue a unidade e desconecte o fio de alimentação da tomada de
parede e da caixa de luz.
2. Pressione as lingüetas localizadas em ambas as extremidades da
gaveta de fusível para dentro e puxe a gaveta de fusível.
3. Remova os fusíveis e substitua-os por novos do mesmo tipo. Não há
uma orientação obrigatória com relação à posição dos fusíveis.
Certifique-se de substituir ambos os fusíveis.
4. Insira novamente o compartimento de fusível pressionando-o para
dentro do conector de força até que se encaixe na posição correta.
5. Se os novos fusíveis queimarem, entre em contato com o departamento
de assistência técnica da Welch Allyn (315-685-4560) imediatamente.
LIMPEZA
Manga de focalização
Para obter melhores resultados, use o revestimento descartável modelo
52640.
1. Remova a manga de focalização da haste de iluminação de fibra óptica
ou do cabo de iluminação de fibra óptica girando-a em sentido anti-
horário para que desatarraxe.
2. Use um cotonete saturado em água quente e detergente neutro para
limpar a extremidade distal da haste ou do cabo de luz de fibra óptica,
o lado proximal da manga de focalização (extremidade pequena) e a
janela distal localizada na extremidade grande da manga de
focalização.
3. Seque usando um novo cotonete.
4. Coloque novamente a manga de focalização na haste ou cabo de luz de
fibra óptica girando-a em sentido horário.
ADVERTÊNCIA: Não limpe nenhuma parte da manga de focalização com
álcool. Somente limpe com detergente neutro e água.
OBSERVAÇÃO: A manga de focalização não deve ser esterilizada nem imersa.
Haste de iluminação de fibra óptica, cabo de iluminação e haste de
iluminação para neonatos
Para obter melhores resultados, use o revestimento descartável modelo
52640.
As superfícies externas podem ser limpadas com uma solução de água
quente e detergente neutro.
OBSERVAÇÃO: A haste de iluminação de fibra óptica, o cabo de iluminação e
a haste de iluminação para neonatos não devem ser esterilizados nem
imersos.
Caixa de iluminação
Observação: A caixa de iluminação não deve ser esterilizada nem imersa.
1. Antes de limpar, desligue a unidade e desconecte o fio de alimentação
da tomada de parede e da caixa de iluminação.
2. As superfícies externas podem ser limpadas com um pano umedecido
com água e sabão neutro ou passando um pano umedecido com as
soluções de limpeza/desinfecção a seguir. NÃO IMERJA A CAIXA DE
ILUMINAÇÃO.
• Álcool isopropílico a 70%
• Solução alvejante neutra a10%
• Solução com base em iodo a 10%
3. O fio de alimentação pode ser limpado com as mesmas soluções para
limpeza/desinfecção listadas acima. Seque com um pano limpo.
Cuidado para não molhar as pontas. NÃO IMERJA O FIO DE
ALIMENTAÇÃO.
4. Somente conecte a unidade à tomada de parede quando estiver
completamente seca.
SOLUÇÃO DE PROBLEMAS
MANUTENÇÃO E CONSERTO
Para problemas simples, consulte a seção de solução de problemas deste
manual para descobrir as causas possíveis e suas soluções. Somente
profissionais qualificados devem fazer as inspeções elétricas da caixa de luz
da Welch Allyn. Para localizar profissionais qualificados, entre em contato
com seu distribuidor autorizado da Welch Allyn ou ligue diretamente para a
Welch Allyn no 315-685-4560. A adulteração da unidade automaticamente
anula todas as garantias explícitas ou implícitas.
GARANTIA
Caixa de luz – A Welch Allyn garante que a caixa de iluminação não
apresenta defeitos de fabricação. Caso contrário, a Welch Allyn consertará
ou substituirá, gratuitamente, todas as peças que apresentarem defeitos que
comprovadamente não tenham sido causados por mau uso, negligência, dano
causado durante a remessa e gasto normal. A garantia é válida por um ano, a
partir da data da compra original.
Haste de iluminação de fibra óptica – A haste de iluminação de fibra óptica
foi projetada para não se deslocar da posição definida para um exame se a
caixa de iluminação estiver instalada verticalmente, de acordo com as
instruções. A garantia é valida por um ano, a partir da data da compra
original, desde que a haste de iluminação não seja adulterada nem mal
usada. Qualquer haste de iluminação que não satisfizer esses requisitos de
desempenho será consertada ou substituída gratuitamente.
SPECIFICATIONS
Electrical
Fio de alimentação
#18AWG, 3 conjuntos de fio terra de 2,5 metros (8 pés) de
comprimento.
Características físicas
Peso: 2,16 Kg (4,75 lb), somente a caixa de
iluminação
Dimensões da Altura: 22, 23 cm (8,75 polegadas)
caixa de iluminação: Largura: 13,34 cm (5,25 polegadas)
Profundidade: 8,89 cm (3,50 polegadas)
Ambiente de operação:
15°C (60°F) a 40°C (104°F) , 75%
de umidade relativa. Max, 500 hPa - 1060 hPa
Altitude
Transporte/ -4°F (-20°C) to 120°F (49°C), 95%
armazenamento: de umidade relativa, 500 hPa - 1060 hPa
Altitude
Classificação do equipamento
Classe I, operação contínua
IPXØ: Nгo й protegido contra a entrada de água.
Aprovações
IEC 60601-1, UL 2601-1, CAN/CSA C22.2 No
601.1, AS3200.1, IEC 60601-1-2
Estrutura EMC da Austrália
A marca CE nesse produto indica que foi testado e está
em conformidade com as disposições mencionadas na
Diretiva para Aparelhos Médicos 93/42/EEC.
Endereço do representante europeu autorizado:
European Regulatory Manager
Welch Allyn Ltd.,
Kells Road, Navan,
County Meath, República da Irlanda.
Tel.: 353-46-79060
Fax: 353-46-27128
OBSERVAÇÃO: Este produto está em conformidade com os padrões exigidos
vigentes para interferência eletromagnética e não deve causar problemas a
outros equipamentos ou ser afetado por outros dispositivos. Como medida de
precaução, evite usá-lo muito próximo a outros equipamentos.
OBSERVAÇÃO: Este produto não contém materiais tóxicos. Sua eliminação
não irá contaminar nem prejudicar o meio ambiente, assim como não
apresentará risco aos encarregados da eliminação do produto. Como medida
de precaução, é recomendável contatar as autoridades locais encarregadas
da eliminação e/ou reciclagem de materiais para obter informações com
respeito à eliminação do equipamento.

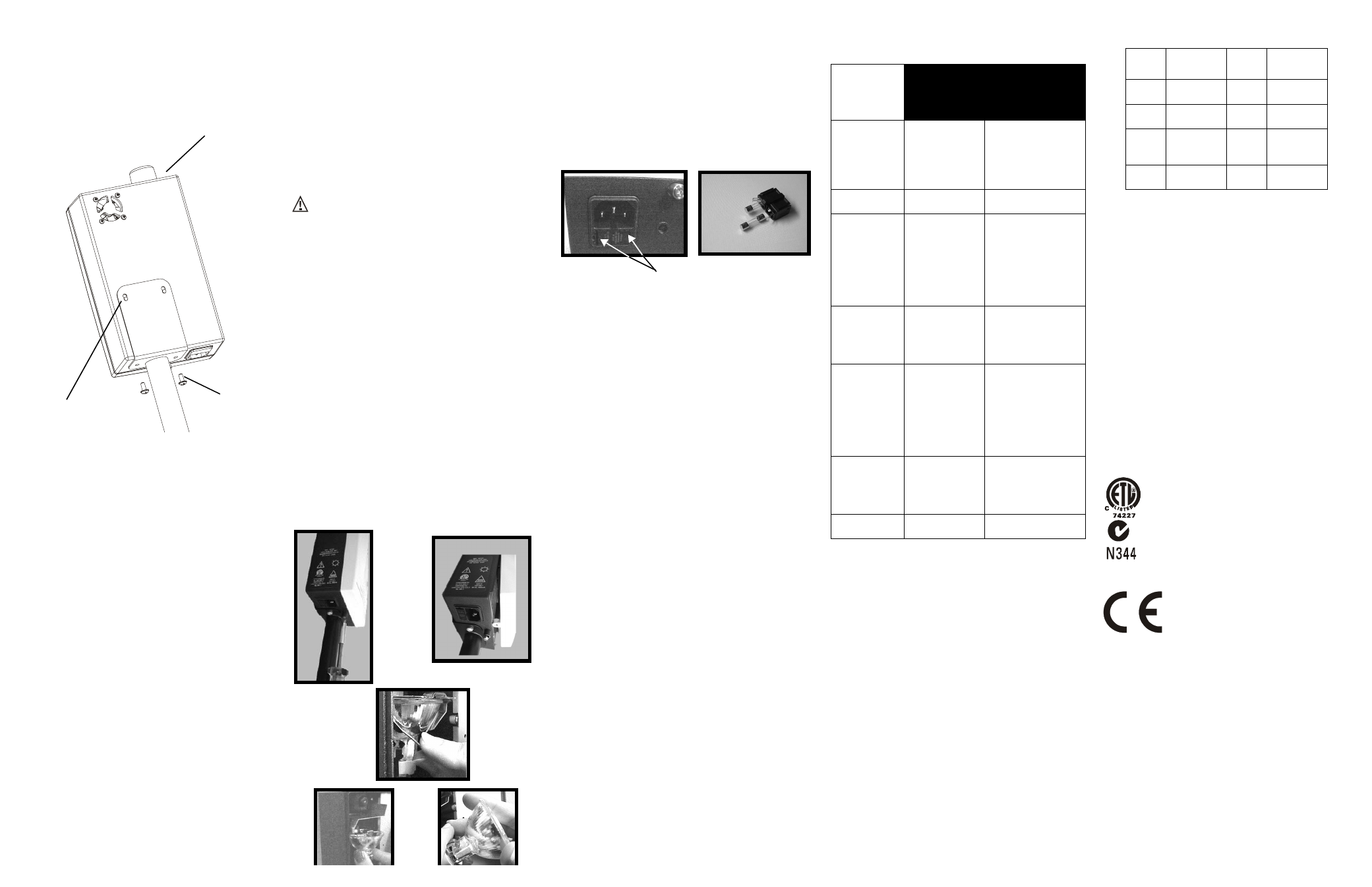

Parafuso de montagem de 1, 27 c
Luz para exame
Pino na ranhura.
Lingüetas de fusível
Se a lâmpada
não está
iluminando
e…
Possível causa Solução
o ventilador não
está funcionando.
A caixa de ilumi-
nação não está
conectada à tomada
de parede ou ao
soquete do fio de ali-
mentação.
Conecte o fio de alimen-
tação à tomada de parede e
ao soquete do fio de ali-
mentação localizado na
parte inferior da unidade.
O interruptor de força
está desligado.
Pressione o lado verde do
interruptor de força.
Um ou ambos os
fusíveis estão quei-
mados.
Substitua ambos os
fusíveis. Sigas as
instruções da seção de sub-
stituição de fusível. Se os
fusíveis continuarem a que-
imar, leve a caixa de luz a
um centro de conserto
autorizado.
O fio de alimentação
está danificado. Isso
pode causar oper-
ação com inter-
rupções.
Substitua o fio de alimen-
tação por um novo fio de
alimentação da Welch
Allyn.
A tomada de parede
não está recebendo
força elétrica.
Certifique-se de que a
tomada de parede está
recebendo força elétrica
verificando o estado do dis-
juntor de circuito e oper-
ando outro equipamento
conectado à mesma
tomada de parede.
o ventilador está
funcionando.
A lâmpada queimou. Substitua por uma nova
lâmpada da Welch Allyn,
modelo 04200. Consulte a
seção de substituição de
lâmpada.
Se a saída de luz
parecer baixa.
A lâmpada não está
na melhor posição.
Gire a lâmpada 90° no
receptáculo.
Ref
Model
Input Output Fuse
48740 120VAC
∼60Hz,
400mA
12VAC,
3.0A
T500mAL,
250V
48742 230VAC ∼50Hz,
250mA
12VAC,
3.0A
T315mAL,
250V
48744 230/
240VAC ∼50Hz,
250mA
12VAC,
3.0A
T315mAL,
250V
48748 100VAC ∼50/
60Hz, 500mA
12VAC,
3.0A
T630mAL,
250V
US
WELCH ALLYN AUSTRALIA PTY LTD
18-20 ORION ROAD
LAND COVE, NSW 2066
AUSTRALIA
488119P Rev. A
