3. Sätt in skruvarna, 1,27 cm (1/2"), genom monteringsplattans undersida
och dra åt dem med en kryssmejsel (medföljer ej).
IORDNINGSTÄLLNING OCH ANVÄNDNING
Iordningställning
1. Gör fast ljusboxen vid ett av monteringsalternativen, enligt tillämpliga
anvisningar.
2. Anslut Fiberoptisk ljuskabel, Fiberoptisk "Light Pipe" eller Neonatal
"Light Pipe" till uttaget för fiberoptisk ljuskabel på ljusboxens ovansida.
3. Anslut elsladden till ljusboxens undersida och anslut den andra änden
till ett jordat nätuttag.
4. Slå på ljuskontakten till läge "ON" för användning.
ANM: Tänk på att Fiberoptisk ljuskabel, Fiberoptisk "Light Pipe" och Neonatal
"Light Pipe" består af flera tusen enskilda optiska fibrer, som måste hanteras
på rätt sätt för att kunna hålla så länge som möjligt. Fiberkablarnas flexibla
delar får inte böjas i skarp vinkel, eftersom detta medför att enskilda fibrer
bryts, med reducerad ljusöverföring som följd. Man får t.ex. inte böja den
halvflexibla mittdelen på Fiberoptisk "Light Pipe" mer än 180 grader och de
proximala och distala delarna får inte böjas i skarpare vinkel än 90 grader. Var
noga med att inte dra i den fiberoptiska ljuskabeln, eftersom detta kan
medföra att fibrerna bryts.
Användning av Fiberoptisk "Light Pipe"
De flexibla delarna på Fiberoptisk "Light Pipe" är konstruerade föra att kunna
böjas, dock ej vridas. Om de flexibla delarna vrids eller skruvas kommer
livstiden för Fiberoptisk "Light Pipe" att drastiskt nedsättas. Denna typ av
rörelse kommer att medföra att fiberkabeln sjunker nedåt för tidigt (inte håller
sig i det läge som man placerat den i) och kommer till sist att resultera i brott
på fiberbunten. För bästa resultat skall fiberkabeln alltid placeras i läge
genom att föras i tyngdkraftens riktning. Om man till exempel behöver höja
kabeln, skall man först höja den ovanför det önskade läget och därefter sänka
ned den på plats.
ANM: Vid tillverkningen kontrolleras att fiberkabeln håller kvar inställt läge
och att inget ljud hörs vid böjning. Det är normalt att fiberkabeln efterhand
förlorar en viss del av förmågan att hålla kvar inställt läge, och mjuknar så att
den blir mindre inställningsbar. Om fiberkabeln är onormalt mjuk eller om det
hörs något ljud när den böjs, skall Welch Allyn Technical Service omedelbart
kontaktas, på tel. +1 315-685-4560.
Användning av fokuseringshylsa
Fokuseringshylsan i änden på Fiberoptisk "Light Pipe" och Fiberoptisk
ljuskabel används för att justera storleken på den belysta fläcken. För att
minska fläckens storlek vrids fokuseringshylsans räfflade del medurs. För att
öka fläckens storlek vrids fokuseringshylsans räfflade del moturs.
LAMPBYTE
VARNING: Lampan kan vara het. Låt lampan svalna före byte.
1. Slå av enheten och koppla ur elsladden från både vägguttaget och
ljusboxen.
2. Flytta undan enheten från patientområdet.
3. Lossa panelskruven som sticker ut under enheten, med hjälp av en
skruvmejsel. När skruven lossats faller det främre höljet märkbart ned
något, i och med att det öppnas..
4. Lyft det främre höjets nedre del något mot dig och för höljet sedan
uppåt för att ta av det.
5. Gäller endast vid första lampbytet: Fatta i ståltrådsklämman längst upp
på lampan. Vrid klämman mot enhetens nedre del tills klämman hoppar
ut..
Kasta klämman. Denna klämma används endast vid transport av
enheten från fabriken.
6. Fatta i lampkontakten och dra lampan rakt ut ur hållaren.
7. Dra ut lampan ur hållaren och byt ut den med Welch Allyn reservlampa
nr. 04200.
8. Tryck in den nya lampan i hållaren.
9. Sätt tillbaka det främre höljet genom att föra in nabbarna upptill på
höljet i slitsarna längst upp på det bakre höljet och dra sedan åt
skruven under enheten.
10. För tillbaka enheten till patientområdet och anslut elsladden till
ljusboxens undersida och till vägguttaget.
SÄKRINGSBYTE
1. Slå av enheten och koppla ur elsladden från både vägguttaget och
ljusboxen.
2. Tryck in nabbarna på säkringshållarens båda sidor och dra ut
säkringshållaren.
3. Ta ut de gamla säkringarna och byt ut mot nya med samma märkdata.
Säkringarna behöver inte sättas in åt något visst håll. Var noga med att
byta ut båda säkringarna.
4. Sätt tillbaka säkringshållaren genom att trycka tillbaka den i
kontaktdonet tills den snäpper på plats.
5. Om de nya säkringarna går, skall Welch Allyn Technical Service
omedelbart kontaktas, på tel. 315-685-4560.
RENGÖRING
Fokuseringshylsa
Använd engångshylsan, modell nr. 52640, för bästa resultat.
1. Fokuseringshylsan skruvas av från Fiberoptisk "Light Pipe" eller
Fiberoptisk ljuskabel genom att man vrider den moturs.
2. Använd en bomullspinne fuktad med varmt vatten och ett milt
rengöringsmedel för rengöring av den distala änden på Fiberoptisk
"Light Pipe" eller Fiberoptisk ljuskabel, fokuseringshylsans proximala
ände (den smala änden) och det distala fönstret i fokuseringshylsans
breda ände.
3. Torka torrt med en ny bomullspinne.
4. Sätt ihop fokuseringshylsan med Fiberoptisk "Light Pipe" eller
Fiberoptisk ljuskabel, genom att vrida den medurs.
VARNING: Alkohol får ej användas för rengöring av någon del på
fokuseringshylsan. Använd endast milt rengöringsmedel och vatten för
rengöring.
ANM: Fokuseringshylsan får inte steriliseras eller sänkas ned i vätska.
Fiberoptisk "Light Pipe", Fiberoptisk ljuskabel och Neonatal "Light
Pipe"
Använd engångshylsan, modell nr. 52640, för bästa resultat.
Utvändiga ytor kan rengöras med en lösning av varmt vatten och ett milt
rengöringsmedel.
ANM: Fiberoptisk "Light Pipe", Fiberoptisk ljuskabel och Neonatal "Light Pipe"
får inte steriliseras eller sänkas ned i vätska.
Ljusbox
Obs! Ljusboxen får inte steriliseras eller sänkas ned i vätska.
1. Slå av strömmen och koppla ur elsladden från både vägguttaget och
ljusboxen före rengöring.
2. Utvändiga ytor kan torkas rena med en duk fuktad med vatten och ett
milt rengöringsmedel eller med användning av följande rengörings-/
desinfektionslösningar. FÅR EJ NEDSÄNKAS I VÄTSKA.
• 70% isopropylalkohol
• Mild blekmedelslösning (Klorin), 10%
• 10 % jodlösning
3. Elsladden kan torkas ren med samma rengörings-/
desinfektionslösningar som anges ovan. Torka torrt med en ren duk. Se
noga till att inte kontaktstiften blir våta. FÅR EJ NEDSÄNKAS I
VÄTSKA.
4. Enheten får ej anslutas till vägguttag förrän alla delar är fullständigt
torra
FELSÖKNING
UNDERHÅLL OCH REPARATION
Vid mindre problem, se felsökningsavsnittet i denna handledning för
information om möjliga orsaker och åtgärder. Elektriska inspektioner av
Welch Allyn Ljusbox får endast utföras av kvalificerad personal. Kontakta
lokal auktoriserad Welch Allyn-distributör eller ring direkt till Welch Allyn på
tel. +1 315-685-4560 för att komma i kontakt med kvalificerad
servicepersonal. All åverkan på enheten medför automatiskt att alla
uttryckliga eller underförstådda garantier upphör att gälla.
GARANTI
Ljusbox: Welch Allyn garanterar att ljusboxen är fri från tillverkningsdefekter
eller kommer att kostnadsfritt reparera eller byta ut varje del som befinnes
vara defekt av annan orsak än felanvändning, försumlighet, transportskada
och normalt slitage. Garantin gäller i ett år från och med ursprungligt
inköpsdatum.
Fiberoptisk "Light Pipe"/ljuskabel: Fiberoptisk "Light Pipe"/ljuskabel är
konstruerade för att ej ändra läge efter lägesinställning för en undersökning,
förutsatt att ljusboxen är monterad vertikalt, enligt anvisningarna. Garantin
gäller i ett år från och med ursprungligt inköpsdatum, under förutsättning att
Fiberoptisk "Light Pipe"/ljuskabel inte har utsatts för åverkan eller missbruk.
Varje Fiberoptisk "Light Pipe"/ljuskabel som ej uppfyller funktionskraven
kommer att kostnadsfritt repareras eller bytas ut.
SPECIFIKATIONER
Elektriska
Elsladd
Nr. 18AWG, 3-lednings jordat sladdset, längd 2,5 m
Fysikaliska data
Vikt: 2,16 kg, endast ljusbox
Ljusbox H: 22,23 cm
Dimensioner: B: 13,34 cm
D: 8,89 cm
Miljökrav
Vid drift: 15 - 40°C, max. 75%
relativ luftfuktighet, höjd 500 - 1060 hPa
Vid transport/: -20 - 49°C, max 95%
förvaring relativ luftfuktighet, höjd 500 - 1060 hPa
Utrustningens klassificering
Klass I, kontinuerlig drift
IPXØ: Ej skyddad mot inträngande vatten.
Godkännanden
IEC 60601-1, UL 2601-1, CAN/CSA C22.2 Nr
601.1, AS3200.1, IEC 60601-1-2
EMC Framework of Australia
CE-märkningen på denna produkt anger att produkten
testats och befunnits uppfylla kraven i 93/42/EEC
Medical Device Directive.
Adress till auktoriserad europeisk representant:
European Regulatory Manager
Welch Allyn Ltd.,
Kells Road, Navan,
County Meath, Irland
Tel.: +353 46-79060
Fax: +353 46-27128
NOTE: This product complies with current required standards for
electromagnetic interference and should not present problems to other
equipment or be affected by other devices. As a precaution, avoid using this
device in close proximity to other equipment.
NOTE: This product contains no hazardous materials. Its disposal will not
contaminate or harm the environment, or present any risk to individuals
disposing of the product. As a precaution, it is recommended you contact your
local disposal and/or recycling authority for information regarding the
disposal of the equipment.

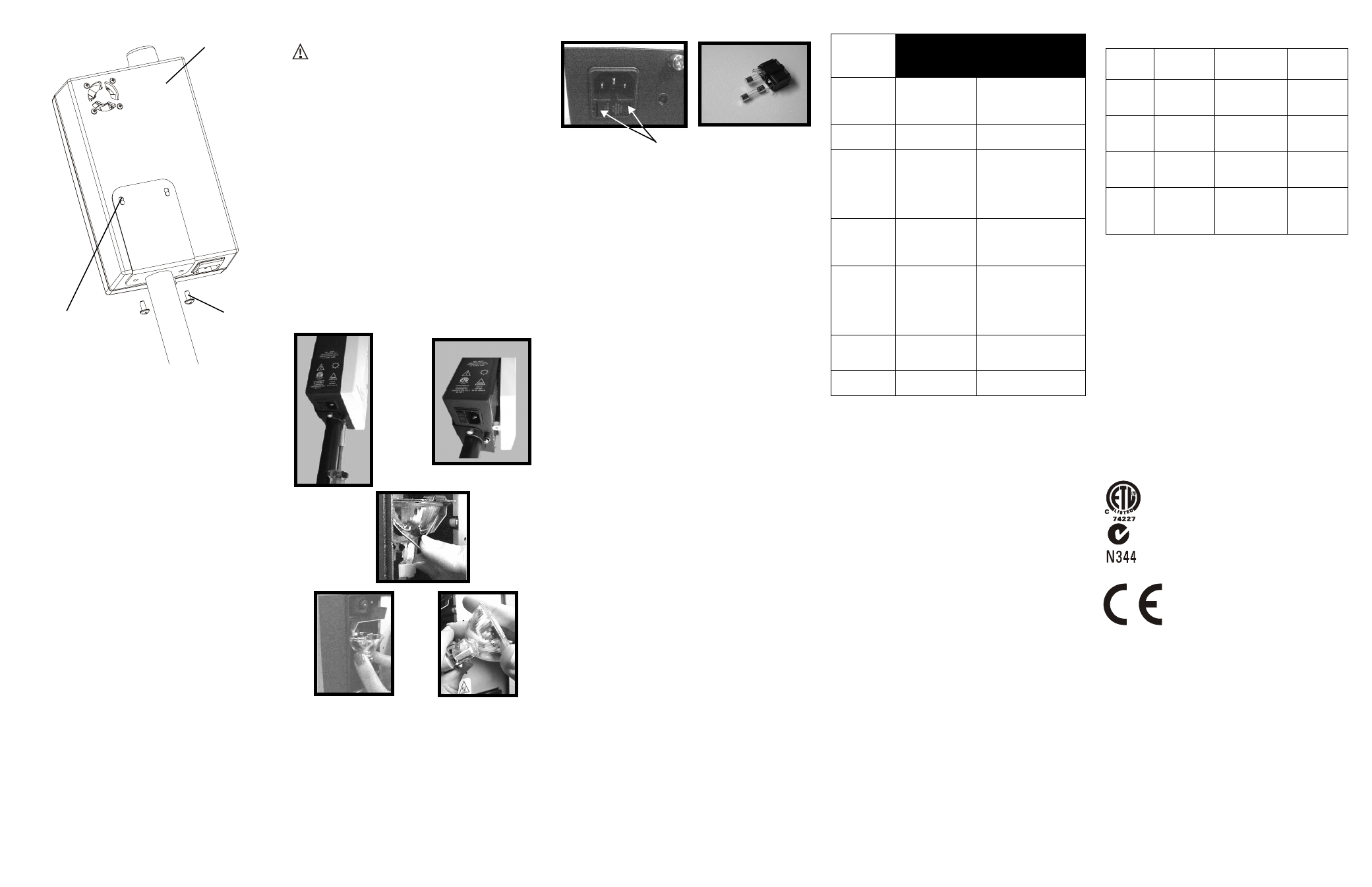

Monteringsskruv 1,27 cm (1/2")
Undersökningslampa
Nyckelhålsstift infört i
slitsen.
Säkringshållarens nabbar
Om lampan
inte tänds
och…
Möjlig orsak Åtgärd
fläkten är inte
igång.
Elsladden är inte
ansluten till väggut-
taget eller ljusboxens
elsladduttag.
Anslut elsladden till väggut-
taget och elsladduttaget på
enhetens undersida.
Strömbrytaren är inte
påslagen.
Tryck ned strömbrytarens gröna
sida.
En eller båda säkrin-
garna har gått.
Byt ut båda säkringarna. Följ
anvisningarna i avsnittet om
säkringsbyte. Om säkringarna
fortsätter att gå sönder, skall
ljusboxen sändas till en auk-
toriserad reparationsverkstad.
Elsladden är trasig.
Detta kan orsaka
upprepade avbrott i
driften.
Byt ut elsladden mot en ny
elsladd från Welch Allyn.
Ingen strömtillförsel
till vägguttaget.
Kontrollera att vägguttaget har
strömförsörjning genom att
kontrollera överspänningsskyd-
dets tillstånd och prova att
driva andra apparater från
samma vägguttag.
fläkten är igång. Lampan är utbränd. Byt ut lampan mot en ny Welch
Allyn lampa modell nr. 04200.
Se avsnittet om lampbyte.
Om ljuset lyser
svagt.
Lampan är inte opti-
malt inriktad.
Vrid lampan 90° i lamphållaren.
Modell
nr.
Ingång Utgång Säkring
48740 120V 120 V
växelström
∼60Hz, 400mA
12V 120 V
växelström, 3.0A
T500mAL,
250V
48742 230V 120 V
växelström
∼50Hz, 250mA
12V 120 V
växelström, 3.0A
T315mAL,
250V
48744 230/240V 120
V växelström
∼50Hz, 250mA
12V 120 V
växelström, 3.0A
T315mAL,
250V
48748 100V 120 V
växelström
∼50/60Hz,
500mA
12V 120 V
växelström, 3.0A
T630mAL,
250V
US
WELCH ALLYN AUSTRALIA PTY LTD
18-20 ORION ROAD
LAND COVE, NSW 2066
AUSTRALIA
488120SW Rev. A
