Aanwijzingen onderzoeklicht/montageplaat :
1. Plaats de sleutelgatpennen op de achterkant van het onderzoeklicht, in
de gleuven boven aan de montageplaat en schuif het onderzoeklicht
omlaag.
2. Lijn de schroefgaten onder aan het onderzoeklicht uit met de
schroefgaten op de montageplaat.
3. Steek de schroeven van 1,27 cm door de onderkant van de
montageplaat en draai ze vast met een phillips-schroevendraaier (niet
bijgeleverd)
OPSTELLING EN BEDIENING
Opstelling
1. Zet de lichtbak vast op een van de montageopties volgens de
aanwijzingen.
2. Steek de vezeloptische lichtbuis, de vezeloptische lichtkabel of de
lichtbuis voor pasgeborenen in de daartoe bestemde holte boven aan
de lichtbak.
3. Steek het stroomsnoer in de basis van de lichtbak en het andere
uiteinde in een geaard wisselstroomstopcontact.
4. Tuimel de schakelaar naar de stand "ON" om het licht aan te zetten.
OPMERKING: Vergeet niet dat de vezeloptische lichtbuis, de vezeloptische
lichtkabel en de lichtbuis voor pasgeborenen duizenden individuele optische
vezels bevatten en op de juiste wijze gehanteerd moet worden om een lange
levensduur van de vezels te garanderen. Buig de buigzame delen van de
lichtbuis niet in scherpe hoeken, dit breekt de individuele vezels breekt en
vermindert de lichtoverdracht. Buig bijvoorbeeld het semi-buigzame
middendeel van de vezeloptische lichtbuis niet meer dan 180 graden en buig
de proximale en distale delen niet meer dan 90 graden. Trek niet aan de
vezeloptische lichtkabel, dit kan de vezels doen breken.
Bediening van de lichtbuis
De buigzame delen van de vezeloptische lichtbuis zijn ontworpen om geleed
te zijn, maar niet om te worden gekronkeld. De buigzame delen doen
kronkelen of er torsie op uitoefenen vermindert in grote mate de levensduur
van de lichtbuis. Dit soort beweging veroorzaakt vroegtijdige verslapping van
de lichtbuis (blijft niet op zijn plaats na de plaatsing) en leidt op de duur tot
breuk van de vezeloptische bundel. Om beste resultaten te garanderen moet u
de lichtbuis altijd plaatsen door hem met de zwaartekracht mee te bewegen.
Als bijvoorbeeld de pijp omhoog gebracht moet worden, heft u hem hoger dan
de gewenste plaats en laat u hem vervolgens op zijn plaats zakken.
OPMERKING: De lichtbuis wordt tijdens de fabricage getest om te testen of
hij op de gewenste positie blijft en geluidloos is tijdens de werking van de
gelede delen. Na verloop van tijd en met gebruik is het normaal dat de
lichtbuis minder nauwkeurig kan worden geplaatst en slapper wordt,
waardoor hij minder "gehoorzaam" wordt. Een abnormale mate van
"verslapping" of de aanwezigheid van geluid bij beweging van de gelede
onderdelen moeten onmiddellijk aan de technische dienst van Welch Allyn
worden gemeld (+1/315.685.4560).
Bediening van de scherpstellingmouw
De scherpstellingmouw aan het uiteinde van de vezeloptische lichtbuis en de
vezeloptische lichtkabel dient om de grootte van het lichtpunt bij te stellen.
Wanneer u het geribde deel van de scherpstellingmouw rechtsom draait,
wordt het lichtpunt kleiner. Wanneer u het geribde deel van de
scherpstellingmouw linksom draait, wordt het lichtpunt groter.
DE LAMP VERVANGEN
LET OP: De lamp kan zeer heet zijn. Laat de lamp afkoelen alvorens
hem te vervangen.
1. Zet de eenheid uit en trek het stroomsnoer uit het stopcontact van de
muur en dat van de lichtbak.
2. Verwijder de eenheid uit de buurt van de patiënt.
3. Gebruik een schroevendraaier om de ene paneelbevestiger die onder
aan de eenheid uitsteekt, los te draaien. Wanneer de schroef is
losgedraaid en het voorpaneel loskomt, zult u een duidelijk
waarneembaar "zakken" opmerken..
4. Trek de onderkant van het voorpaneel ietwat omhoog en naar u toe en
schuif het paneel vervolgens omhoog om het te verwijderen.
5. Uitsluitend voor eerste vervanging van de lamp: neem de draadklem
boven aan de lamp vast. Draai de clip in de richting van de basis van de
eenheid tot hij er uitspringt.
Gooi de clip weg. Hij was uitsluitend
voor transport bestemd.
6. Neem de lampconnector vast en trek de lamp recht uit zijn houder.
7. Trek de lamp uit zijn connector en vervang hem door de Welch Allyn
vervangingslamp nummer 04200.
8. Duw de lamp terug in de houder.
9. Bevestig het voorpaneel door de lipjes boven aan het paneel in de
gleuven boven aan de achterkant van de behuizing te schuiven. Draai
vervolgens de schroeven onder aan de eenheid vast.
10. Breng de eenheid terug naar de patiënt en steek het stroomsnoer terug
in onderkant van de eenheid en in het stopcontact in de muur.
DE ZEKERING VERVANGEN
1. Zet de eenheid uit en verwijder het stroomsnoer uit het stopcontact van
de muur en dat van de lichtbak.
2. Druk de lipjes aan beide uiteinden van de zekeringenlade in en trek de
zekeringenlade eruit..
3. Verwijder de zekeringen en vervang ze door zekeringen van hetzelfde
type. Er is geen verplichte oriëntatie voor de zekeringen. Zorg ervoor
dat u beide zekeringen vervangt.
4. Steek de zekeringenhouder opnieuw op zijn plaats door hem in de
stroomconnector te duwen totdat hij vastklikt.
5. Indien de nieuwe zekeringen doorbranden, moet u onmiddellijk contact
opnemen met de technische dienst van Welch Allyn (+1/315.685.4560).
REINIGEN
Scherpstellingmouw
Om beste resultaten te garanderen gebruikt u best de disposable huls
modelnummer 52640.
1. Verwijder de scherpstellingmouw van de vezeloptische lichtbuis of van
de vezeloptische lichtkabel door hem linksom los te draaien.
2. Gebruik wattenstokje dat in een in sopje van warm water en mild
detergens is gedrenkt om het distale uiteinde van de vezeloptische
lichtbuis of de lichtkabel, de proximale kant van de scherpstellingmouw
(klein uiteinde) en het distale venster op het grote uiteinde van de
scherpstellingmouw te reinigen.
3. Droog af met een nieuw wattenstokje.
4. Monteer de scherpstellingmouw terug op de lichtbuis of de lichtkabel
door hem rechtsom te draaien.
WAARSCHUWING: Reinig nooit enig deel van de scherpstellingmouw met
alcohol. Gebruik uitsluitend een mild detergens en water om te reinigen.
OPMERKING: De scherpstellingmouw mag niet worden gesteriliseerd of
ondergedompeld.
Vezeloptische lichtbuis, lichtkabel, lichtbuis voor pasgeborenen
Om beste resultaten te garanderen gebruikt u best de disposable huls
modelnummer 52640.
Buitenoppervlakken mogen worden gereinigd met een oplossing van warm
water en een mild detergens.
OPMERKING: De vezeloptische lichtbuis, de lichtkabel en de lichtbuis voor
pasgeborenen mogen niet worden gesteriliseerd of ondergedompeld.
Lichtbak
Opmerking: De lichtbak mag niet worden gesteriliseerd of ondergedompeld.
1. Zet, alvorens de eenheid te reinigen, de stroom uit en koppel het
stroomsnoer los van zowel het stopcontact in de muur als dat van de
lichtbak.
2. De buitenoppervlakken mogen worden gereinigd door ze met een met
water en milde zeep bevochtigde doek af te nemen of met de volgende
reinigings- en desinfectieoplossingen. NIET ONDERDOMPELEN.
• 70% isopropylalcohol
• 10% milde bleekoplossing
• 10% verdunde oplossing op basis van jodium
3. Het stroomsnoer mag worden schoongemaakt met dezelfde hierboven
vermelde reinigings- en desinfectieoplossingen. Droog af met een
schone doek. Draag er zorg voor de vorktanden niet nat te maken. NIET
ONDERDOMPELEN.
4. Steek de stekker van de eenheid niet in het stopcontact in de muur
alvorens de eenheid grondig droog is.
STORINGSZOEKEN
ONDERHOUD EN REPARATIES
Voor kleine storingen raadpleegt u het in deze handleiding vervatte hoofdstuk
"Storingszoeken" voor mogelijke oorzaken en de nemen maatregel. Alleen
gekwalificeerd personeel mag de elektrische inspecties van de Welch Allyn
lichtbak uitvoeren. Om gekwalificeerd personeel te vinden kunt u contact
opnemen met uw plaatselijke erkende Welch Allyn distributeur of kunt u
Welch Allyn rechtstreeks bellen op het nummer +1.315.685.4560. Met de
eenheid knoeien doet zowel de uitdrukkelijke als de stilzwijgende garanties
automatisch teniet.
GARANTIE
Lichtbak - Welch Allyn garandeert bij deze dat de lichtbak vrij is van enig
fabricagedefect. Mocht dit niet het geval zijn, dan zal Welch Allyn alle
defecte onderdelen gratis repareren of vervangen, op voorwaarde dat het
defect niet het gevolg is van verkeerd gebruik, nalatigheid, beschadiging
tijdens transport of normale slijtage. De garantie is geldig gedurende één jaar
vanaf de datum van aankoop.
Vezeloptische lichtbuis - De vezeloptische lichtbuis is ontworpen om niet naar
een andere plaats te glijden nadat hij voor een onderzoek is gepositioneerd,
op voorwaarde dat de lichtbak verticaal en volgens de aanwijzingen is
gemonteerd. De garantie is geldig gedurende één jaar vanaf de datum van
aankoop, op voorwaarde dat de lichtbak niet aan geknoei of abusief gebruik
is onderworpen. Een lichtbuis die niet aan deze prestatievereisten voldoet,
zal gratis worden gerepareerd of vervangen.
SPECIFICATIES
Elektra
Stroomsnoer
Nummer 18AWG, 3-draads geaard snoer, 2,5 meter (8 voet) lang.
Fysieke eigenschappen:
Gewicht: 2,16 kg (4,75 pond), uitsluitend lichtbak
Lichtbak H: 22,23 cm (8,75 inch)
Afmetingen: B: 13,34 cm (5,25 inch)
D: 8,89 cm (3,5 inch)
Omgeving
Bedrijf: 15 ºC (60 ºF) tot 40 ºC (104 ºF), max. 75%
rel. vocht., 500 hPa - 1060 hPa hoogte
Transport/opslag: -20 ºC (-4 ºF) tot 49 ºC (120 ºF), max. 95%
rel. vocht., 500 hPa - 1060 hPa hoogte
Classificatie van de uitrusting
Klasse I, continu bedrijf
IPXO: niet bestand tegen vloeistofindringing.
Approvals
IEC 60601-1, UL 2601-1, CAN/CSA C22.2 No
601.1, AS3200.1, IEC 60601-1-2
EMC Framework van Australië
Het CE-teken op dit product duidt aan dat het getest is
en voldoet aan de bepalingen van de richtlijn medische
hulpmiddelen 93/42/EEC.
Adres erkend vertegenwoordiger in Europa:
European Regulatory Manager
Welch Allyn Ltd.,
Kells Road, Navan
County Meath, Ierland
Tel.: +353-46-79060
Fax: +353-46-27128
OPMERKING: Dit product voldoet aan de huidig vereiste normen i.v.m.
elektromagnetische interferentie en stelt in theorie geen probleem voor
andere apparaten, en wordt evenmin door andere apparaten beïnvloed. Als
voorzorgsmaatregel gebruikt u dit apparaat best niet in de buurt van andere
apparaten.
OPMERKING: Dit product bevat geen gevaarlijke stoffen. De afvoer ervan
besmet en schaadt de omgeving niet, en stelt evenmin enig gevaar voor de
personen die bij de afvoer betrokken zijn. Als voorzorgsmaatregel raden wij
aan dat u contact opneemt met de plaatselijke bevoegde overheid inzake
recyclage en/of informatie betreffende de afvoer van het apparaat.

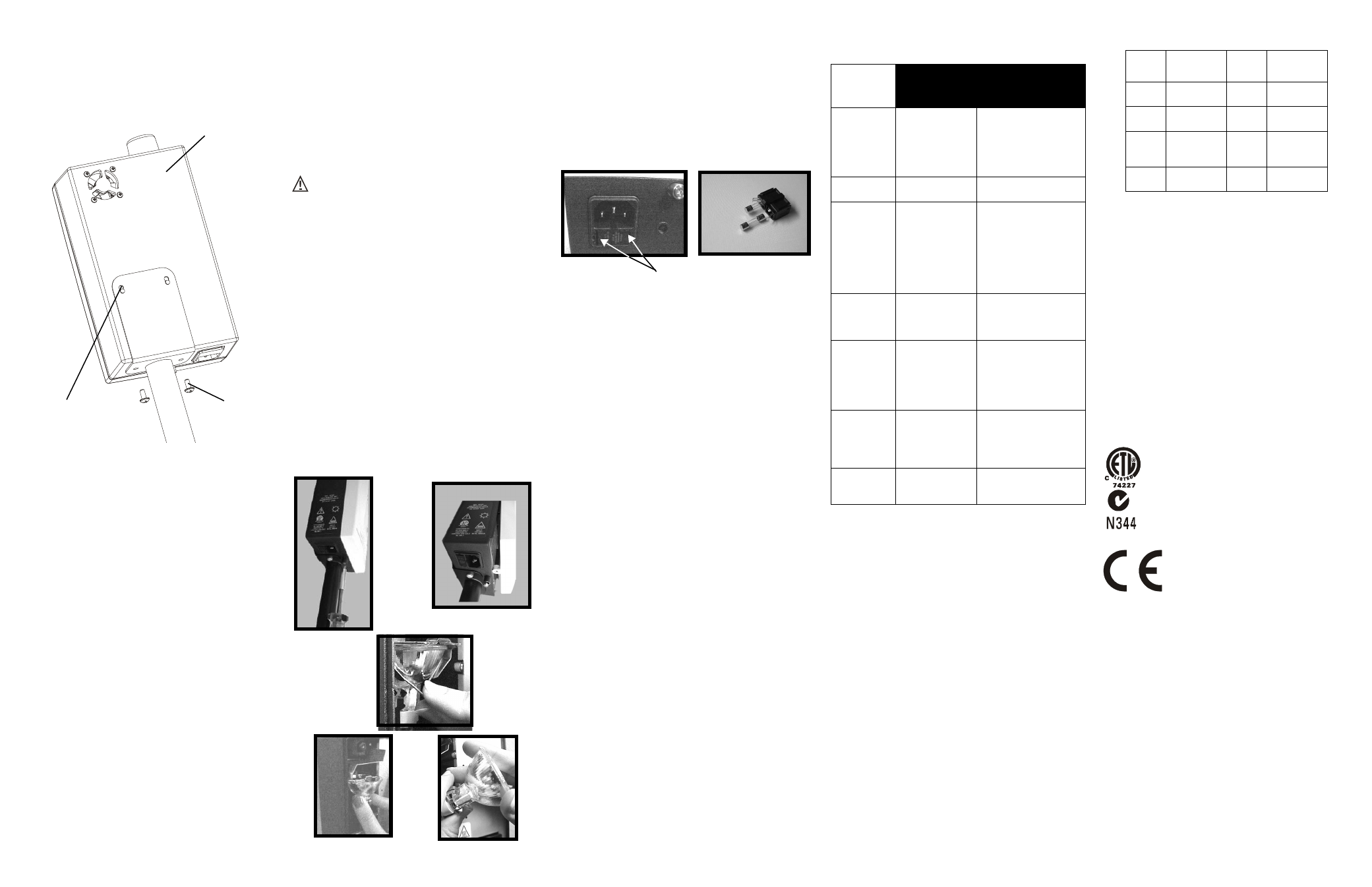

montageschroef van 1,27 cm
Onderzoeklicht
Sleutelgatpen in de gleuf
Zekeringenlipjes
Indien de
lamp niet
brandt en...
Mogelijke
oorzaak
Oplossing
de ventilator
werkt niet.
Lichtbak is niet
aangesloten op het
stopcontact in de
muur of de stekker-
bus van het strooms-
noer.
Steek het stroomsnoer in het
stopcontact in de muur en in
de stekkerbus onder aan de
eenheid.
Stroomschakelaar
staat niet aan.
Duw op de groene kant van de
stroomschakelaar.
Een of beide zekerin-
gen zijn doorgebrand.
Vervang beide zekeringen.
Volg de aanwijzingen in het
hoofdstuk over het vervangen
van zekeringen. Indien de zek-
eringen blijven doorbranden,
moet u de lichtbak naar een
geautoriseerd reparatiecen-
trum retourneren.
Stroomsnoer is bes-
chadigd. Dit kan
intermitterende
werking veroorzaken.
Vervang het stroomsnoer door
een nieuw stroomsnoer van
Welch Allyn.
Geen stroomtoevoer
naar het stopcontact
in de muur.
Controleer of het stopcontact
in de muur onder stroom staat
door de stroomverbreker te
controleren en door andere
apparatuur op hetzelfde stop-
contact aan te sluiten.
de ventilator
werkt.
De lamp is doorge-
brand.
Vervang door een nieuwe
lamp van Welch Allyn, model-
nummer 04200. Raadpleeg
het hoofdstuk over het ver-
vangen van lampen.
Indien de licht-
sterkte zwak
lijkt.
Lamp is niet optimaal
georiënteerd.
Draai de lamp 90 º in de lam-
phouder.
Ref
Model
Input Output Zekering
48740 120VAC ∼60Hz,
400mA
12VAC,
3.0A
T500mAL,
250V
48742 230VAC ∼50Hz,
250mA
12VAC,
3.0A
T315mAL,
250V
48744 230/
240VAC ∼50Hz,
250mA
12VAC,
3.0A
T315mAL,
250V
48748 100VAC ∼50/
60Hz, 500mA
12VAC,
3.0A
T630mAL,
250V
US
WELCH ALLYN AUSTRALIA PTY LTD
18-20 ORION ROAD
LAND COVE, NSW 2066
AUSTRALIA
488120DU Rev. A
