72
Montaje en el visor
Montaje
El montaje del módulo de interfaz en el visor Midrics (adicionalmente al montaje de la
atornilladura de cable y la conexión del cable de conexión a la barra de bornes) sólo se
requiere, si el cliente no ordenó el pedido del visor Midrics con montaje de fábrica para la
salida de datos respectiva.
Advertencia:
§ El montaje del módulo de interfaz debería ser realizado solamente por un técnico
cualificado y autorizado por Sartorius.
§ Grado de protección IP65:
Utilizar el cable de conexión correspondiente con la atornilladura de cable para el módulo
de interfaz correspondiente (accesorio).
! Separar el aparato de la red, antes de comenzar los trabajos.
! Con una instalación incorrecta se anulan los derechos de garantía.
! Trabajos que influyan en el grado de protección IP65 han de realizarse prolijamente.
El paso del cable (grado protección IP65), para la conexión de la interfaz en el visor,
está cerrado por tapón ciego. Realizar con mucho cuidado todos los trabajos en la
atornilladura de cable.

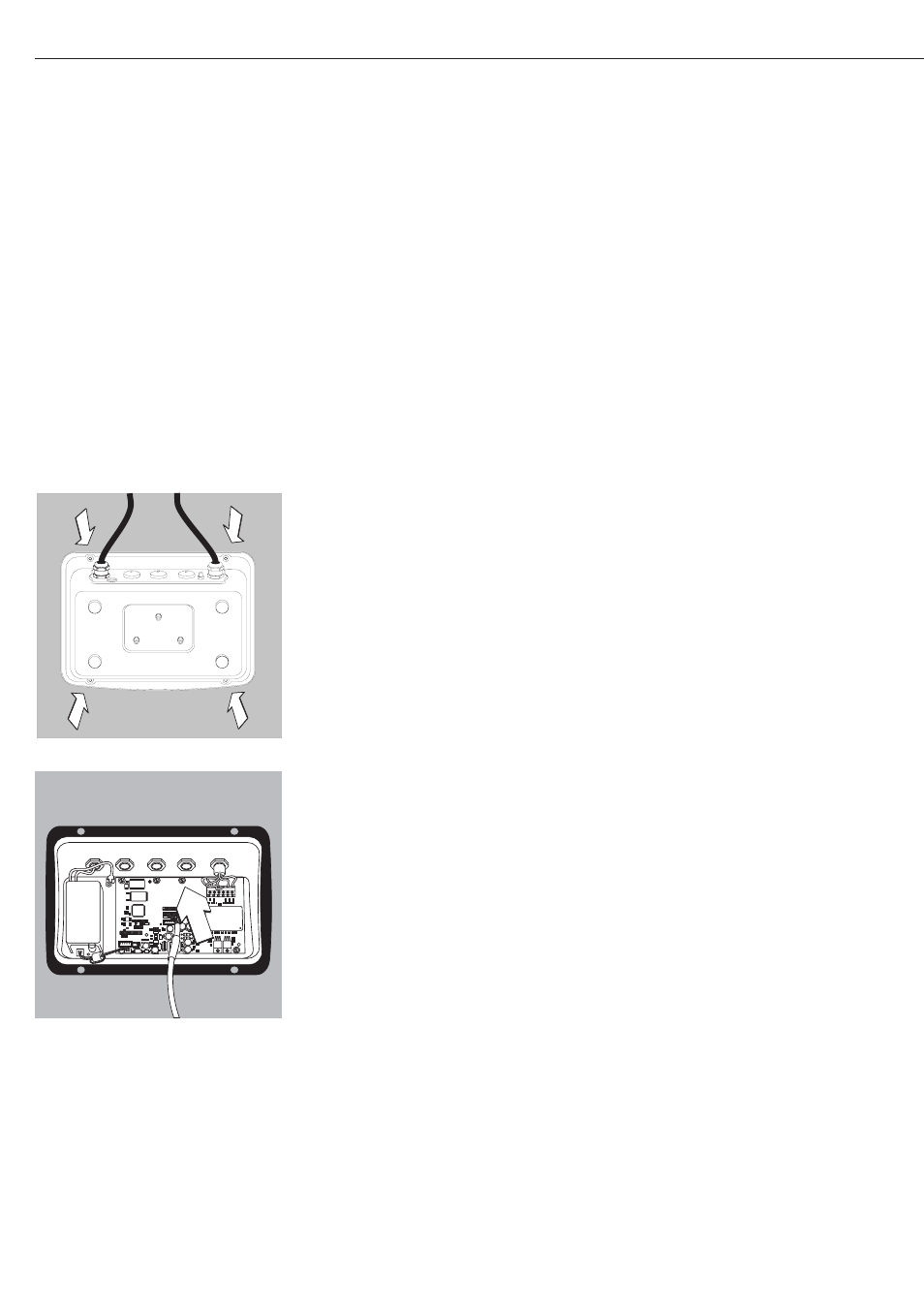

§ Quitar la placa frontal: aquí, aflojar 4 tornillos.
Instalar la tarjeta de circuitos impresos COM1:
§ Retirar el tornillo de fijación.
