61

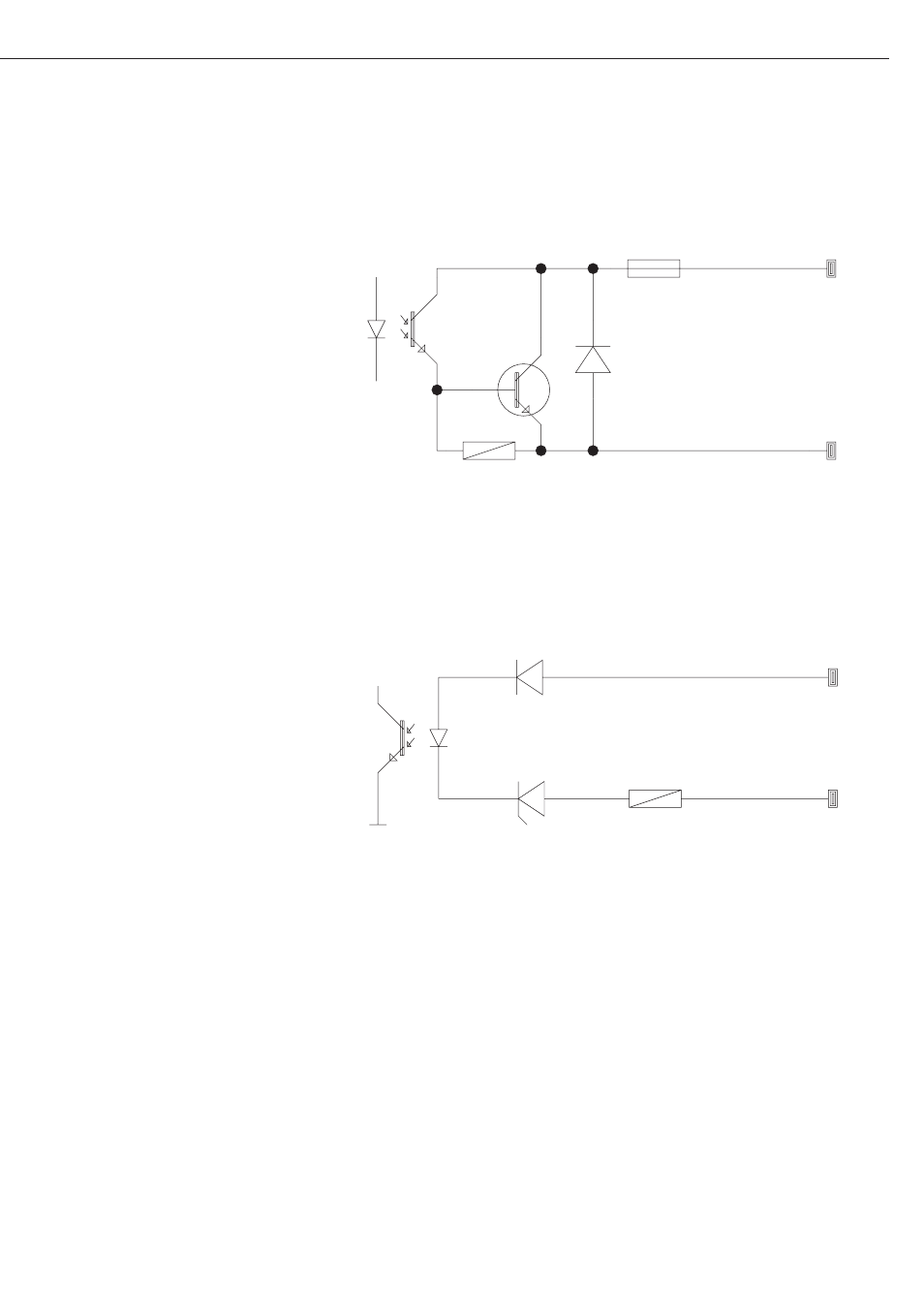

Esempio: schema di cablaggio base YDO01M-IO, Opzione A5:
specificazioni
Ingressi digitali
– Numero: 5
– Livello Low:
–3V - +5V
– Livello High: +11V - +30V
– Potenza assorbita
max.: 2,6 mA a 15V
– Attivazione degli ingressi
applicando la tensione corrispondente.
Uscite digitali
– Numero: 5
– Flusso di corrente max.
per ogni canale: 100 mA
– Campo tensione 0–30 Vdc
– Ogni uscita è formata per mezzo
di un optoaccoppiatore.
YDO01M-EN (Opzione B9)
Equipaggiamento fornito
– Modulo di interfaccia YDO01M-EN
– Istruzioni per l’uso (questo manuale)
– Descrizione dell’interfaccia (bus di
campo) per Modbus TCP
Montaggio
Il modulo di interfaccia YDO01M-EN
(interfaccia Ethernet) viene inserito
senza configurazione direttamente sulla
scheda digitale della bilancia. Si veda
a riguardo il capitolo «Montaggio
nell’indicatore». Inserire il connettore
maschio del cavo Sartorius Ethernet
YCC02-RJ45M7 (opzione M38) nel
connettore femmina del modulo
d’interfaccia.
Avvertenza:
! Utilizzare solo cavi e connettori
conformi alla specifica Ethernet (CAT5
oppure più alta): cavo Ethernet con
passacavo a vite codice d’ordinazione
Sartorius YCC02-RJ45M7 (opzione
M38). Il modulo d’interfaccia può essere
usato solo nei seguenti apparecchi:
– Indicatore MIS1, MIS2 (IP65)
– Bilancia completa MW1, MW2 (IP65)
OUTx_high
30V
0.2A
LV1
LV1
OUTx_low
1
2 3
4
Inputx_high
1
2 3
4
LV2
LV2
Inputx_low
