Montage dans l’indicateur – Rice Lake Sartorius Midrics 1 and 2 Series - Installation Instructions User Manual
Page 38

38
Montage dans l’indicateur
Montage
Le montage du module d’interface dans l’indicateur Midrics (en plus du montage du
passe-câble à vis et de la connexion des câbles de raccordement à la réglette à bornes à
vis) est nécessaire uniquement si l’indicateur Midrics n’a pas déjà été équipé en usine de
la sortie de données correspondante à la demande du client.
Remarques :
§ Le montage du module d’interface doit être réalisé uniquement par des techniciens quali-
fiés agréés par Sartorius.
§ Indice de protection IP65 :
Utiliser le câble de raccordement correspondant avec passe-câble à vis pour le module
d’interface respectif (accessoires).
!
Avant de commencer les travaux, débranchez l’appareil de la tension d’alimentation.
!
Toute installation non conforme fait perdre tout droit à la garantie.
!
Tous les travaux subordonnés à l’indice de protection IP65 doivent être exécutés avec un
soin tout particulier.
Le passe-câble (protection IP65) pour le raccordement de l’interface à l’indicateur est
obturé par un capuchon. Tous les travaux sur le passe-câble à vis doivent être effectués
avec le plus grand soin.

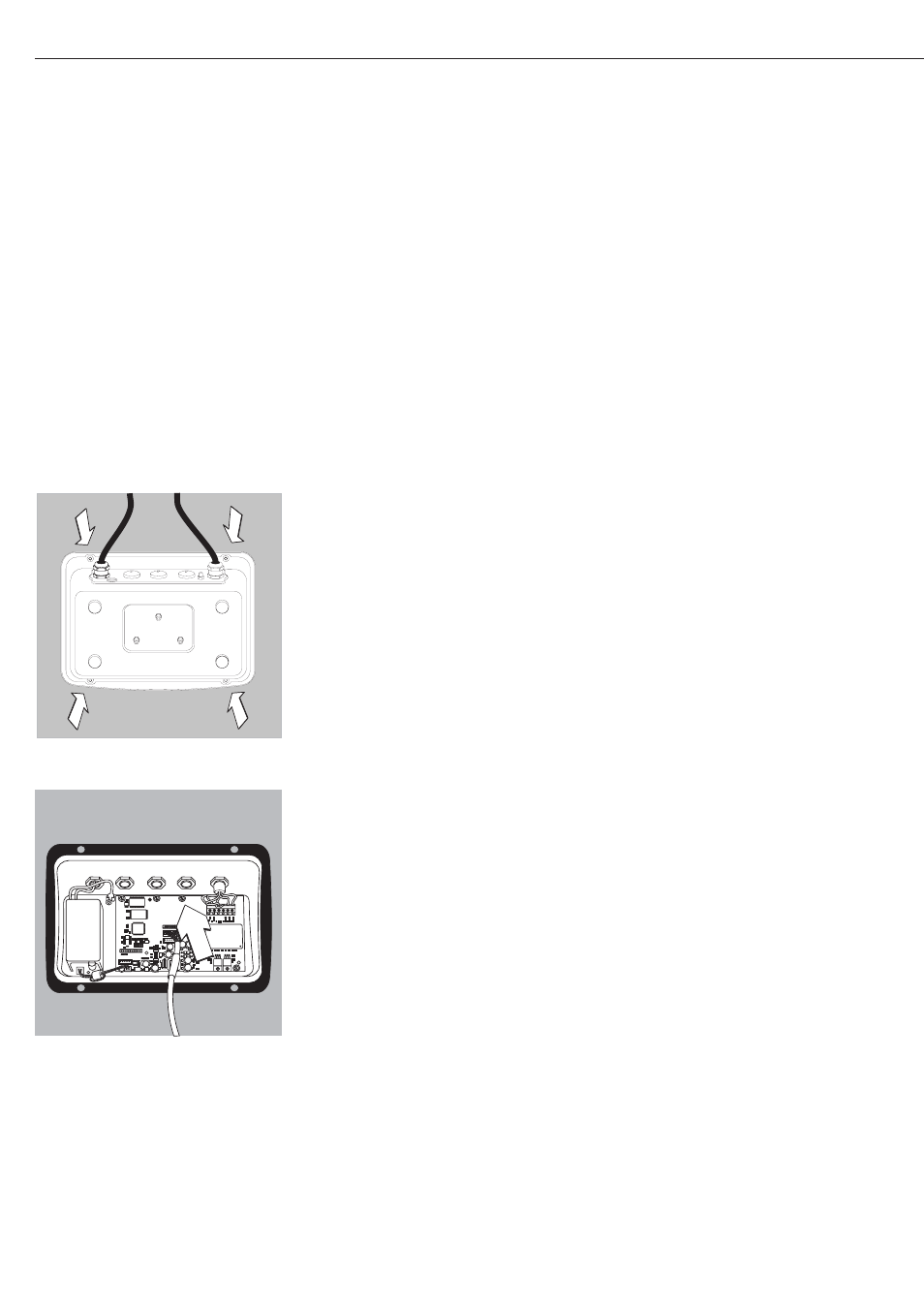

§ Retirer la plaque avant : desserrer les 4 vis de la plaque avant.
Installation de la carte de circuits imprimés COM1 :
§ Dévisser la vis de fixation.
