Montage du fauteuil inclina ble
massage 2 moteur s et chaleur La-Z-Touch MD

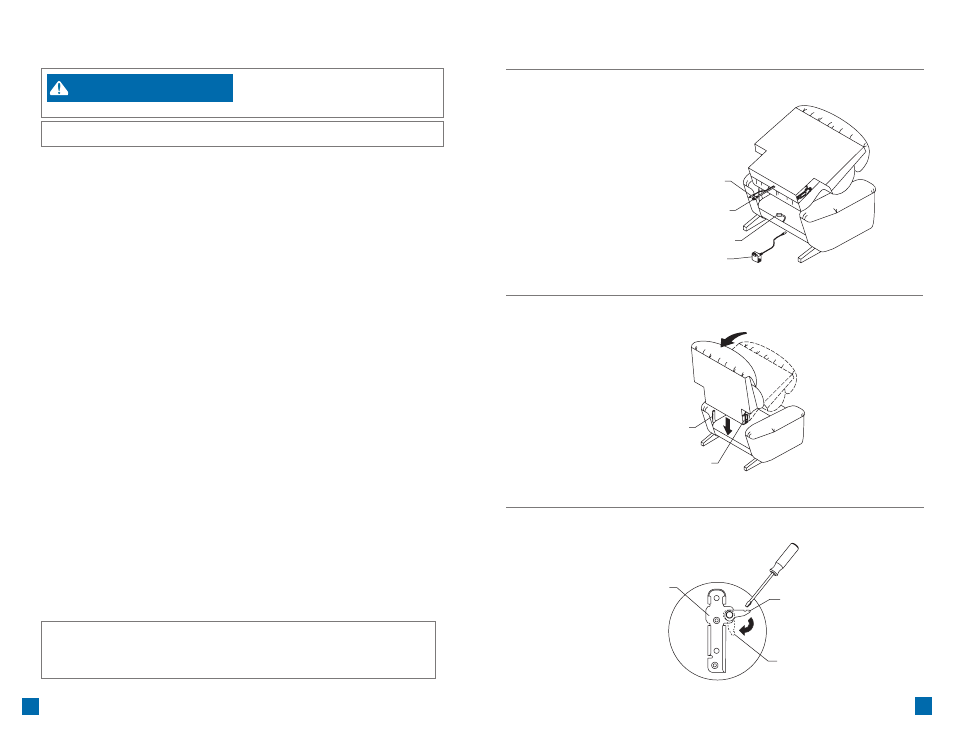

F I G U R E 1
F I G U R E 2
Fixation
de la base
Fixation
du dossier
Connecteur du transfor mateur électr ique
Connecteur du panneau de commande
Connecteur du panneau de commande
Transfor mateur électr ique
Fixation du dossier
Levier de
blocage
Levier
bloqué
F I G U R E 3
(cette figure n’illustre pas les connecteurs électriques)
- Risque de blessures :
• Attendre que le dossier soit installé et bloqué avant de faire fonctionner le meuble.
AVIS :
Attendre les instructions avant de brancher le transformateur.
1. Le transfor mateur électr ique est fixé à l’élément berceur du siège. Couper le
câble d’attache avec soin et mettre le transfor mateur électr ique de côté.
2. Installer le dossier du fauteuil.
• Déposer le dossier du fauteuil sur les bras (F IGURE 1).
• Soulever légèrement le dossier et aligner les fixations du dossier avec les fixations
de la base du fauteuil (F IGURE 2).
• Replacer le dossier sur la base; s’assurer que les fixations du dossier
et de la base sont entièrement engagées.
• Bloquer les fixations à l’aide d’un tournevis en poussant les leviers
de blocage vers le bas (F IGURE 3).
3. Repérer le transfor mateur électr ique.
• Le transfor mateur électr ique est fixé à la traver se avant. Couper
avec soin l’attache du fil et retirer le transfor mateur électr ique
de la traver se. Retirer l’emballage et dérouler le cordon.
4. Repérer les connecteur s pour le massage.
• Debout à côté du fauteuil, pousser le dossier ver s l’arr ière pour incliner le
siège et le dossier.
• Faire basculer doucement le fauteuil vers l’avant pour qu’il repose sur les bras et le
haut du dossier, laissant ainsi voir le dessous du fauteuil et les connecteurs.
5. Identifier les deux connexions à faire.
• Repérer les trois fils avec connecteurs près du centre de la traverse arrière du meuble.
• Les deux connecteur s rectangulaires ser vent à connecter le panneau de
commande (F I G U R E 1).
• Le connecteur rond sert à connecter le transformateur électrique (F IGURE 1).
6. Connecter le panneau de commande.
• Aligner les deux connecteurs rectangulaires du panneau de commande
(certaines broches des connecteurs sont carrées et d’autres, rondes).
• Enfoncer les connecteur s ensemble jusqu’à ce qu’ils bloquent.
7. Connecter le transfor mateur électr ique.
• Enfoncer le connecteur du transformateur électrique dans le connecteur qui se trouve
au milieu du panneau inférieur du dossier. S’assurer qu’il n’y a aucun jour entre eux.
8. Remettre le fauteuil en position ver ticale.
• Tenir le cordon du transformateur électrique loin de la base et pousser doucement le
dossier jusqu’à ce qu’il soit complètement vertical et bien installé sur sa base.
S’assurer que le cordon du transformateur électrique n’est pas coincé entre la base
et le sol. Remettre le siège et le dossier en position verticale.
9. Choisir pour le fauteuil un emplacement près d’une pr ise de courant et passer
aux instr uctions sur le fonctionnement.
AVIS :
Pour prévenir les dommages aux connecteurs et aux fils, il est important
de déconnecter toutes les connexions avant de retirer le dossier. Le fauteuil doit être
penché vers l’avant pour atteindre les connecteurs. Toujours renverser les étapes
ci-dessus pour retirer le dossier.
Montage du fauteuil inclina ble
massage 2 moteur s et chaleur La-Z-Touch MD
AVERTISSEMENT
