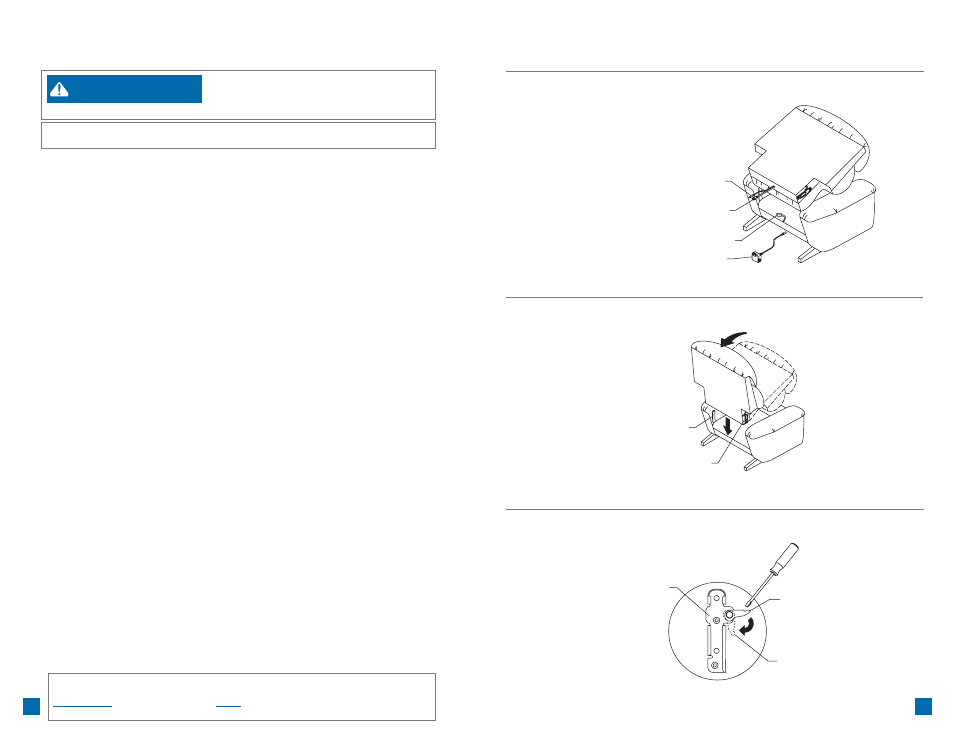

Detalles de armado del sillón reclinable con función
térmica y masaje La-Z-Touch ® de 2 motores:
F I G U R A 1
F I G U R A 2
Ménsula
del cuer po
Ménsula
del respaldo
Conector del transfor mador de energía
Conector de la var illa de comando
Conector de la var illa de comando
Transfor mador de energía
Ménsula
del respaldo
Palanca de
inmovilización
Posición
tra bada
F I G U R A 3
(La figura se muestra sin los conectores eléctricos)
- Riesgo de lesiones :
• No opere la unidad hasta que el respaldo esté instalado y fijo.
AVISO :
No enchufe el transformador hasta que se le indique.
1. El transfor mador de corr iente está asegurado con el swing del asiento. Cor te
cuidadosamente el amarre del ca ble y retire el transfor mador de energía.
2. Instale el respaldo.
• Coloque el respaldo atravesado sobre los a poya brazos del cuer po (F I G U R A 1).
• Levante el respaldo a un pequeño ángulo y alinee las ménsulas del
mism con las ménsulas del cuer po (F I G U R A 2).
• Baje el respaldo sobre el cuer po, asegurándose de que las ménsulas
se enganchen completamente.
• Fije las ménsulas utilizando un destor nillador para empujar hacia a bajo
la palancas de inmovilización (F I G U R A 3).
3. Localice el transfor mador de energía.
• El transformador de energía está asegurado al travesaño delantero de la base.
Corte cuidadosamente el amarre del cable y separe el transformador de
energía del travesaño. Quite el embalaje y desenrolle el cordón.
4. Localice los conectores del masaje.
• Párese al lado del sillón y empuje el respaldo hacia atrás para reclinar
el asiento y el respaldo.
• Incline el sillón suavemente hacia adelante para que descanse sobre
lo apoyabrazos y la parte superior del respaldo, dejando al descubierto
la parte inferior del sillón y los conectores.
5. Identifique las dos conexiones que hará.
• Localice los tres alambres con conectores próximos al travesaño
poster ior del cuer po, hacia el centro.
• Los dos conectores rectangulares son para la var illa de comando (F I G U R A 1).
• El conector redondo es para el transfor mador de energía (F I G U R A 1).
6. Conecte la var illa de comando.
• Alinee los dos conectores rectangulares de la var illa de comando
(alguna de las clavijas de conexión son cuadradas , otras redondas).
• Acople los conectores presionando hasta que se tra ben.
7. Conecte el transfor mador de energía.
• Enchufe el conector del transfor mador de energía en el conector
ubicado en el panel central infer ior del respaldo del sillón. Asegúrese
de que lo conectores queden fir mes y sin espacios entre sí.
8. Vuelva a colocar el sillón en posición ver tical.
• Sostenga el cordón del transformador de energía lejos de la base y suavemente
incline el respaldo del sillón hasta que quede completamente en posición
vertical y apoyado en su base. Asegúrese de que el cordón del transformador
de energía no esté pellizcado entre la base y el piso. Vuelva a colocar
el asiento y el respaldo en posición vertical.
9. Elija una ubicación para el sillón cerca de un tomacorr iente y proceda a las
Instr ucciones de operación.
AVISO :
Para evitar que se dañen los conectores y cordones, es importante
desconectar todas las conexiones antes de quitar el respaldo. Para esta
operación, siga los pasos anteriores, a la inversa.
Instrucciones de armado del sillón reclinable con
función térmica y masaje La-Z-Touch ® de 2 motores:
ADVERTENCIA
