Detalles de armado del sillón reclinable con función

térmica y masaje La-Z-Touch

®

de 6 motores:

F

I G U R A

1

Conector del transfor mador de energía

Conector de la var illa de comando

Conector del motor vibrador

Conector del motor vibrador

Conector de la var illa de comando

Transfor mador de energía

-

Riesgo de lesiones :

No opere la unidad hasta que el respaldo esté instalado y fijo.

AVISO :

No enchufe el transformador hasta que se le indique.

1. El transformador de corriente está asegurado con el swing del asiento. Corte cuidadosamente

el amarre del cable y retire el transformador de energía.

2. Instale el respaldo.

• Coloque el respaldo atravesado sobre los apoyabrazos del cuerpo (F

IGURA

1).

• Levante el respaldo a un pequeño ángulo y alinee las ménsulas del mismo con

las ménsulas del cuerpo (F

IGURA

2).

• Baje el respaldo sobre el cuerpo, asegurándose de que las ménsulas se enganchen completamente.

• Fije las ménsulas utilizando un destornillador para empujar hacia abajo las

palancas de inmovilización (F

IGURA

3).

3. Localice el transformador de energía.

• El transformador de energía está asegurado al travesaño delantero de la base.

Corte cuidadosamente el amarre del cable y separe el transformador de

energía del travesaño. Quite el embalaje y desenrolle el cordón.

4. Localice los conectores del masaje.

• Párese al lado del sillón y empuje el respaldo hacia atrás para reclinar el asiento y el respaldo.

• Incline el sillón suavemente hacia adelante para que descanse sobre lo apoyabrazos

y la parte superior del respaldo, dejando al descubierto la parte inferior del sillón

y los conectores.

5. Identifique las tres conexiones que hará.

• Localice los cinco alambres con conectores. Cuatro alambres están ubicados al lado del

travesaño posterior del cuerpo. El otro está ubicado al lado del panel lateral del cuerpo;

si el sillón tiene un bolsillo de almacenamiento en el apoyabrazos, el alambre estará del

lado izquierdo, y si el sillón tiene un compartimiento de almacenamiento en

el apoyabrazos, el alambre estará del lado derecho.

• Los dos conectores cuadrados son para el motor vibrador (F

IGURA

1).

• El conector redondo más pequeño es para el transformador de energía (F

IGURA

1).

• Los dos conectores redondos más grandes con puntos blancos son para la

varilla de comando (F

IGURA

1).

6. Conecte los motores vibradores.

• Alinee los dos conectores cuadrados del motor vibrador (algunas de las clavijas

de conexión son cuadradas, otras redondas).

• Acople los conectores presionando hasta que se traben.

7. Conecte la varilla de comando.

• Alinee los puntos blancos de los conectores de la varilla de comando.

• Acople los conectores hasta que queden firmes y sin espacios entre sí.

8. Conecte el transformador de energía.

• Enchufe el conector del transformador de energía en el conector ubicado al

lado del travesaño posterior del cuerpo, de modo que el cordón quede en la

parte posterior del sillón, lejos de la parte inferior de la base y del mecanismo.

Asegúrese de que los conectores queden firmes y sin espacios entre sí.

9. Vuelva a colocar el sillón en posición vertical.

• Sostenga el cordón del transformador de energía lejos de la base y suavemente

incline el respaldo del sillón hasta que quede completamente en posición vertical

y apoyado en su base. Asegúrese de que el cordón del transformador de energía no

esté pellizcado entre la base y el piso. Vuelva a colocar el asiento y el respaldo

en posición vertical.

10. Elija una ubicación para el sillón cerca de un tomacorriente y proceda a las

Instrucciones de operación.

AVISO :

Para evitar que se dañen los conectores y cordones, es importante

desconectar todas las conexiones antes de quitar el respaldo. Para esta operación,
siga los pasos anteriores, a la inversa.

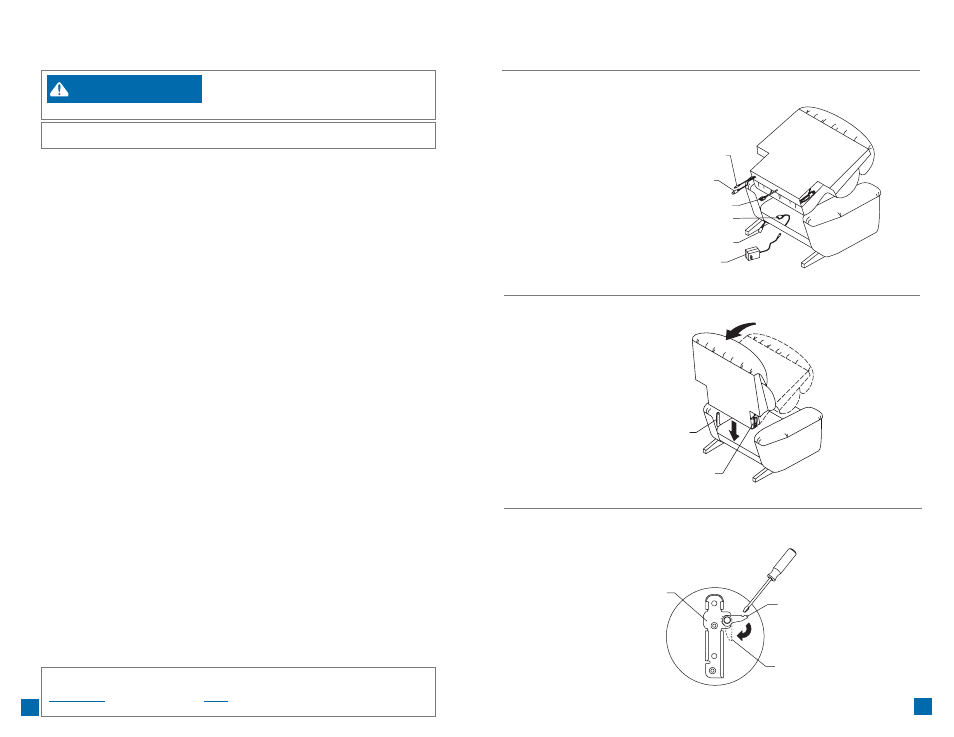

Instrucciones de armado del sillón reclinable con

función térmica y masaje La-Z-Touch

®

de 6 motores:

F

I G U R A

2

Ménsula

del cuer po

Ménsula

del respaldo

Ménsula

del respaldo

Palanca de

inmovilización

Posición

tra bada

F

I G U R A

3

(La figura se muestra sin los conectores eléctricos)

ADVERTENCIA
