FBT MPU - Manual (Page 79)

E

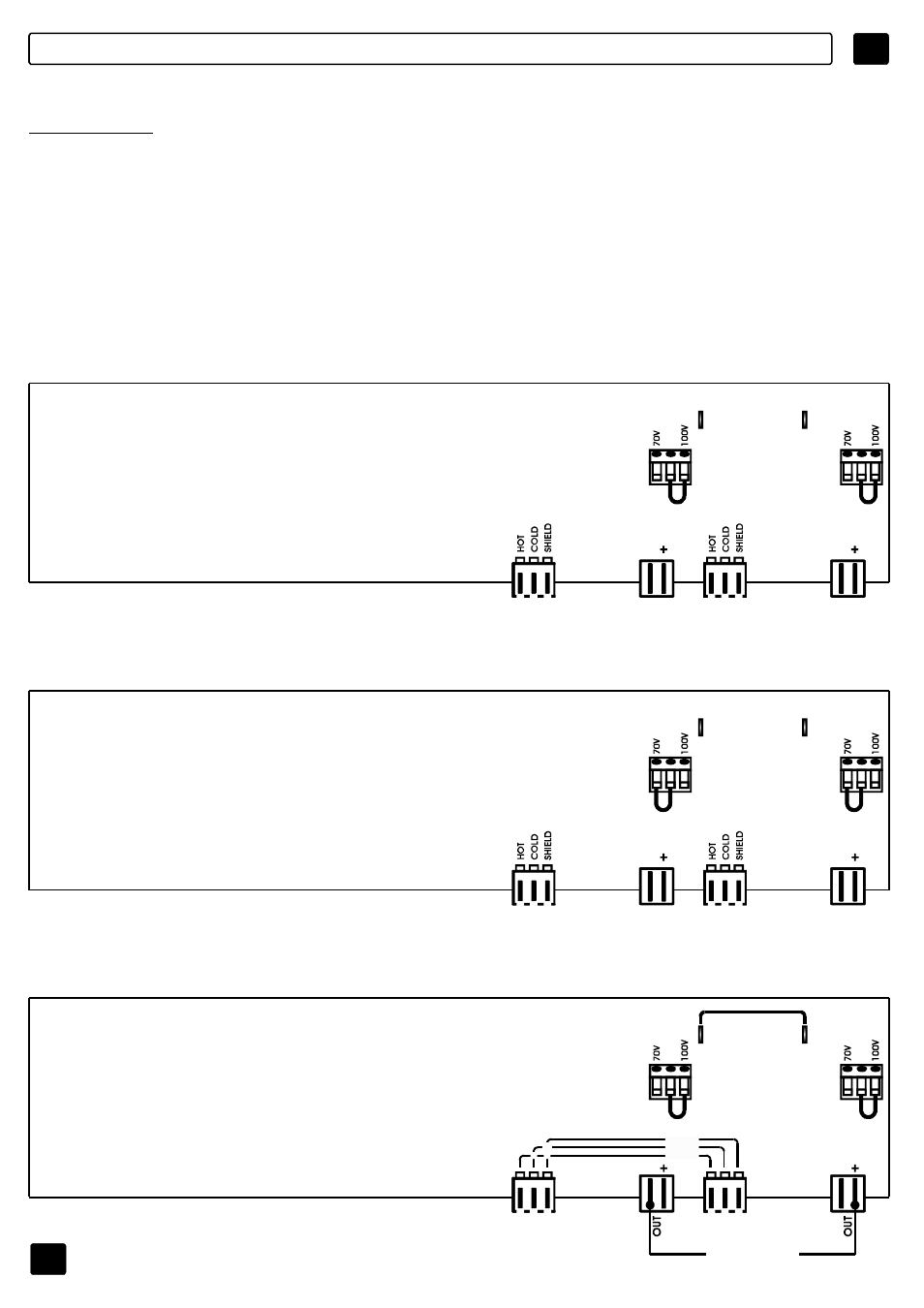

MODO DE USO
INPUT INPUT
1 x 240W
100V OUT
FS3 FS4
M3 M4
J9 J18 J12 J19
HOT
COLD
SHIELD
INPUT
SPEAKERS 100V / 240W
O
Z=83 OHM MIN.
0 0
INPUT INPUT OUT OUT
SPEAKERS
70V / 120W
O
41 OHM MIN.
SPEAKERS
70V / 120W
O
41 OHM MIN.
2 x 120W
70V OUT
FS3 FS4
M3 M4
J9 J18 J12 J19
0 0
INPUT INPUT OUT OUT
SPEAKERS
100V / 120W
O
83 OHM MIN.
SPEAKERS
100V / 120W
O
83 OHM MIN.
2 x 120W
100V OUT
FS3 FS4
M3 M4
J9 J18 J12 J19
0 0
ATTENZIONE
IL CONNETTORE DI USCITA È STATO COLLEGATO SU 100V / 83 Ohm. PER OTTENERE LE
ALTRE USCITE A 70V SEGUIRE LO SCHEMA RIPORTATO SUL COPERCHIO
DELL’APPARECCHIATURA. PER ACCEDERE ALCONNETTORE RIMUOVERE ILCOPERCHIO.
PREDISPOSIZIONE INTERNA, ACCESSIBILE RIMUOVENDO LA PARTE SUPERIORE
DELL’APPARECCHIO, CHE PERMETTE LA CONFIGURAZIONE DELLE UNITÀ DI POTENZA
COME DADISEGNO.
MODO DE USO DE LA UNIDAD MPU 2120
