KONTROLLEN UND FUNKTIONEN

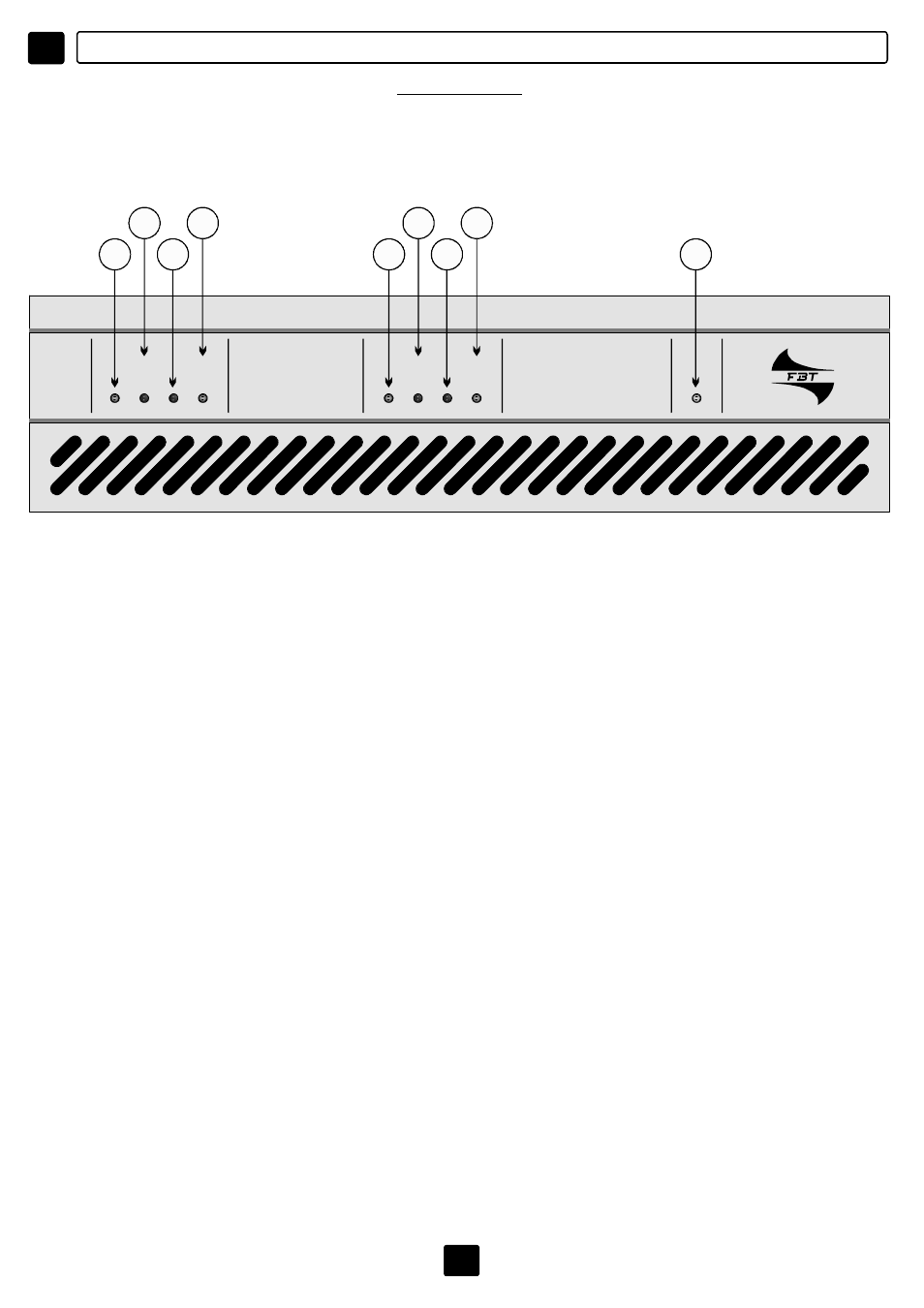

FRONTSEITE

MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120

[1 - 4] AMP 1/2/3/4

[2] OC

[3] FAULT

[5] PWR

: Ein Aufleuchten der LED weist auf das Vorhandensein des Signals am

entsprechenden Verstärker hin.

: OVER CURRENT - Ein Aufleuchten der LED weist darauf hin, dass der von einer

Last aufgenommene Strom (und damit die Leistung) den Stromwert übersteigt, der von der
Leitung geliefert werden und dem diese standhalten kann, oder dass ein Kurzschluss in der

Leitung entstanden ist.

: Ein Aufleuchten der LED kann auf den Bruch eines Bauteils oder auf den Eingriff

der Schutzschaltung gegen Übertemperatur hindeuten: Dies kann durch Überhitzung,

durch Überlast oder durch ein zu hohes Signal mit einer hohen Audiofrequenz erfolgen. In

diesem Fall greift die Schutzschaltung ein, um Schäden an den Leistungskreisen zu
vermeiden, und unterbricht kurzzeitig die Verstärkung, bis die optimalen Voraussetzungen

wieder gegeben sind.

: Zeigt an, dass die Anlage eingeschaltet ist.

MPU 4240

FOUR CHANNELS POWER UNIT

AMPLIFIER 3 / 4

AMPLIFIER 1 / 2

PWR

AMP 2

AMP 1

FAULT

AMP 4

AMP 3

FAULT
