CONTROLES Y FUNCIONES

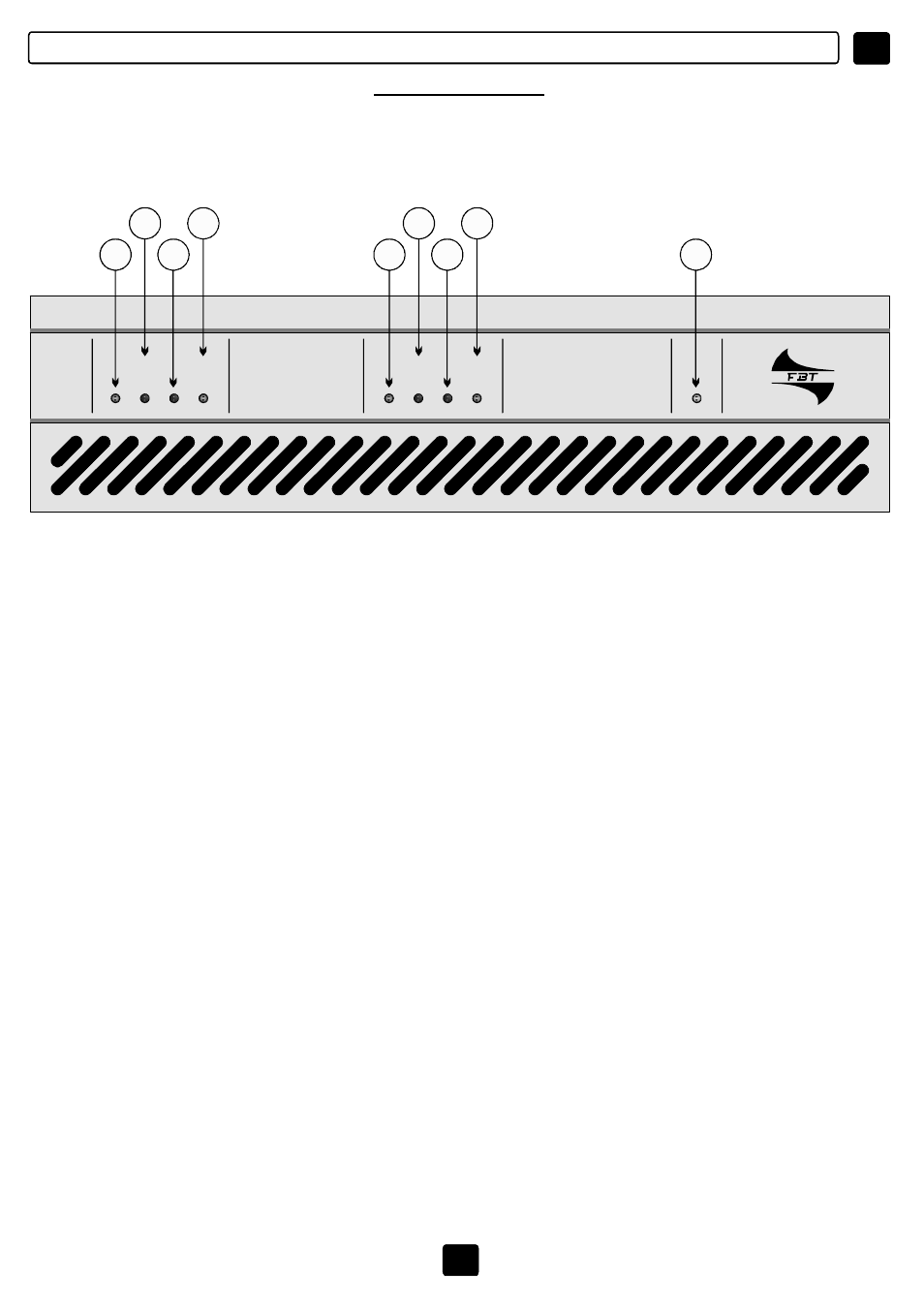

PANEL ANTERIOR

MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120

[1 - 4] AMP 1/2/3/4

[2] OC

[3] FAULT

[5] PWR

: Si se enciende el piloto, indica la presencia de la señal en el

amplificador correspondiente.

: OVER CURRENT_ si se enciende el piloto, indica que la corriente absorbida por

una carga (y por lo tanto la potencia) supera la que proporciona y soporta la línea o que se
ha producido un cortocircuito en la línea.

: el piloto encendido puede indicar la ruptura de un componente o la intervención

de la protección térmica: puede ocurrir por un exceso de calor, por sobrecarga o por una

señal demasiado alta con frecuencia audio elevada. En estos casos, para evitar danos en

los circuitos de potencia, la protección interviene suspendiendo momentáneamente la
amplificación, hasta que se restablezcan las condiciones idóneas.

: indica que se ha encendido el sistema.

MPU 4240

FOUR CHANNELS POWER UNIT

AMPLIFIER 3 / 4

AMPLIFIER 1 / 2

PWR

AMP 2

AMP 1

FAULT

AMP 4

AMP 3

FAULT
