MODE D’EMPLOI
MODE D’EMPLOI DE L’UNITE MPU 2120
ATTENTION
LE CONNECTEUR DE SORTIE A ETE BRANCHE SUR 100V / 83 ohm. POUR OBTENIR LES
AUTRES SORTIES A 70V, SUIVRE LE SCHEMA REPORTE SUR LE COUVERCLE DE
L'APPAREIL. ENLEVER LE COUVERCLE POUR ACCEDER AU CONNECTEUR.

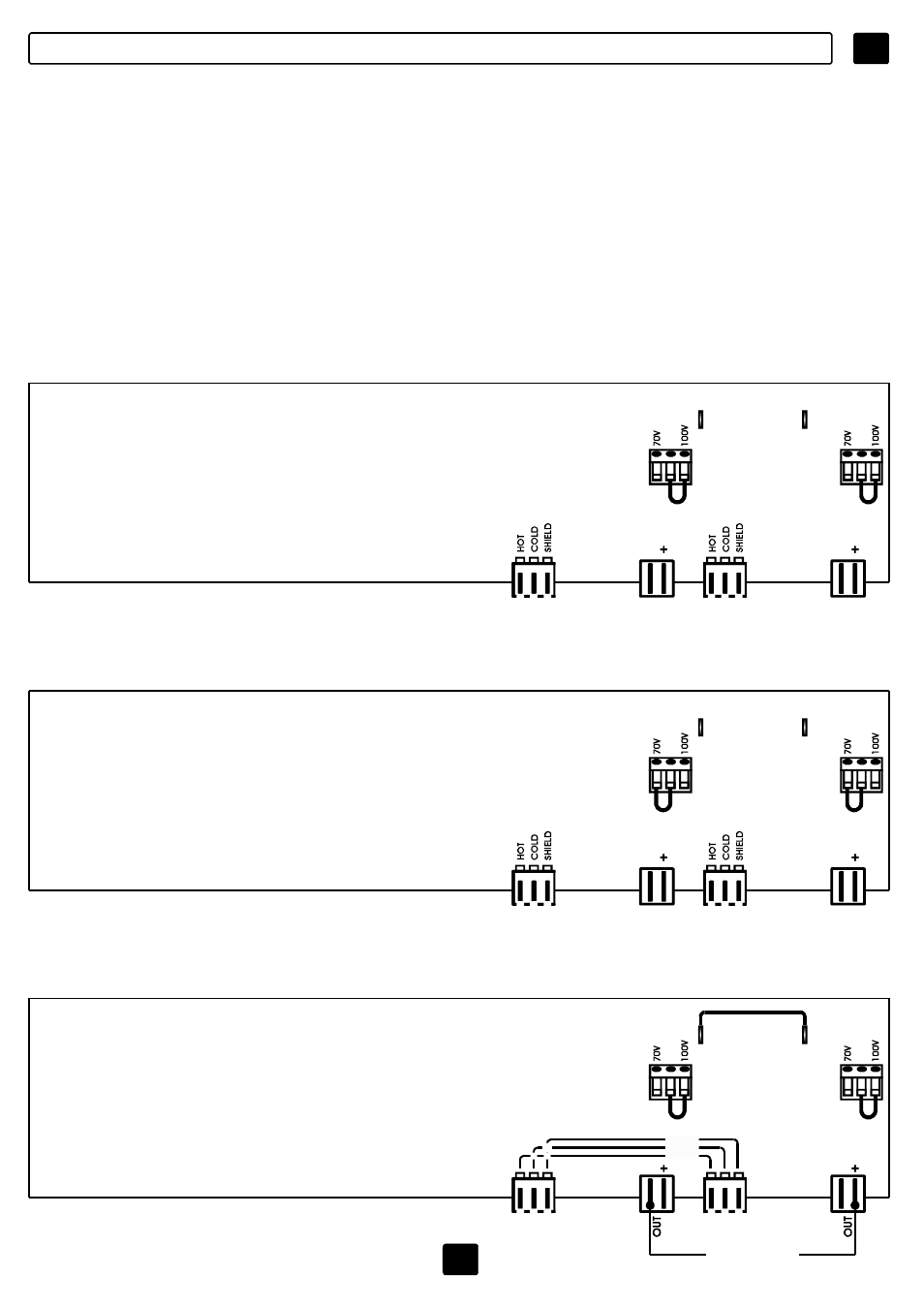

DISPOSITION INTERNE, ACCESSIBLE EN ENLEVANT LA PARTIE SUPERIEURE DE
L'APPAREIL, QUI PERMET LA CONFIGURATION DES UNITES DE PUISSANCE
CONFORMEMENTAUDESSIN.
