FBT MPU User Manual
Page 7
6
CONTROLLI E FUNZIONI

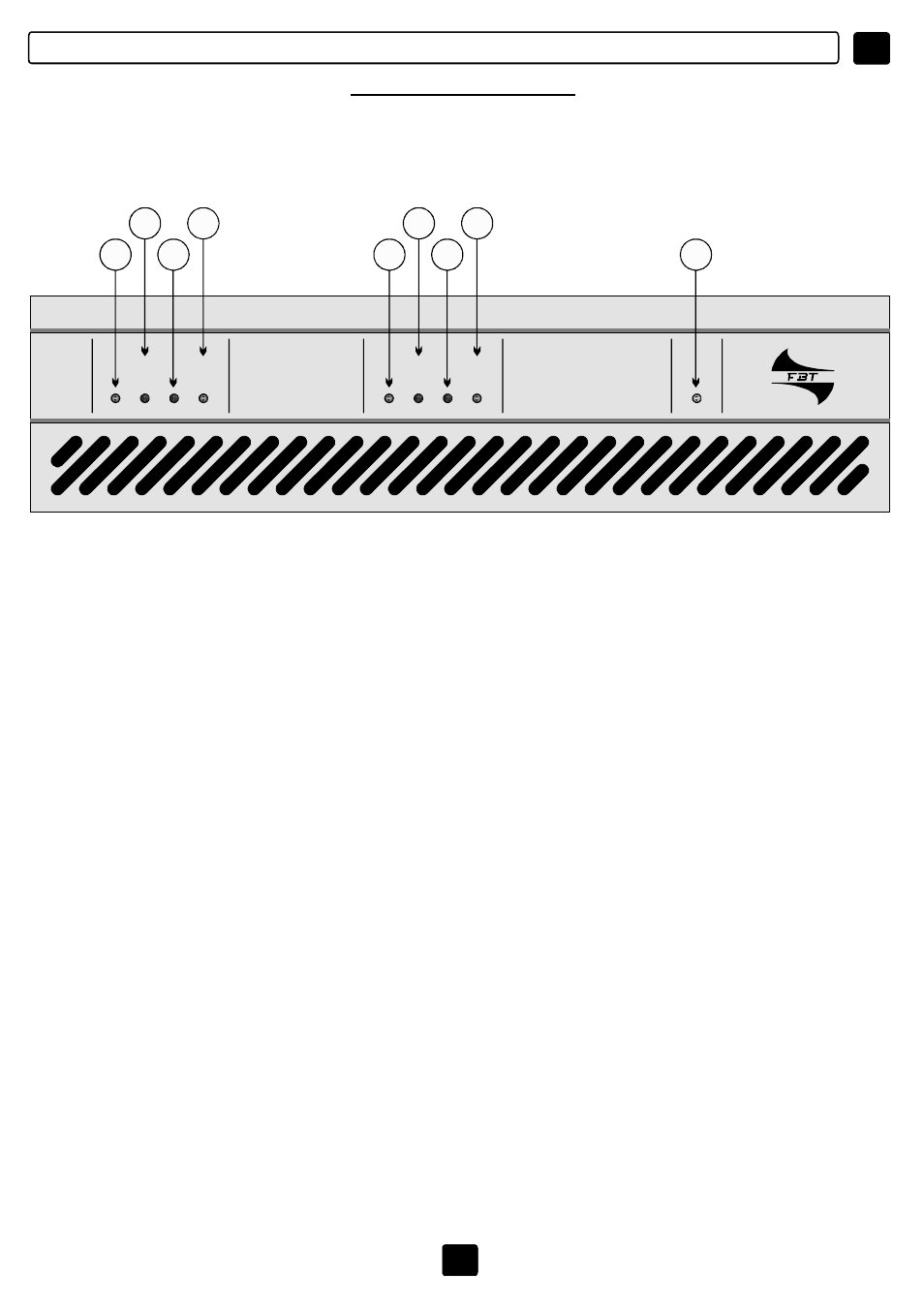

PANNELLO ANTERIORE
MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120
[1 - 4] AMP 1/2/3/4:
[2] OC:
[3] FAULT:
[5] PWR
L’accensione del led indica la presenza del segnale sull’amplificatore
corrispondente
OVER CURRENT_ l’accensione del led indica che la corrente assorbita da un
carico ( e quindi la potenza ) sta superando quella che può essere fornita e sopportata
dall’amplificatore oppure si è verificato un corto circuito sulla linea.
L’accensione del led indica la rottura di un componente o l’intervento della
protezione termica: questo può accadere per eccessivo calore, per sovraccarico o per un
segnale troppo alto a frequenza audio elevata . In tali casi, per evitare danni ai circuiti di
potenza, la protezione interviene sospendendo momentaneamente l’amplificazione, fino al
ripristino delle condizioni ottimali.
: Indica l’accensione del sistema.
MPU 4240
FOUR CHANNELS POWER UNIT
AMPLIFIER 3 / 4
AMPLIFIER 1 / 2
PWR
AMP 2
AMP 1
OC
FAULT
AMP 4
AMP 3
OC
FAULT
1
2
3
4
1
2
3
4
5
I
