41 f, Panneau posterieur, Controles et fonctions – FBT MPU User Manual
Page 42
CAUTION
RISKOFELECTRICSHOCK
DONOTOPEN
TOREDUCETHERISKOFELECTRICSHOCKDONOT
REMOVECOVER(ORBACK)NOUSERSERVICEABLE
PARTSINSIDEREFERSERVICINGTOQUALIFIED
SERVICEPERSONNEL
MadeinItaly
MPU 4060
AMPLIFIER 1
AMPLIFIER 4
AMPLIFIER 3
AMPLIFIER 2
VOLUME
OUT
INPUT
H C S
VOLUME
OUT
INPUT
H C S
VOLUME
OUT
INPUT
H C S
VOLUME
OUT
INPUT
H C S
85 ÷ 132 Vac / T3,15A-250V
170 ÷ 264 Vac / T1,6A-250V
Power Consumption 250VA
41
F

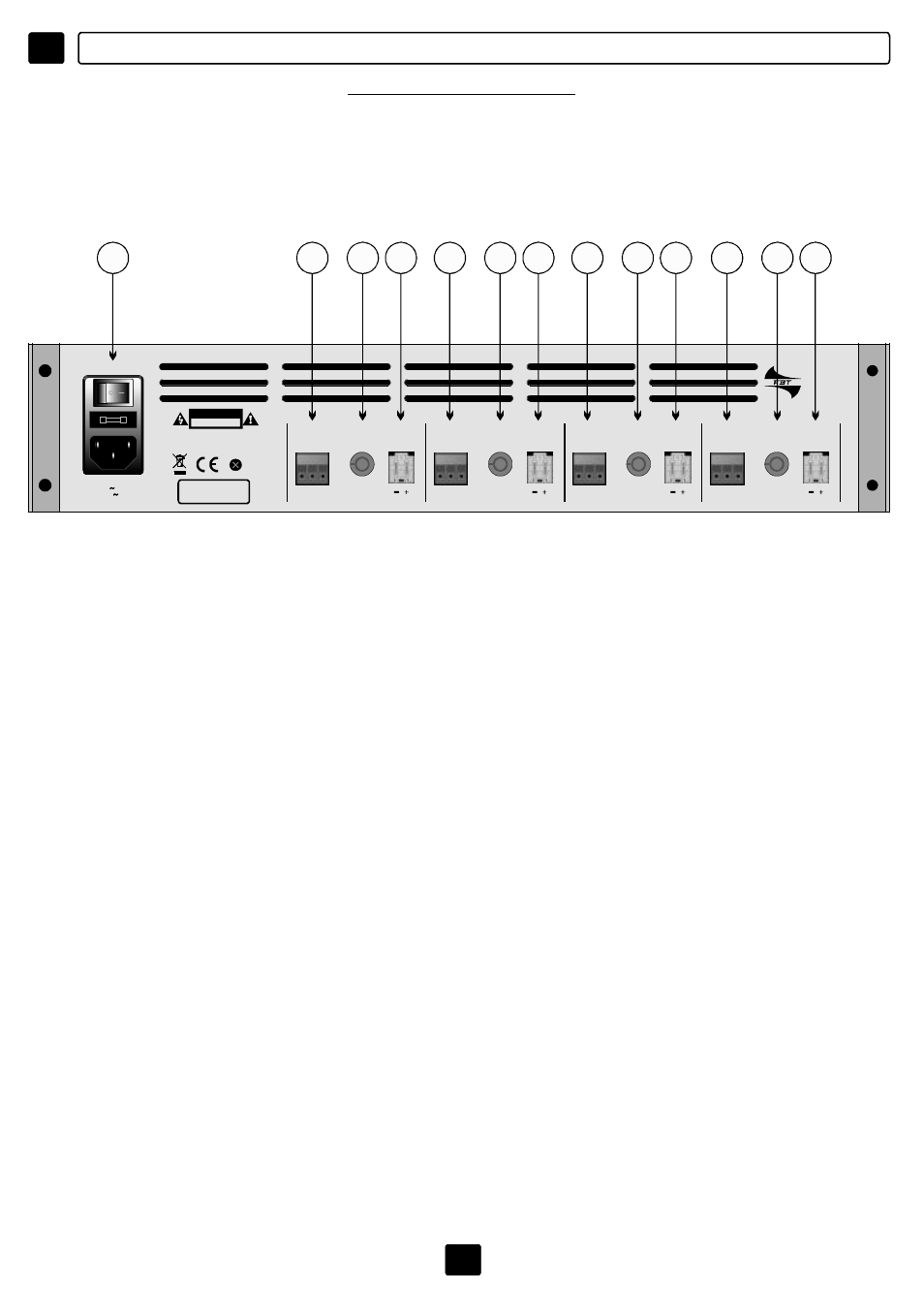

PANNEAU POSTERIEUR
MPU 4240 / MPU 4120 / MPU 4060 / MPU 2120
6
7
8
9
7
8
9
7
8
9
7
8
9
[6] ALIMENTATION :
[7]
(ENTREE) :
[8] VOLUME :
[9]
(SORTIE) :
Fiche pour la liaison au réseau électrique, interrupteur d'allumage du
système et logement du fusible de protection du circuit d'alimentation. En cas de rupture du
fusible, le remplacer uniquement avec des fusibles ayant les mêmes caractéristiques
électriques. Pourmodifier la valeur de la tension d'alimentation, voir la page 46.
Connecteurs à trois broches avec blocage à vis, ils permettent de
relier les signaux d'entrée des amplificateurs 1/2/3/4.
Utiliser uniquement des câbles blindés, en évitant l'emploi de lignes déséquilibrées (dans le
cas contraire,maintenir les câbles le plus court possible).
Avant de changer les connecteurs ou les câbles d'entrée, tourner les commandes du
niveau des amplificateurs en positionminimale.
Réglage du niveau de sortie des amplificateurs.
Connecteurs de sortie à deux Faston pour la liaison des diffuseurs avec
transformateur de ligne à 100V / 70V. Les configurations en modalité stéréo ou somme sont
possibles (voir les pages 42-43-44-45).
INPUT
OUT
CONTROLES ET FONCTIONS
