Tomei Powered FINAL GEAR KIT FOR HA PRO KIT - Manual (Page 3)

3
１．取り付け
1. ファイナルドライブユニットからオイルを抜く。
2. キャリヤケースカバーを外し、ベアリンキャップに上下
左右があとで認識できるように合いマーク（ペイント）を
行う。
また、デフケースを外す際に、サイドベアリングアウター
レースとアジャストシムの組み合わせが変わらな
いように、背面側、歯面側と分けて管理する。
3. 取り外したLSD以外を使用する場合は、取り外したデフ
ケースからサイドベアリングを外し、使用する側のデフ
ケースに圧入する。
・組み込むベアリングの背面側、歯面側を｣間違えないよ
うに注意する。
・作業にはベアリングプーラーおよび、ドリフトの使用を
推奨します。
4. ドライブギアボルトにネジロック剤を塗布し、キットのドライブギアをデフケースに装着する。
・装着前にドライブギアは洗浄してください。
【締付トルク】 （1）トルクレンチ：74～83N・m(7.5～8.5kgm) ・ドライブギアボルトを再使用する場合は
（2）角度締め：31～36° 洗浄後、使用してください。
・締め付け時はデフケースをバイス等で
しっかり固定して作業してください。

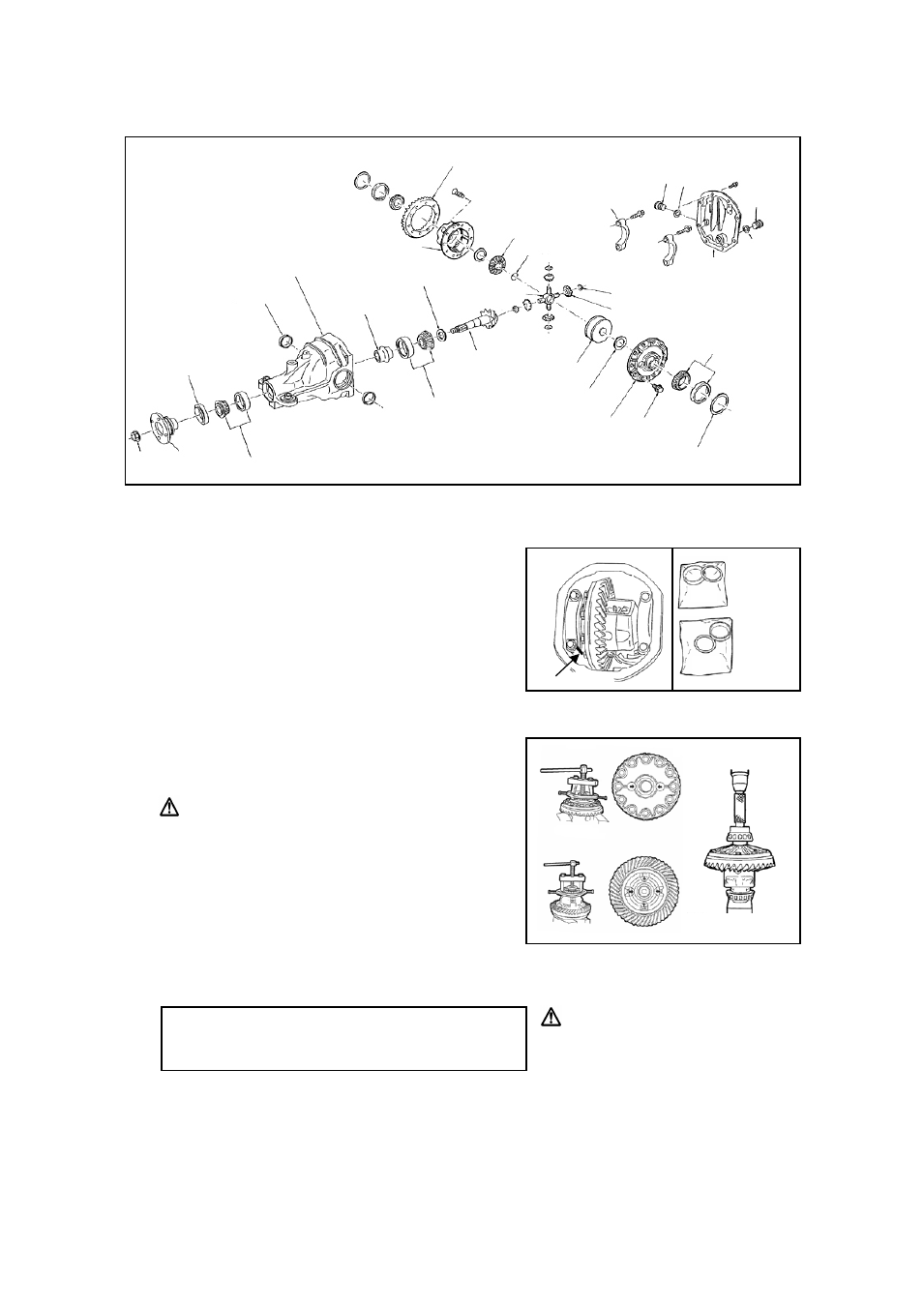

合いマーク（ペイント）
背面側
歯面側
ピニオン
ロックナット コンパニオン
フランジ
オイルシール
オイルシール
ピニオンベアリング（フロント側）
オイルシール
キャリヤケース
コラプシブルスペー
サー
ピニオンベアリング（リア側）
ピニオンハイトアジャストワッ
シャー
ドライブピニオン
ドライブギヤ
デフケース
サイドギア
サークリップ
ピニオンメートシャフト
ピニオンメートギヤ
ピニオンメートスラストワッシャー
ビスカスカップリング
サイドギアスラストワッシャー
デフケース
ドライブギヤボルト
サイドベアリングアジャストワッシャー
サイドベアリング
ベアリングキャップ
フュラープラグ ガスケット
ドレーンプラグ
ガスケット
キャリヤケースカバー
