Tomei Powered TITANIUM MID Y PIPE - Manual (Page 3)

1．純正フロントチューブの取り外し
ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。
1 バッテリーマイナス端子を取り外す。
2 フロントチューブを取り外す。
2．TOMEI チタニウムミッドYパイプの取付け

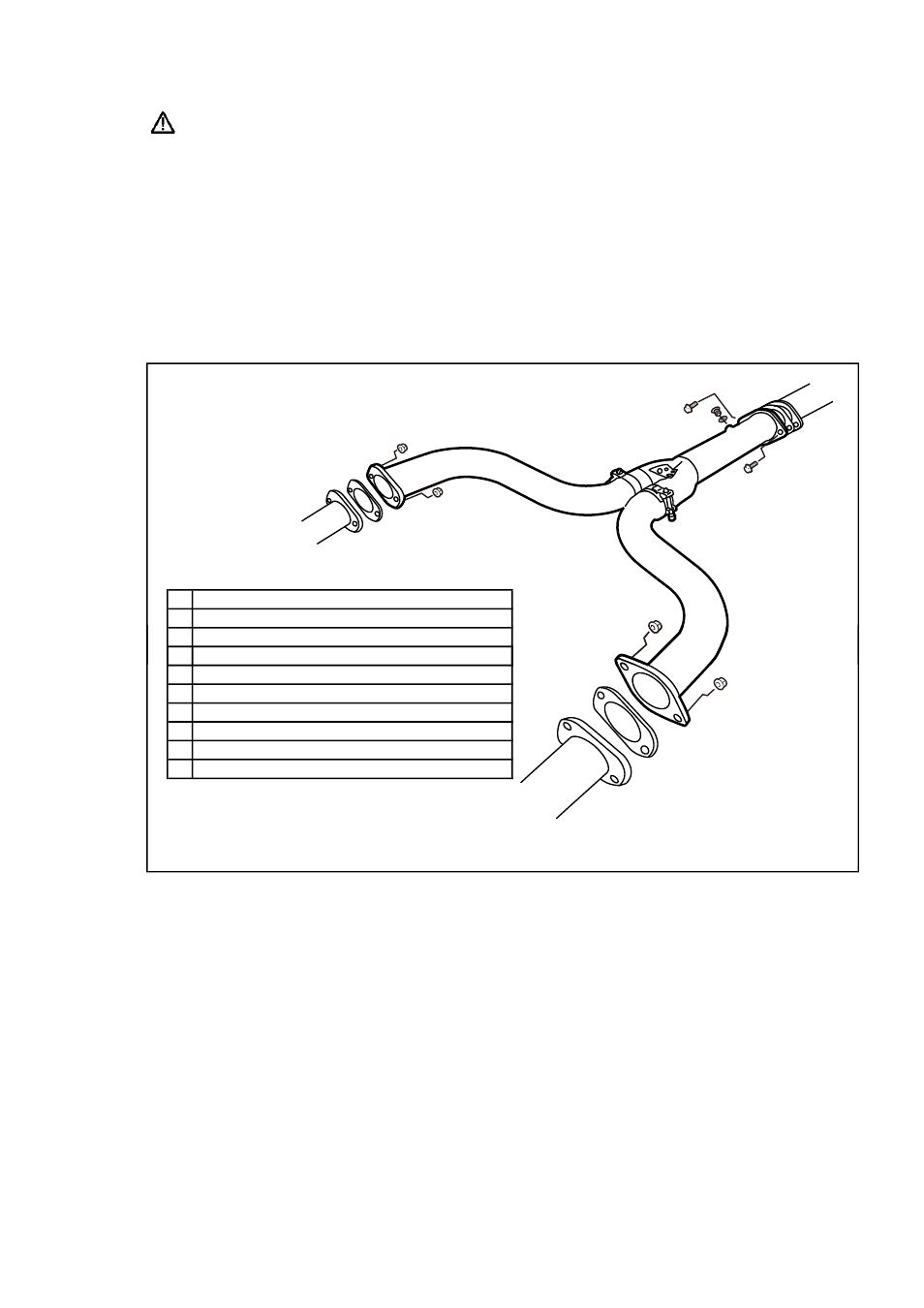

【各部品の装着位置図】
同梱の部品の使用箇所は下図の通りです。
① フロントパイプR
② フロントパイプL
③ コレクターパイプ
④ ガスケット Φ60
＜キット内付属品使用箇所と締付けトルク＞
①
②
③
④
⑤※
⑥
⑧
⑤※
⑥
⑦
⑤※
⑨※
⑨※
⑩
3
④ ガスケット Φ60
⑤ フランジナット M10 【34.0∼39.0N・m (3.5∼4.0kgf-m)】
⑥ クランプバンド【16.0N・m (1.63kgf-m)】
⑦ 銅ワッシャ
⑧ ブラインドプラグ
⑨ フランジボルト M10【34.0∼39.0N・m (3.5∼4.0kgf-m)】
⑩ ガスケット Φ80
※高熱にさらされる部分には焼き付きや固着を防止するため、付属のボルトスムース ペーストを塗布して下さい。
【装着手順】
1. コレクターパイプに付属のクランプバンドを差し込み、フロントパイプR/Lをそれぞれ仮組みする。
この時、コレクターパイプのUPマークが上側を向くように取り付ける。
※フロントパイプR（上図①）、フロントパイプL（上図②）、コレクターパイプ（上図③）、
付属クランプバンド（上図⑥）を使用。
2. フロントパイプASSYを触媒コンバーター、センターマフラーそれぞれに仮組みする。
※付属ガスケット（上図④・⑩）、フランジナット（上図⑤）、フランジボルト（上図⑨）を使用。
3. 各部のクリアランスに注意しながら、前側から順にフランジ部の本締めを行う。
締付トルク フランジナット・ボルトM10部分 （上図⑤・⑨）【34∼39N・m(3.5∼4.0kgf-m)】
4. 各部のクリアランスが確保されていることを再度確認し、コレクターパイプ部のクランプバンドの本締めを行う。
締付トルク クランプバンド部分 （上図⑥）【16N・m(1.63kgf-m)】
④
⑤※
⑤※
