1．純正エキゾーストマフラーの取り外し
ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。
1 バッテリーマイナス端子をを取り外す。
2 エキゾーストメインマフラーを取り外す。
3 センターエキゾーストパイプを取り外す。
4 車体左側のエキゾーストマフラーハンガー（ラバー）を取り外す。
2．TOMEI チタニウムマフラーの取付け

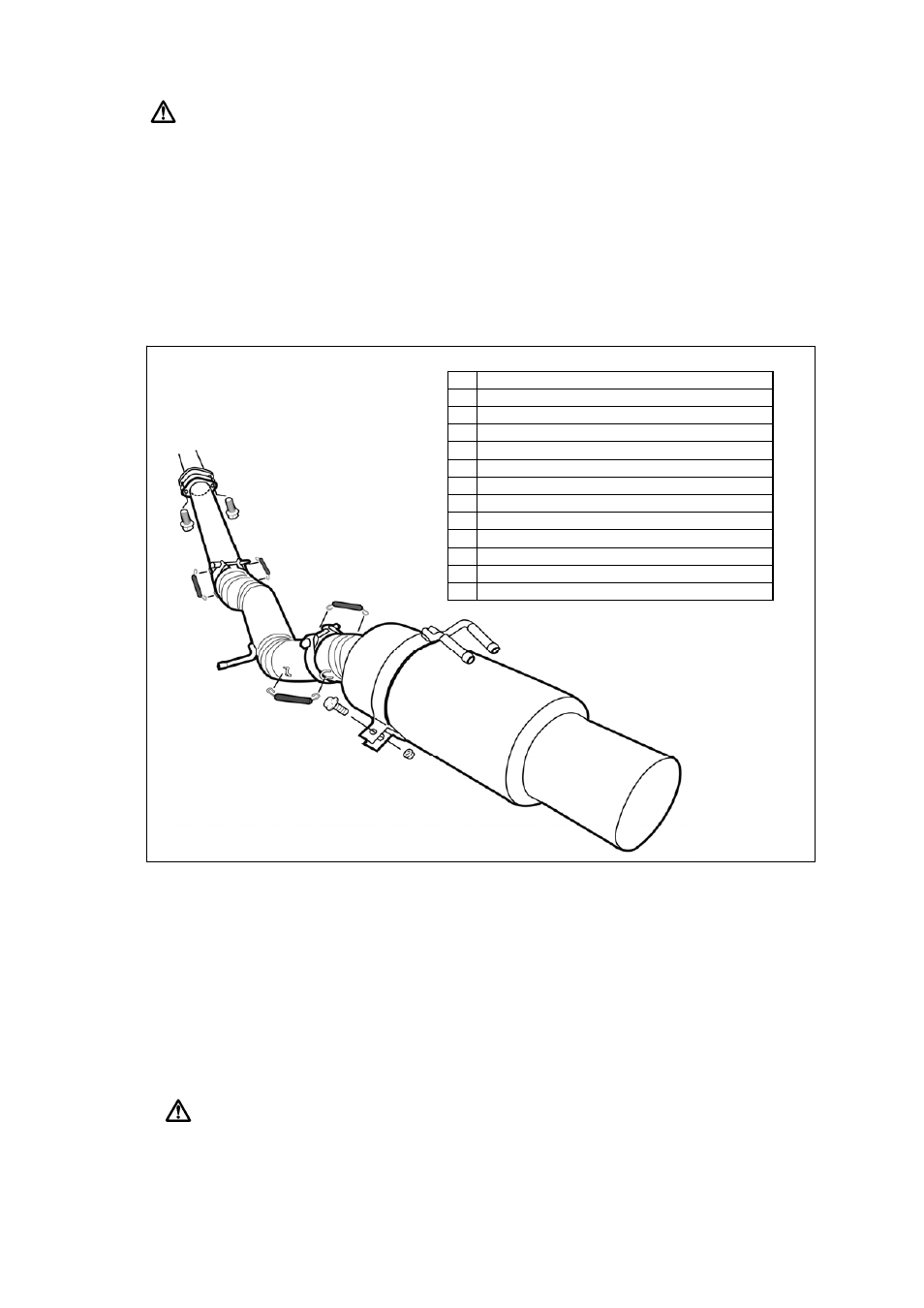

【各ボルト・ガスケットの装着位置図】
同梱のボルト、ガスケットの使用箇所は下図の通りです。
【装着手順】
1. メインパイプAを付属のガスケット・フランジボルトM12をそれぞれ使用し、仮組みする。
この時、パイプストッパーが上側を向くように取り付ける。
※付属ガスケット（上図④）・ボルト M12（上図⑤）使用。
2. メインパイプBにクランプバンドを通し、各パイプのスプリングフック位置同士が水平になるように、
メインパイプBに差し込む。同時にマフラーハンガーを取り付ける。
※付属クランプバンド（上図⑦）使用。
3. サイレンサーASSYにクランプバンドを通し、スプリングフック位置同士が水平になるように、
メインパイプBに差し込む。
※付属クランプバンド（上図⑦）使用。
サイレンサーASSYのプレスマークが真下に来るようにしてください。
4. サイレンサーバンドにサイレンサーラバーを取り付け、サイレンサーに傷をつけないように注意しながら、
エキゾーストハンガーに取り付ける。
※付属サイレンサーバンド・ラバー（上図⑧・⑨）使用。
3
①
②
③
⑥
④
⑥
⑥
⑥
⑤
⑤
⑦
⑦ ⑧
⑨
⑩
⑪
⑫
⑬※
① メインパイプ A
② メインパイプ B
③ サイレンサーASSY
④ ガスケット
⑤ フランジボルト M12 ［56.0～94.0N・m(5.7～9.6kgf-m)］
⑥ スプリング
⑦ クランプバンド ［25.0N・m(2.6kgm-f)］
⑧ サイレンサーバンド
⑨ サイレンサーバンドラバー
⑩ フランジボルト M8
⑪ フランジナット M8 ［20.0～28.0N・m(2.0～2.9kgm-f)］
⑫ サウンドレデューサー
⑬ ボタンボルト M6 ［8.0～12.0N・m(0.8～1.2kgm-f)］
＜キット内付属品使用箇所と締付けトルク＞
※部分には焼き付きや固着を防止するため、
付属のボルトスムースペーストを塗布して下さい。
