4
３．ＴＯＭＥＩエキゾーストマニホールドの取り付け

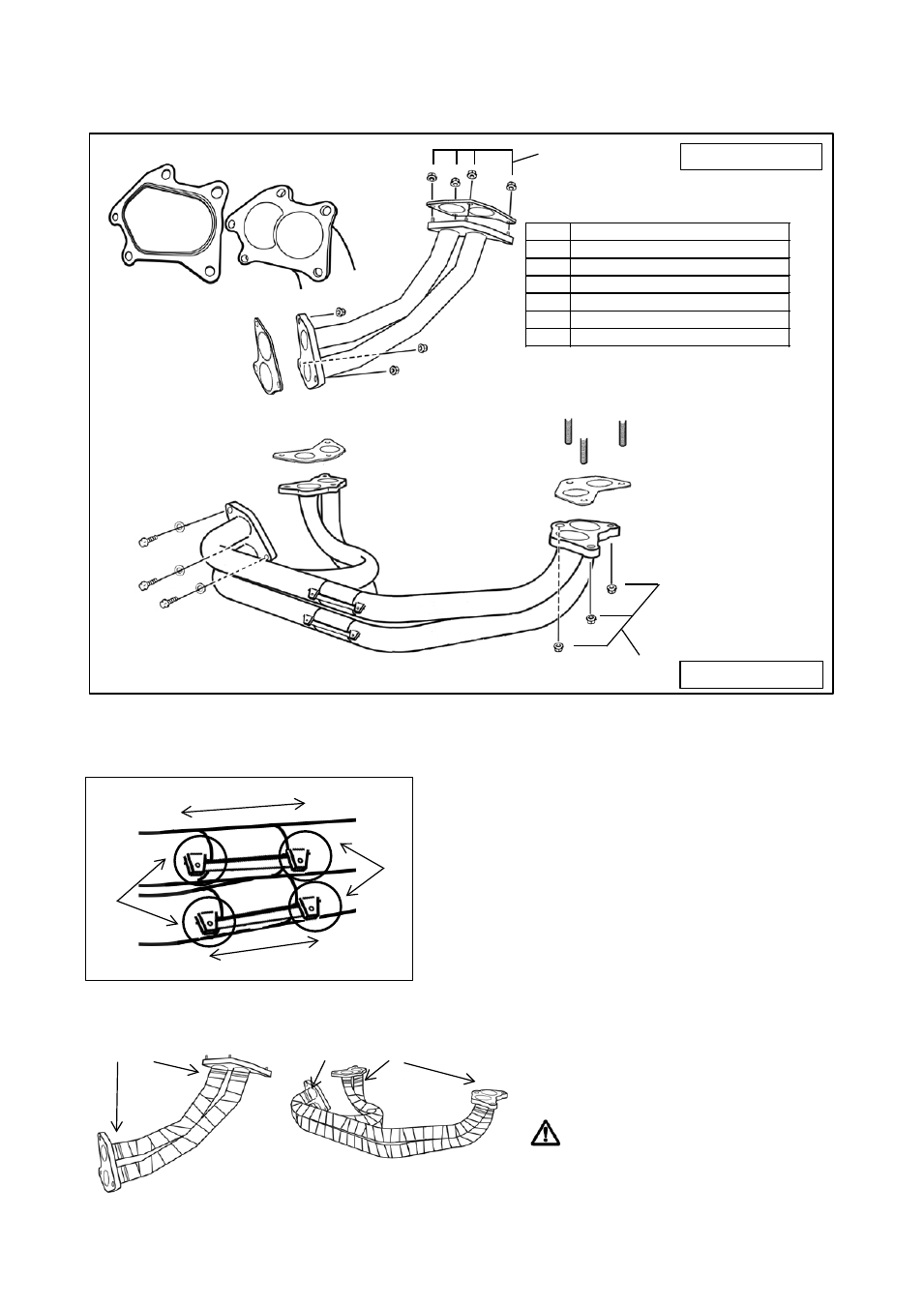

【各ボルト・ガスケットの装着位置図】
同梱のボルト、ガスケットの使用箇所は下図の通りです。
【各ボルト・ガスケットの装着位置図】
１．エキゾーストマニホールドの位置を調整する。
サポートパイプおよびエキゾーストマニホールドを
ターボチャージャー、シリンダーヘッドにそれぞれ仮止めし、
マニホールドがうまく合わない場合は、
マニホールドの中間差し込み部分で調整する。
・マニホールド中間差し込み部分のボルト（左図①）を
４箇所ゆるめる。
・差し込み部分（左図②）をスライドさせ位置を調整する。
・調整後、ゆるめたボルトを締める。
（トルクT=5.8～6.8Ｎ・m(0.6～0.7kgf-m))
・合うことを確認したら一旦車両から取り外す。
２．エキゾーストマニホールドとサポートパイプに付属のバンテージを巻き付け、バンテージバンドを使って固定する。
【参 考】
・バンテージは巻く前に、バンテージを
水に濡らし、絞ってから使用します。
バンテージバンドは留めた後に長さ
に余分がある場合は、ニッパーなど
で不要な長さをカットしてください。
また、その際の切り口でけがを
しないよう注意してください。
ナット（ノーマル使用） T=35N・m(3.6kgf-m)
※焼き付きや固着を防止するため、付属のボルト
スムースペーストを塗布してください。
ナット（ノーマル使用） T=30N・m(3.1kgf-m)
⑤
⑤
⑤
②
①
④
④
④
③※
②
②
⑥
①
①
②
②
バンテージバンド バンテージバンド
※
※
※
③※
③※
① サポートパイプ―Ｔ/C 間ガスケット
② マニ―サポートパイプ間ガスケット
② ヘッド―マニ間ガスケット
③ ボルト M10×1.5
④ ワッシャー
⑤ ナット
⑥
T/C－触媒間ガスケット
