１．純正部品の取り外し
ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。
1. バッテリーマイナス端子を取り外す。
2. センターエキゾーストパイプを取り外す。
3. ストラットタワーバーを取り外す。
4. アンダーカバーを取り外す。
5. ステアリングロアシャフトを取り外す。※復帰時にずれないよう、合いマーキング位置を確認しておくこと。
6. エキゾーストマニホールドを取り外す。
2．TOMEIエキゾーストシステムの取り付け

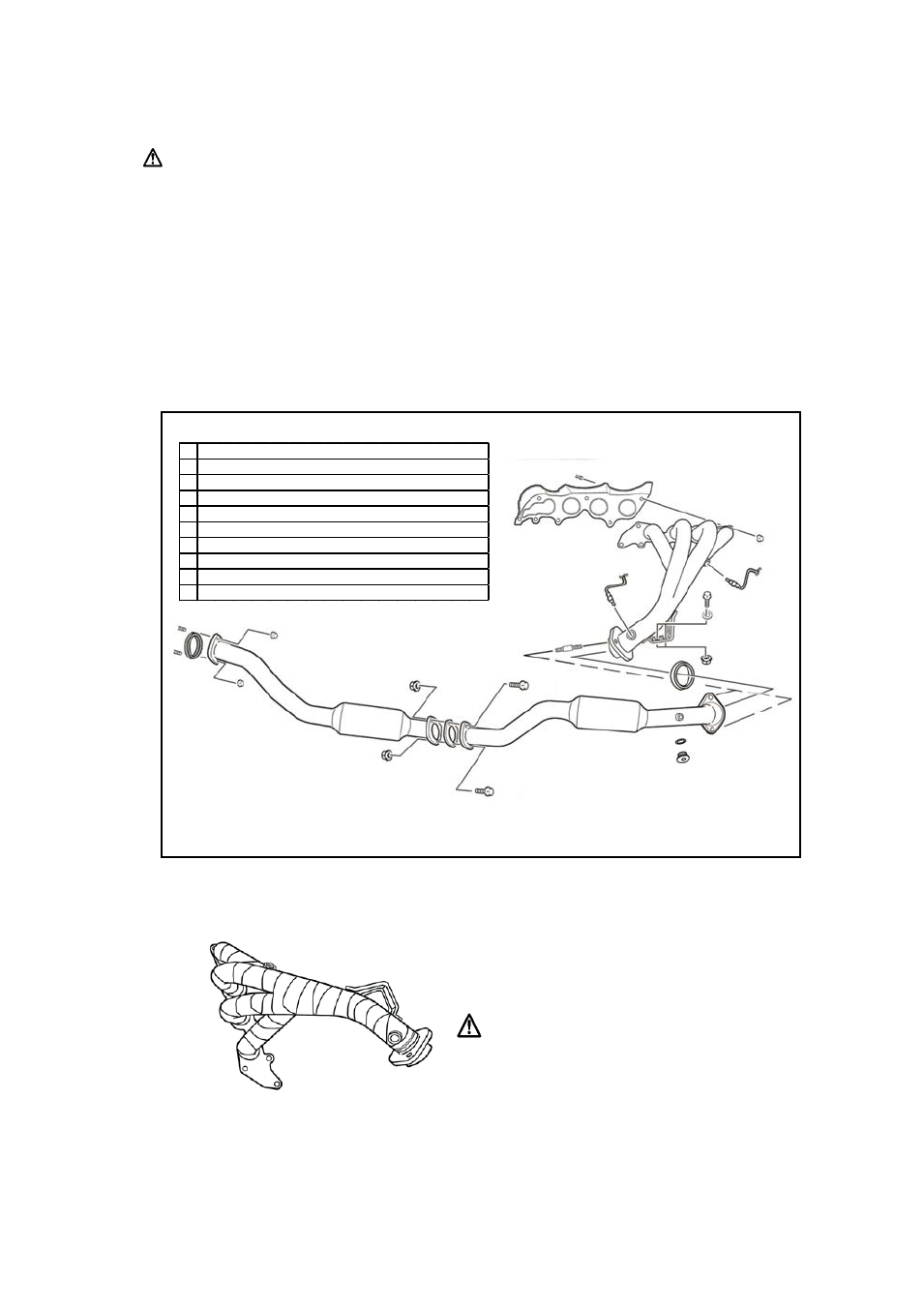

【各部品の装着位置図】
同梱部品の使用箇所・締め付けトルクは下図の通りです。（指定のないボルト・ナット・ガスケットはノーマルを使用
<キット付属品使用箇所> ※図はメタルキャタライザー仕様
※部分の締めつけトルクはT=35N・m (3.6kgf-m)。
また、焼きつきや固着を防止するために、付属のボルトスムースペーストを塗布してください。
【装着手順】
1. エキゾーストマニホールドに付属のバンテージを巻く。
【参考】
・バンテージは巻く前に、バンテージを水に濡らして
絞ってから使用します。
バンテージバンドは留めた後、長さに余裕がある
場合には、ニッパーなどで不要な長さをカットして
下さい。また、その際の切り口で怪我をしないよう
注意して下さい。
3
①
※
⑩
⑩
O2センサー
O2センサー
⑥※
⑦
⑨
⑤
④
⑧※
⑧※
②
⑨
⑨
③ ※
※
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
キャップボルト M10
皿バネ M10
フランジボルト M10
フランジナット M10
タイラップ
ブラインドプラグ M18 （キャタライザー仕様のみ）
エキゾーストマニホールドガスケット
キャタライザーパイプ-バックパイプガスケット
バックパイプ-マフラーガスケット
銅ワッシャ （キャタライザー仕様のみ）
