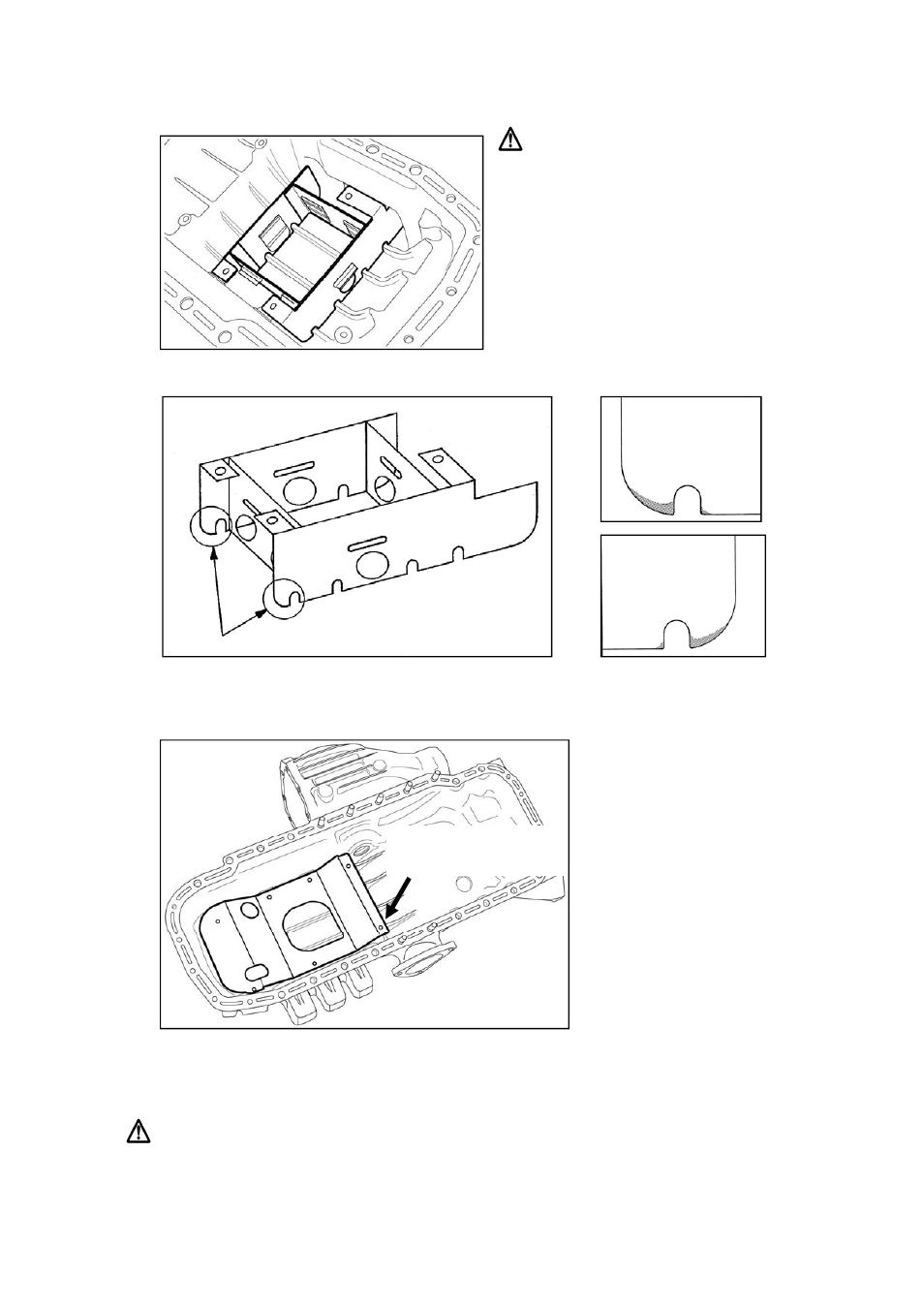

3. 垂直バッフルを取り付ける
注 意
RB26用ノーマルオイルパンの底部形状の個体差に
より、垂直バッフルを取り付ける際に干渉してしまい、
装着時にバッフル側に加工を必要とする場合が
あります。
装着時に干渉によって垂直バッフルとオイルパン
底部との合いが無理な状態になっていないかなど、
取付に支障が無いことを確認し、異常な干渉が見ら
れる場合には、下図に示す部分を金工ヤスリや
ディスクグラインダーなどを用いて削ってください。
なお、必要以上に削りすぎるとバッフルプレート本来
の性能が発揮されなくなることもありますので、切削
加工はオイルパン底部との合い状態を確認しながら、
慎重に作業を行ってください。
【加工場所】
干渉により加工が必要な場合、（A)・（B)図中の網掛け表記部分を切削加工してください。
この２ヶ所
（A)
（B)
4
4. 平行バッフルを取り付ける
付属のL10ボルト２本とL15ボルト１本
（スペーサー部）および、ノーマル
ボルト（L10)を用いて、平行バッフルを
取り付ける。
5. その他
オイルパンの脱着や、その他関連して発生する作業は、整備要領書を参考にしてください。
注 意
■エンジンオイル量、およびオイルの漏れ、にじみは運転前に必ず点検してください。エンジンオイルが不足すると
エンジンを破損します。
バッフルとオイルパンの間に
スペーサーを入れ、L15の
4
