3.コンロッドベアリングオイルクリアランス点検・調整

コンロッドベアリング内径を測定し、オイルクリアランスが基準値になるベアリングを選択してください。

<参考値>
オイルクリアランス

0.040～0.060

(mm)

0.040～0.060
0.040～0.060
0.040～0.060
0.035～0.055
0.035～0.055
0.035～0.055
0.030～0.050

4.ブッシュクリアランス点検

① 小端部内径を測定し、ブッシュクリアランスが基準値の範囲内であることを確認してください。

<参考値>
ブッシュクリアランス
(mm)

② コンロッド小端部内側とピストンピンにオイルを塗布し、冷間でピストンピンを入れ、スムースに動くことを確認

してください。

5 ピストン取り付け

EJ20/25/26

4G63

VQ35

4AG

ブッシュクリアランス = 小端部内径 - ピストンピン径

（限度値 0.025）

0.010～0.015

オイルクリアランス = ベアリング内径 - クランクピン径

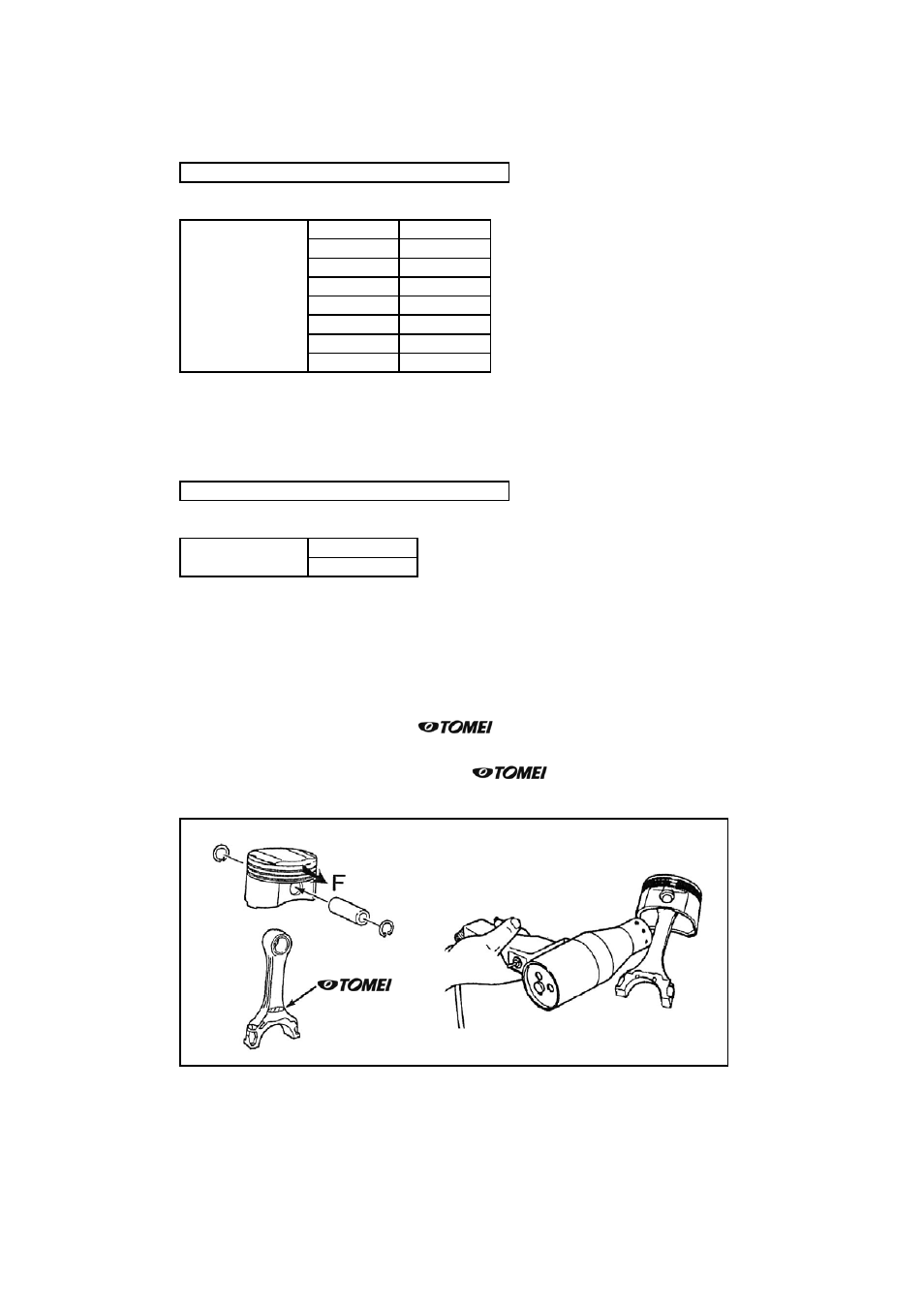

5.ピストン取り付け

〔EJの場合〕

コンロッドのフロントマーク（

）を必ずフロント側に向け、メーカー発行の整備要領書

に準じた取り付けを行ってください。

〔その他の機種の場合〕コンロッドのフロントマーク（

）を合わせて、加熱（60～70℃)し、ピストンを

取り付けてください。
