取り付け

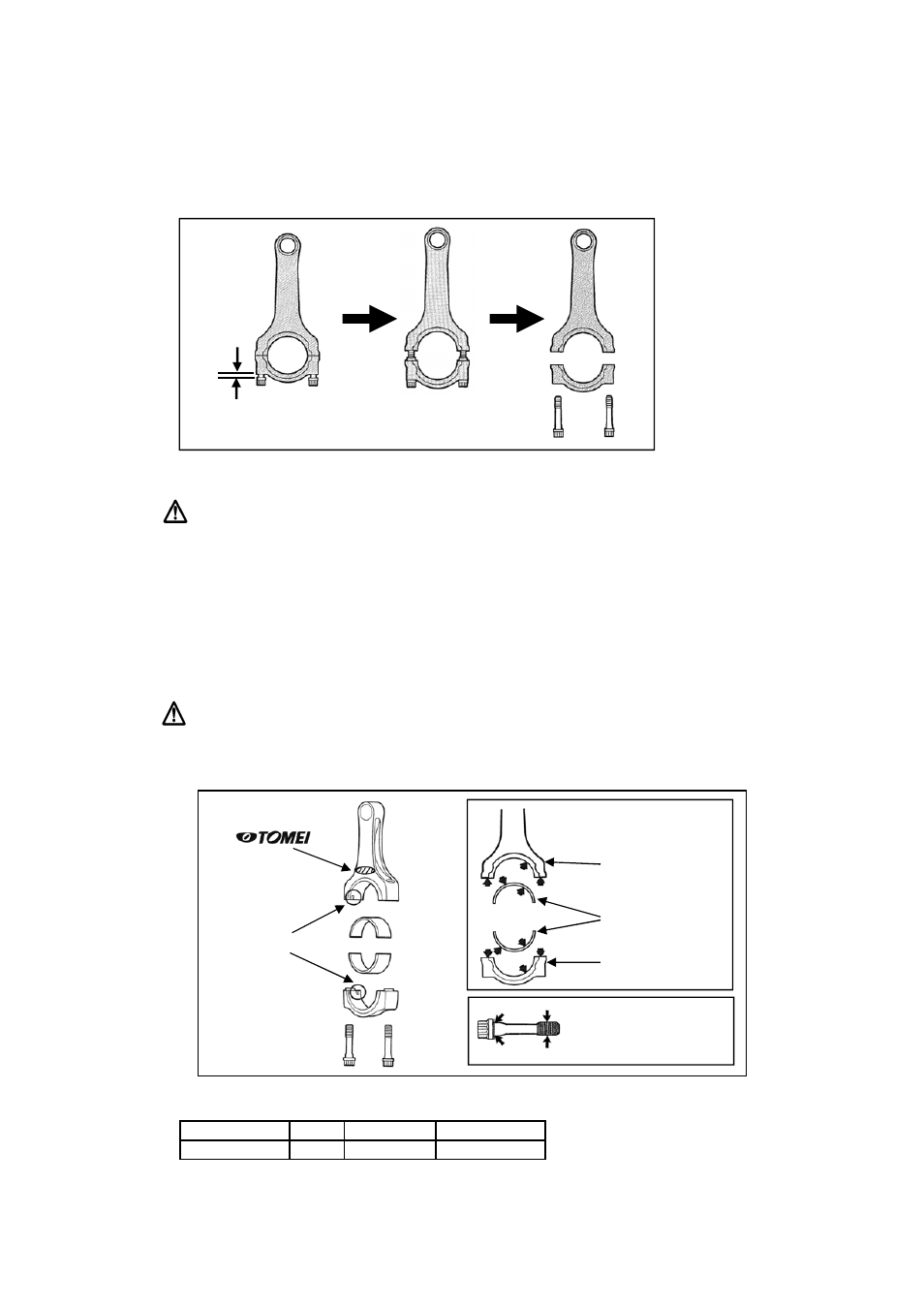

1.コンロッド分解洗浄
① コンロッドボルトを2mm緩め、プラスチックハンマーでショックを与えてコンロッドキャップを取り外してください。
② コンロッドボルト、ネジ山の洗浄を行ってください。
注意
・ 組み付けの際にコンロッドとコンロッドキャップの組み合わせが変わらないように、番号等マーキングを
してください。
・ ボルトを過大に浮かせたり、無理に打つとネジ山を破損します。
2.コンロッド組み立て
① コンロッドベアリングを取り付け、ボルトネジ部および、座面に付属のモリブデングリスを塗布してください。
2mm
4
注意
・ モリブデングリスの量と、塗り方は均一にしてください。量や塗り方が均一でないと、ボルトの締め付け力に
差が出たり、指定の作業を実施できなくなります。
② 規定トルクで締め付けてください。
※参考：上記でのボルトの伸びは0.12～0.15mm
１回目
60～65°
15N・m (1.5kgm)
角度レンチ
トルクレンチ
２回目
コンロッドボルト
締め付けトルク
【フロント側】
マーク
切り欠き
合わせ面のゴミ、オイルを完全
に取り除いてください。
コンロッド
コンロッドベアリング
コンロッドキャップ
ネジ部と座面に付属の
モリブデングリスを均一に
塗布してください。
4
