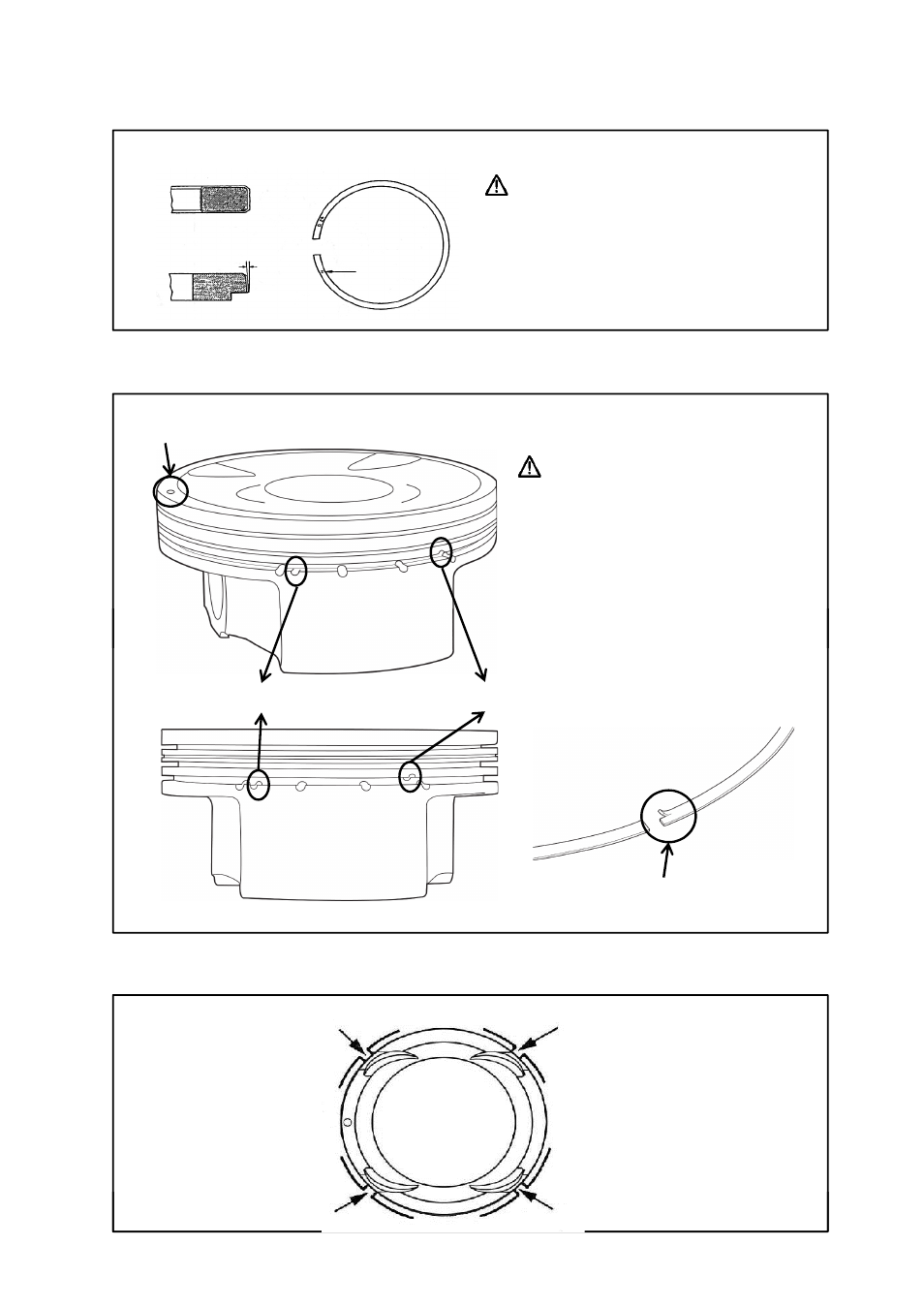

（２）ピストンリングの確認
キット内のピストンを使用する際、ピストンリングの取り付けにおいて下記の点を注意してください。
① リングの上下面
リングの打刻マーク側を上にしてください。
②オイルリングサイドレールの合口
オイルリングサイドレールの回り止めを
ピストン側の凸部に入れて組付けを
行ってください。
トップリング
セカンドリング
打刻マーク
ピストンマーク
4
③ピストンの合口
サイドレールロア側回り止め サイドレールアッパー側回り止め
オイルリング回り止め
ピストンマーク
オイルリングの
エキスパンダ
セカンドリングおよび
オイルリングのサイドレール下
トップリング
オイルリングの
サイドレール上 セカンドリングおよび
オイルリングのサイドレール下 サイドレール上
