PARA CAmbIAR lA SAlIDA DE POTENCIA
El cuadro que sigue a continuación muestra las potencias disponibles
para cada modelo. Cada calefactor está cableado en fábrica para su
potencia máxima. Para cambiar la potencia (watts), retire el puente de
cable rojo que está en el lado izquierdo del elemento calefactor (vea la
Fig. 2 ó 3).
mANTENImIENTO
PARA lImPIAR El CAlEfACTOR:
1. Desconecte la alimentación eléctrica en el tablero principal de ser-
vicio.
2. Retire los tornillos y la rejilla.
3. Deslice el calefactor y la caja posterior hacia afuera.
4. Retire la cubierta superior del gabinete.
5. Limpie el soplador y el interior del calefactor mediante una aspi-
radora con accesorio de cepillo.
6. Haga girar cuidadosamente la rueda del soplador con los dedos,
para asegurarse de que se mueva libremente. Verifique si existen
daños o sobrecalentamiento de conectores de cableado o compo-
nentes. Si se descubre algún problema, interrumpa el uso del cale-
factor hasta que sea reparado.
7. Vuelva a colocar la cubierta.
8. Deslice nuevamente el calefactor hasta su posición.
9. Asegure la rejilla y el calefactor con los tornillos.
10. Vuelva a conectar la alimentación eléctrica.
11. Verifique que el calefactor funcione correctamente.
AVISO OPERATIVO
Su calefactor está equipado con un control de límite de temperatura con
reposición automática que lo apagará automáticamente para impedir su
sobrecalentamiento, que podría provocar un incendio. Si esto ocurriera
la luz indicadora se encenderá, y continuará encendida hasta que el
límite vuelva a su estado anterior.
3
LA LUZ INDICADORA ENCENDIDA SIGNIFICA QUE EL CALEFACTOR HA
ESTADO SOMETIDO A ALGUNA CONDICIÓN ANORMAL QUE CAUSÓ SU
SOBRECALENTAMIENTO. REVISE EL CALEFACTOR PARA ASEGURARSE
DE QUE NO HAYA SIDO BLOQUEADO DE ALGUNA MANERA (SI FUERA ASÍ,
ELIMINE EL BLOQUEO). SI NO HUBIERA INDICACIÓN DE BLOQUEO, SE
RECOMIENDA HACER REVISAR EL CALEFACTOR POR UN ELECTRICISTA O
SERVICIO DE REPARACIÓN RECONOCIDO, PARA ASEGURARSE DE QUE
EL CALEFACTOR NO HAYA SUFRIDO ALGÚN DAÑO.
ATENCIÓN
!
PARA ImPEDIR DAÑOS Al CAlEfACTOR O UN POSIblE RIESGO DE
INCENDIO,
SI SE UTILIZA UN TERMOSTATO DE PARED: NO PUEDE UTI-
LIZARSE CON ESTE CALEFACTOR UN TERMOSTATO DE DOBLE POLO DEL
TIPO EN EL QUE AMBOS POLOS SON CICLADOS (ENERGIZADOS/DESEN-
ERGIZADOS) POR EL CAMBIO DE TEMPERATURA.
SÓLO UN POLO PUEDE ESTAR CICLADO, Y ESTE POLO DEBE CONECTAR
Y DESCONECTAR ÚNICAMENTE EL ELEMENTO CALEFACTOR Y NO EL
MOTOR. EL CICLADO DE AMBOS CONDUCTORES DE ALIMENTACIÓN
ANULARÁ LA FUNCIÓN DE APAGADO CON RETARDO DE VENTILADOR, LO
QUE PROVOCARÁ SOBRECALENTAMIENTO Y POSIBLES DAÑOS AL CALE-
FACTOR.
ATENCIÓN
!
SU CALEFACTOR ESTÁ PROVISTO DE UN FUSIBLE TÉRMICO DE SEGURI-
DAD DE RESERVA, QUE SE ABRIRÁ ÚNICAMENTE SI EL CALEFACTOR
NECESITA UNA REPARACIÓN IMPORTANTE. NO PUENTEE ESTE fUSIblE.
EL CALEFACTOR PUEDE REPARARSE ÚNICAMENTE EN UN CENTRO DE
SERVICIO CALIFICADO.
!
Modelo Potencia Tensión Corriente
Nº (watts) (volts) (amperes)
ESPECIfICACIONES
L1
TIERRA
L2 ó N
TOMACORRIENTE Y ENCHUFE
Termostato de pared remoto de
doble polo
Polo ciclado
(energiza-
do/desener-
gizado) por
temperatura
Este conductor alimenta el
motor, y no debe estar
sometido a los ciclos del
termostato
Polo de encendido/apagado manual
N
e
g
ro
A
z
u
l
A
z
u
l
Fusible
térmico
P
u
e
n
te
d
e
c
a
b
le
,
ro
jo
Elemento calefactor trasero
Elemento calefactor delantero
Retardo de venti-
lador
Motor
Límite térmi-
co con
reposición
automática Luz
240 V - Negro
120 V - Blanco

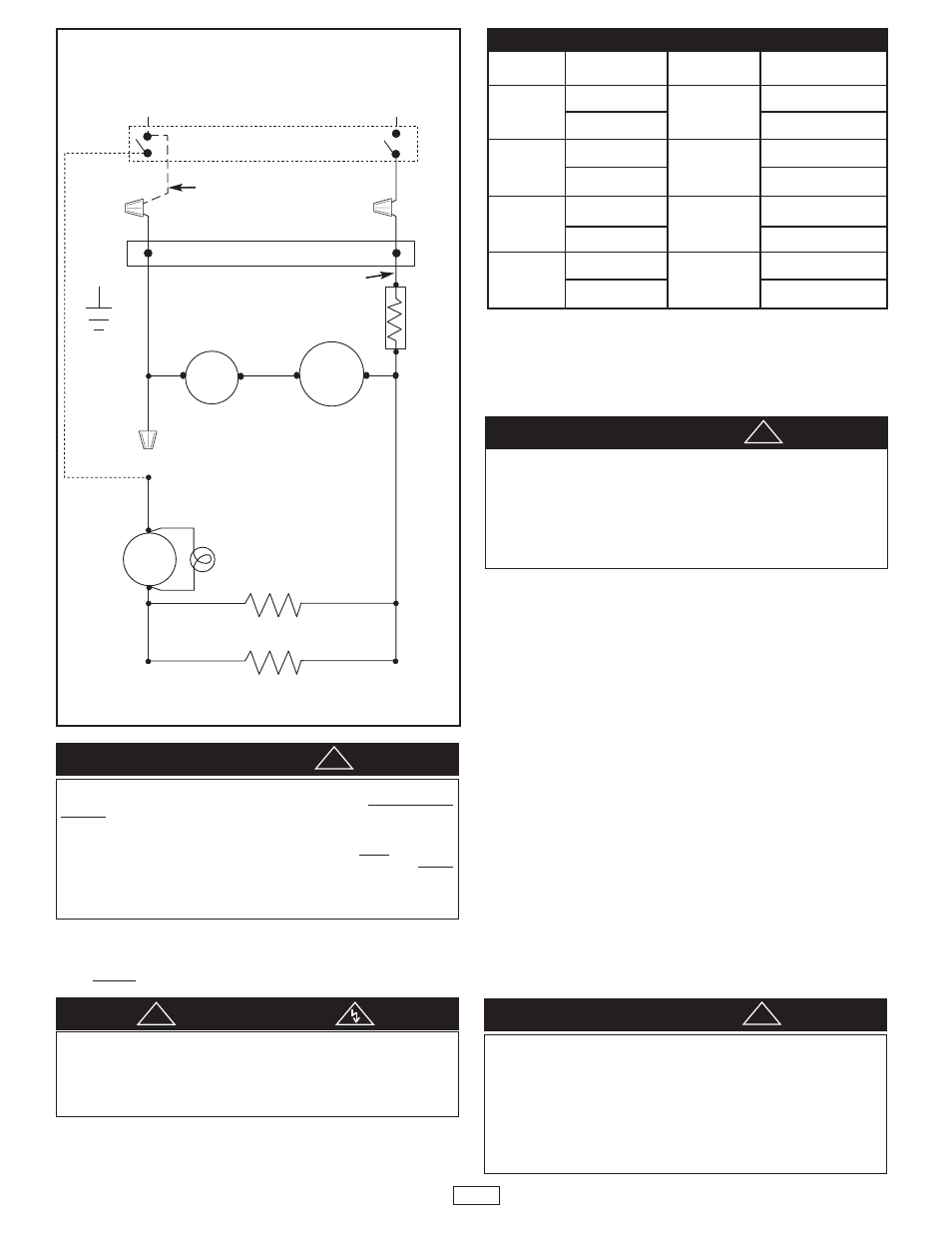

Fig. 3 Cableado con termostato remoto (vea las palabras de
atención y la nota a continuación de este diagrama)
A
Diagrama de conexionado – Calefactor a ras del piso
Para funcionamiento de baja potencia retire el puente de cable rojo
PARA UN FUNCIONAMIENTO CORRECTO Y SEGURO ININTERRUMPIDO, SU
CALEFACTOR DEBE INSPECCIONARSE Y LIMPIARSE PERIÓDICAMENTE.
SEGÚN SEA LA APLICACIÓN, EL CALEFACTOR DEBE INSPECCIONARSE Y
LIMPIARSE AL MENOS UNA VEZ AL AÑO. SI EL CALEFACTOR SE UTILIZA
COMO FUENTE DE CALOR PRINCIPAL INSPECCIÓNELO Y LÍMPIELO AL
MENOS DOS VECES AL AÑO, O MÁS A MENUDO SI FUERA NECESARIO. NO
CONTINÚE UTILIZANDO ESTE CALEFACTOR SI SE HA ACUMULADO
PELUSA Y SUCIEDAD EN SU INTERIOR.
ATENCIÓN !
Nota: los modelos de 1100 watts pueden cablearse únicamente con
un termostato remoto de corte de línea, que cicla al calefactor
entero (elementos calefactores y motor). los modelos de 1500
watts DEbEN cablearse como se muestra en la fig. 3.
ADVERTENCIA
S1550B
S1504B
S1100B
S1104B
120
240 / 208
120
240 / 208
1 500
750
1 500 / 1 126
750 / 563
1 125
563
1 125 / 844
563 / 422
12,5
6,3
6,3 / 5,4
3,1 / 2,7
9,4
4,7
4,7 / 4,1
2,3 / 2,0
