GUARDACABLE
Referencia figura 1.
1. Taladrar orificios de 5/32" de
diámetro en la hendidura en las
ubicaciones ilustradas.
2. Instalar los elementos térmicos de
acuerdo con las instrucciones
provistas con los elementos.
3. Colocar en posición el guardacable
sobre el calentador según ilustrado
y fijar al calentador (dentro de los
orificios de
5 /
32
" taladrados en el
paso 1) usando los tornillos no. 10
provistos.
4. Asegurar el guardacable al
calentador usando los tornillos no.
10 provistos.
CAMISA RED VYCOR
Nota: Para usar en los
elementos de las lámparas de
cuarzo solamente.
NO tocar los elementos de la
lámpara de cuarzo con las manos
expuestas, ya que la sal en la
transpiración puede deteriorar el
cuarzo y resultar en una falla
prematura.
1. Fijar un extremo del elemento de la
lámpara de cuarzo según indicado
en las instrucciones provistas con
los elementos.
2. Deslizar cuidadosamente la camisa
Red Vycor sobre el elemento.
3. Colocar el elemento en posición en
el reflector y continuar con la
instalación del elemento, según
indicado por las instrucciones con
los elementos.
MENSULA DE MONTAJE DE
INCLINACION AJUSTABLE
Las ménsulas de montaje de
inclinación ajustable reemplazan
las ménsulas de montaje provistas
con el armazón del calentador.
Referencia figura 2.
1. Determinar la ubicación de montaje
según indicado por las
instrucciones provistas con el
armazón del calentador.
2. NO fijar las ménsulas de montaje
provistas originalmente.
3. En un banco de trabajo u otra
superficie plana, fijar las ménsulas
de inclinación ajustable a los
extremos de la cubierta del
guardacables usando pernos,
arandelas estrellas y tuercas
provistas con el armazón del
calentador.
4. Extraer la cubierta del
guardacables/ménsulas de montaje
de la base del guardacables, según
indicado en las instrucciones
provistas con el armazón del
calentador.
5. Montar la cubierta del
guardacables/ménsulas de montaje
al cieloraso y asegurar usando
fijadores de tamaño suficiente
como para sostener
suficientemente el calentador y los
accesorios opcionales usados.
6. Proceder con la instalación del
calentador según indicado por las
instrucciones provistas con el
armazón del calentador.
REFLECTORES
ANODIZADOS DE ORO
Referencia figura 3.
1. Colocar el armazón del calentador
en un banco de trabajo u otra
superficie plana.
2. Si están instalados los elementos,
extraerlos ahora. El reflector no
puede reemplazarse con los
elementos instalados.
3. Extraer los tornillos fijadores del
reflector y guardarlos para
usarlos.
4. Aplicando una presión leve,
oprimir el botón de uno de los
lados del reflector hasta que el
extremo del mismo esté fuera del
armazón.
5. Girar el reflector alejado del
armazón.
6. Instalar el reflector de repuesto
invirtiendo la secuencia.
2

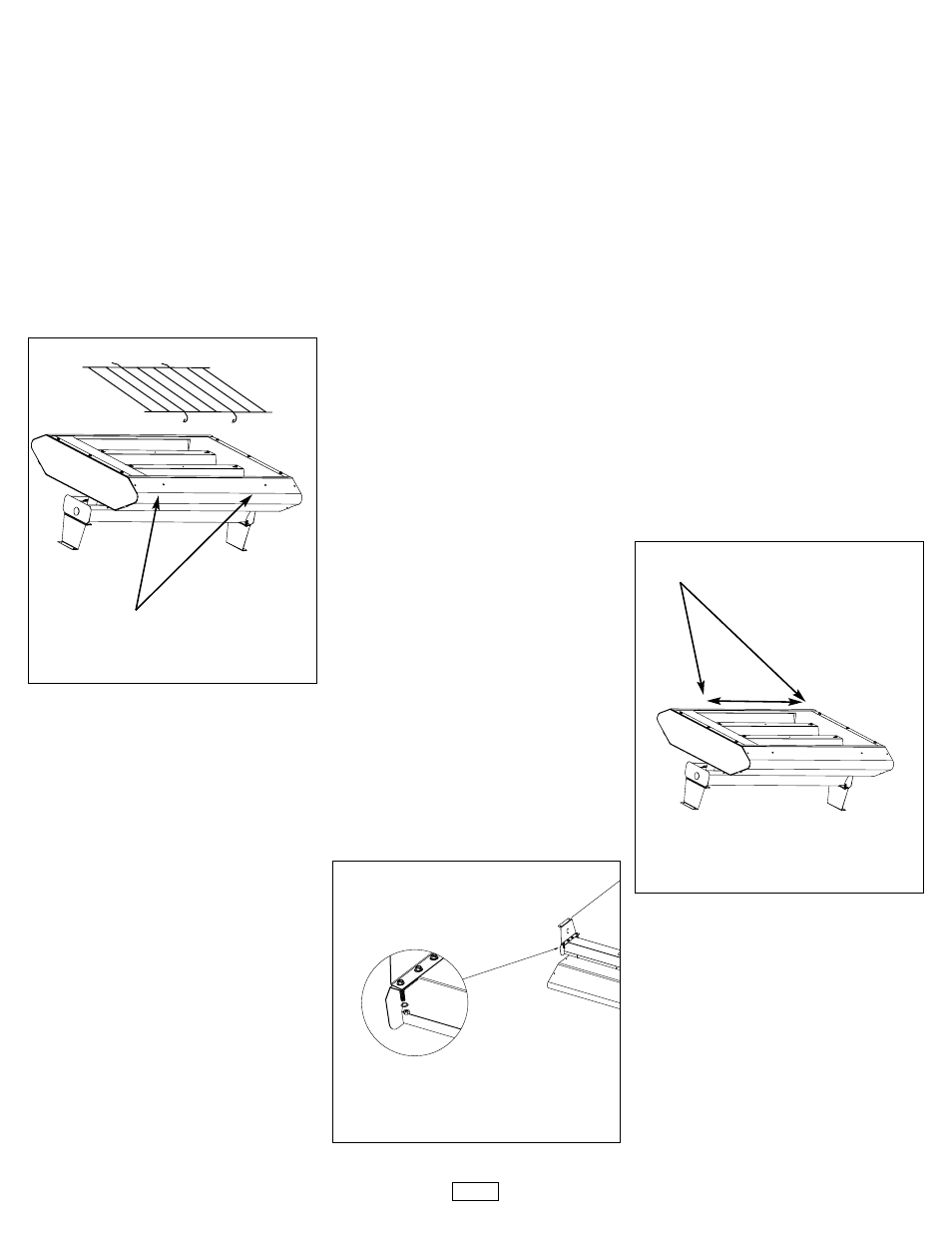

Ubicación típica de
taladrado en la hendidura
Tornillo de fijación del reflector
Típico
(2 en los calentadores de 2 elementos)
(4 en los calentadores de 3 elementos )
Figura 1
Figura 3
(Typical 4 Locations)
Figure 4A
Figura 2
Figura 4A
(4 ubicaciones típicas)
