Diagrama de espacios libres:
Para un funcionamiento seguro y eficiente, siempre mantenga los sigu-
ientes espacios libres mínimos (vea Fig. 1):
Entre la parte inferior del calefactor y el piso con acabado:
• Para los modelos de 188 watts por pie o más, la parte inferior de las
unidades debe montarse a al menos 2” de distancia del piso.
• Modelos con entrada de aire inferior (por abajo):
- 100 a 188 watts por pie – 2 pulgadas (51 mm)
Entre la parte superior del calefactor y el techo/cielo raso (todos los
modelos):
- 36 pulgadas (914 mm) mínimo
Entre la parte superior del calefactor y la parte inferior de cortinas (Vea
el ejemplo 2):
- 6 pulgadas (152 mm) mínimo
NOTA IMPORTANTE: Ciertas telas y materiales de vinilo (tales como
persianas de vinilo) podrían dañarse por el aire caliente procedente del
calefactor y no deben instalarse encima del calefactor.
Entre la parte delantera del calefactor y cortinas de longitud completa
(Vea el ejemplo 1):
- Distancia mínima entre la parte inferior de cortinas y el piso – 2-1/2
pulgadas (64 mm)
- Distancia mínima entre la parte superior de cortinas y el techo/cielo
raso – 1/2 pulgada (13 mm)
- Distancia mínima entre la parte delantera del calefactor y el pliegue
más cercano de la cortina – 2 pulgadas (51 mm)
Entre la parte superior del calefactor y la parte inferior del antepecho de
ventana (base de la ventana):
- 12 pulgadas (305 mm) mínimo
8
No. 12 AWG
No. 10 AWG
No. 8 AWG
5
4
2 7 ampères
9 ampères
12.0 ampères
5 ampères
7 ampères
10 Amps
4.5 ampères
6 ampères
-
Tamaño de
alambre de
cobre para
90°C
Número Máx.
de alambres
instalados en
conducto
interno
Hasta 2
alambres
3 a 4
alambres
4 a 5
alambres
Corriente máxima permisible

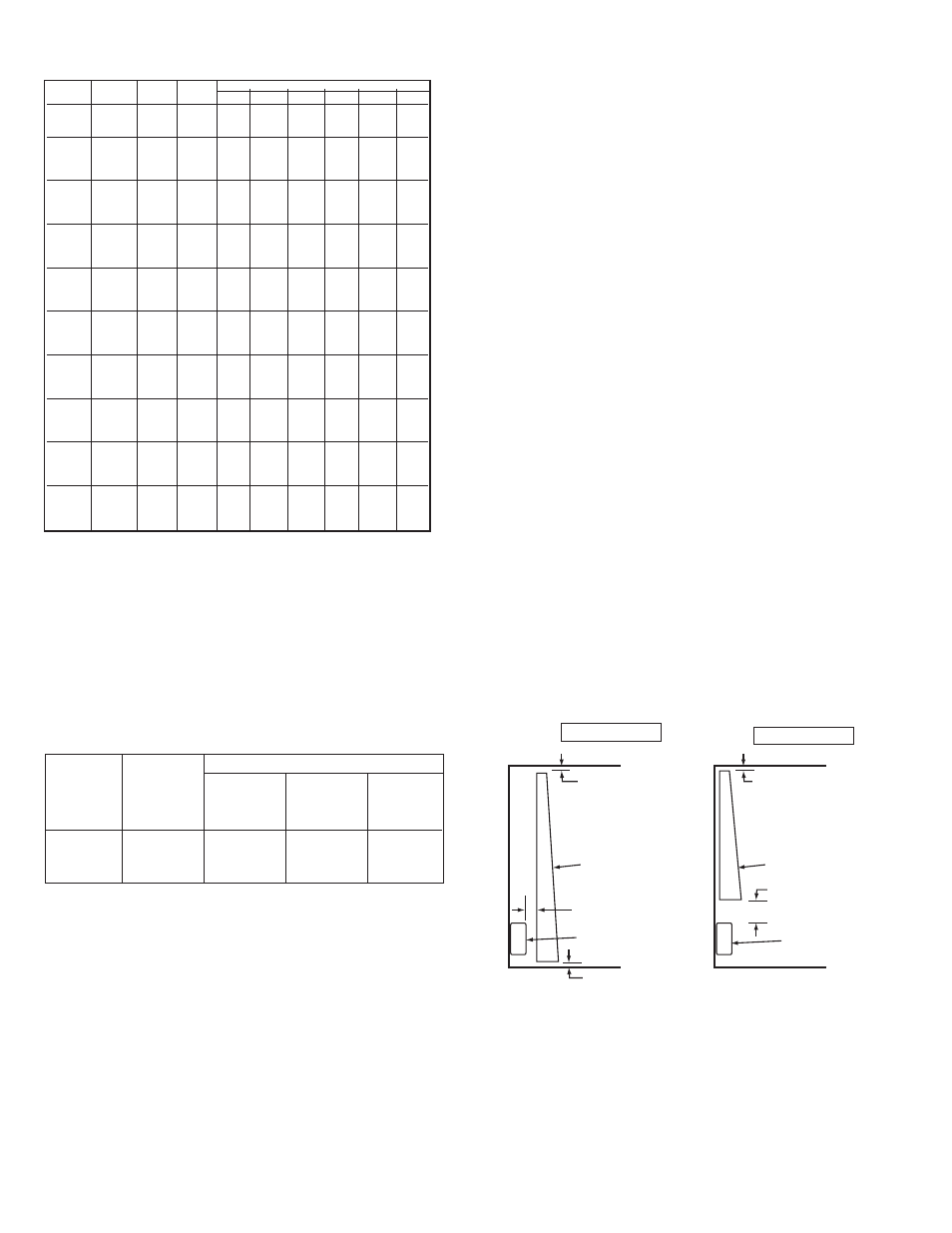

Tabla B. Dimensiones de los alambres de instalación en campo
Número de Longitud Watts Watts Amperaje
catálogo "L" por pie total 120 V 208 V 240 V 277 V 347 V 600 V
22100 100 200 -- 1.0 -- -- -- --
22150 24” 150 300 2.5 1.4 1.3 -- -- --
22188 (610 mm) 188 376 3.1 1.8 1.6 1.4 -- --
02100 100 200 1.7 1.0 0.8 -- -- --
02125 28" 125 250 2.1 1.2 1.0 0.9 -- --
02150 (711 mm) 150 300 2.5 1.4 1.3 1.1 -- --
02188 188 376 3.1 1.8 1.6 1.4 -- --
03100 100 300 2.5 1.4 1.3 1.1 -- --
03125 3' 125 375 3.1 1.8 1.6 1.4 1.1 --
03150 (914 mm) 150 450 3.8 2.2 1.9 1.6 1.3 --
03188 188 564 4.7 2.7 2.4 2.0 1.6 --
04100 100 400 3.3 1.9 1.7 1.4 1.2 --
04125 4' 125 500 4.2 2.4 2.1 1.8 1.4 --
04150 (1219 mm) 150 600 5.0 2.9 2.5 2.2 1.7 --
04188 188 752 6.3 3.6 3.1 2.7 2.2 1.3
05100 100 500 4.2 2.4 2.1 1.8 1.4 0.8
05125 5' 125 625 5.2 3.0 2.6 2.3 1.8 1.0
05150 (1524 mm) 150 750 6.3 3.6 3.1 2.7 2.2 1.3
05188 188 940 7.8 4.5 3.9 3.4 2.7 1.6
06100 100 600 5.0 2.9 2.5 2.2 1.7 1.0
06125 6' 125 750 6.3 3.6 3.1 2.7 2.2 1.3
06150 (1829 mm) 150 900 7.5 4.3 3.8 3.2 2.6 1.5
06188 188 1128 9.4 5.4 4.7 4.1 3.3 1.9
07100 100 700 -- 3.4 2.9 2.5 2.0 1.2
07125 7' 125 875 -- 4.2 3.6 3.2 2.5 1.5
07150 (2134 mm) 150 1050 -- 5.0 4.4 3.8 3.0 1.8
07188 188 1316 -- 6.3 5.5 4.8 3.8 2.2
08100 100 800 -- 3.8 3.3 2.9 2.3 1.3
08125 8' 125 1000 -- 4.8 4.2 3.6 2.9 1.7
08150 (2438 mm) 150 1200 -- 5.8 5.0 4.3 3.5 2.0
08188 188 1504 -- 7.2 6.3 5.4 4.3 2.5
09100 100 900 -- 4.3 3.8 3.2 2.6 1.5
09125 9' 125 1125 -- 5.4 4.7 4.1 3.2 1.9
09150 (2743 mm) 150 1350 -- 6.5 5.6 4.9 3.9 2.3
09188 188 1692 -- 8.1 7.1 6.1 4.9 2.8
10100 100 1000 -- 4.8 4.2 3.6 2.9 1.7
10125 10' 125 1250 -- 6.0 5.2 4.5 3.6 2.1
10150 (3048 mm) 150 1500 -- 7.2 6.3 5.4 4.3 2.5
10188 188 1880 -- 9.0 7.8 6.8 5.4 3.1
Tabla A - SLQDB (Datos técnicos)
CEILING
FLOOR FLOOR
DRAPES
HEATER
W
A
L
L
W
A
L
L
CEILING
MIN. 1/2”
(13 mm)
MIN. 2”
(51 mm)
MIN. 2-1/2”
(64 mm)
MIN. 1/2”
(13 mm)
MIN. 6”
(152 mm)
HEATER
DRAPES
Fig. 1: Espacio libre para cortinas
Ejemplo 1
Ejemplo 2
CIELO RASO CIELO RASO
1-1/2” min.
(13 mm)
1-1/2” min.
(13 mm)
2-1/2” min.
(64 mm)
2” min.
(51 mm)
6” min.
(152 mm)
CALEFACTOR
CALEFACTOR
PISO PISO
P
A
R
E
D
P
A
R
E
D
CORTINAS CORTINAS
