Pin Assignments for I/O Connectors: Dell™ XPS M140 Service Manual
file:///C|/Users/santhosh_v.ASIA-PACIFIC/Desktop/Hawke/New%20folder/pinouts0.htm[2/21/2014 11:34:08 AM]
4
NC
12
DDC_DATA
5
GND
13
CRT_HS
6
GND
14
CRT_VS
7
GND
15
DDC_CLK
8
GND

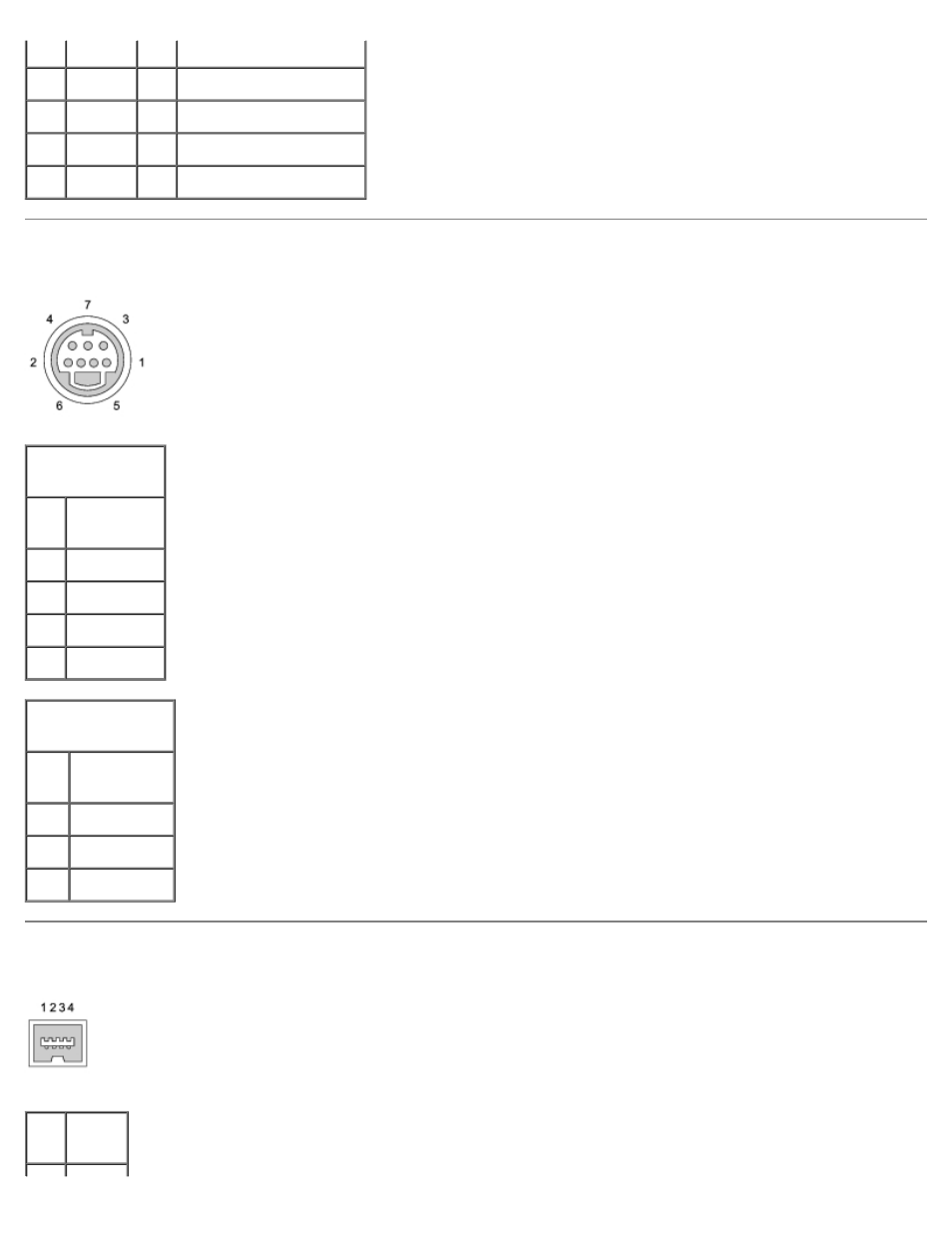

S-Video TV-Out Connector
S-Video
Pin Signal
1
GND
2
GND
3
DLUMA-L
4
DCRMA-L
Composite Video
Pin Signal
5
NC
6
DCMPS-L
7
GND
IEEE 1394 Connector
Pin Signal
