96
Guía de instalación del rack
Marcado del rack
Para un sistema 5-U, debe asignar 5 U (22 cm) de espacio vertical para cada sistema que instale en el rack
(vea la figura 1-2).
Los armarios rack que cumplen los estándares EIA-310 tienen un patrón alterno de tres orificios por unidad
de rack con un espacio entre orificios de centro a centro (empezando por el orificio superior de un espacio
1-U) de 15,9 mm, 15,9 mm y 12,7 mm para los rieles verticales frontal y posterior (vea la figura 1-2).
Los armarios rack pueden tener orificios redondos o cuadrados.
NOTA:
los rieles verticales se pueden marcar con líneas horizontales y números en incrementos de 1-U. Si lo
desea, puede anotar en un papel las marcas numéricas del riel vertical del rack. No es necesario marcar el rack
con rotulador ni con cinta adhesiva.
NOTA:
en caso de que el rack ya esté marcado, no es necesario realizar este procedimiento.

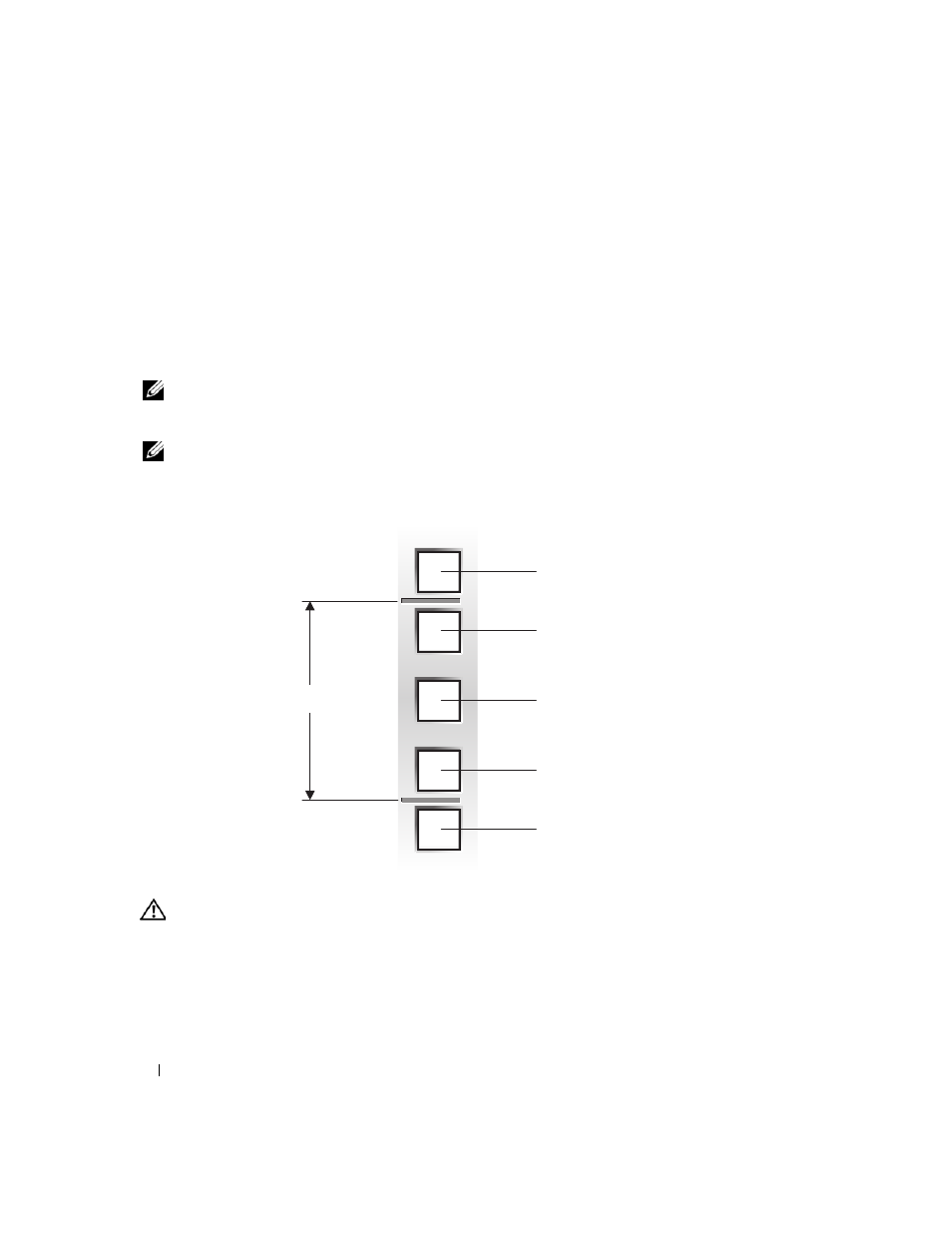

Figura 1-2. Una unidad de rack
PRECAUCIÓN:
si va a instalar más de un sistema, instale los ensamblajes de rieles deslizantes de modo
que el primer sistema quede instalado en la posición más baja disponible en el rack.
1 U (44 mm)
12,7 mm
15,9 mm
15,9 mm
12,7 mm
