Guide d'installation du rack

35

3 À l'arrière de l'armoire, tirez sur la plaque de fixation jusqu'à ce que les trous de montage s'alignent

avec les trous correspondants du rail vertical arrière.

4 Insérez deux vis cruciformes 10-32 x 0,5 pouce dans les trous supérieur et inférieur de la plaque pour

fixer le rail de montage au rail vertical arrière du rack.

5 Recommencez les étapes 1 à 4 pour fixer le rail de montage de l'autre côté du rack.

REMARQUE :

vérifiez que les rails de montage sont montés à la même position verticale de chaque côté

du rack.

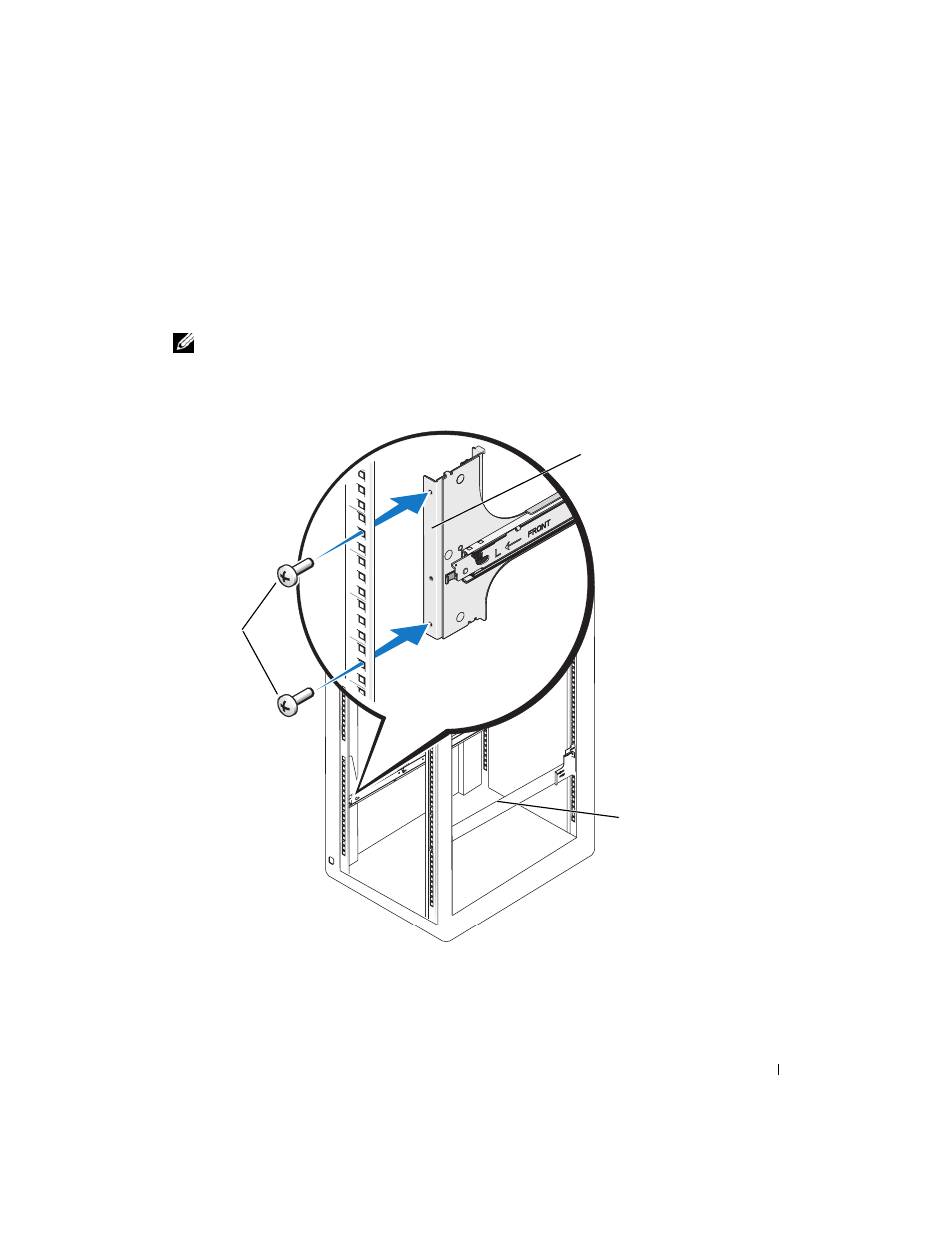

Figure 1-6.

Installation des rails VersaRails

1

Vis cruciformes à tête plate

2

Plaque de fixation

3

Rails de montage

2

Avant du rack

3

1
