34
Guide d'installation du rack

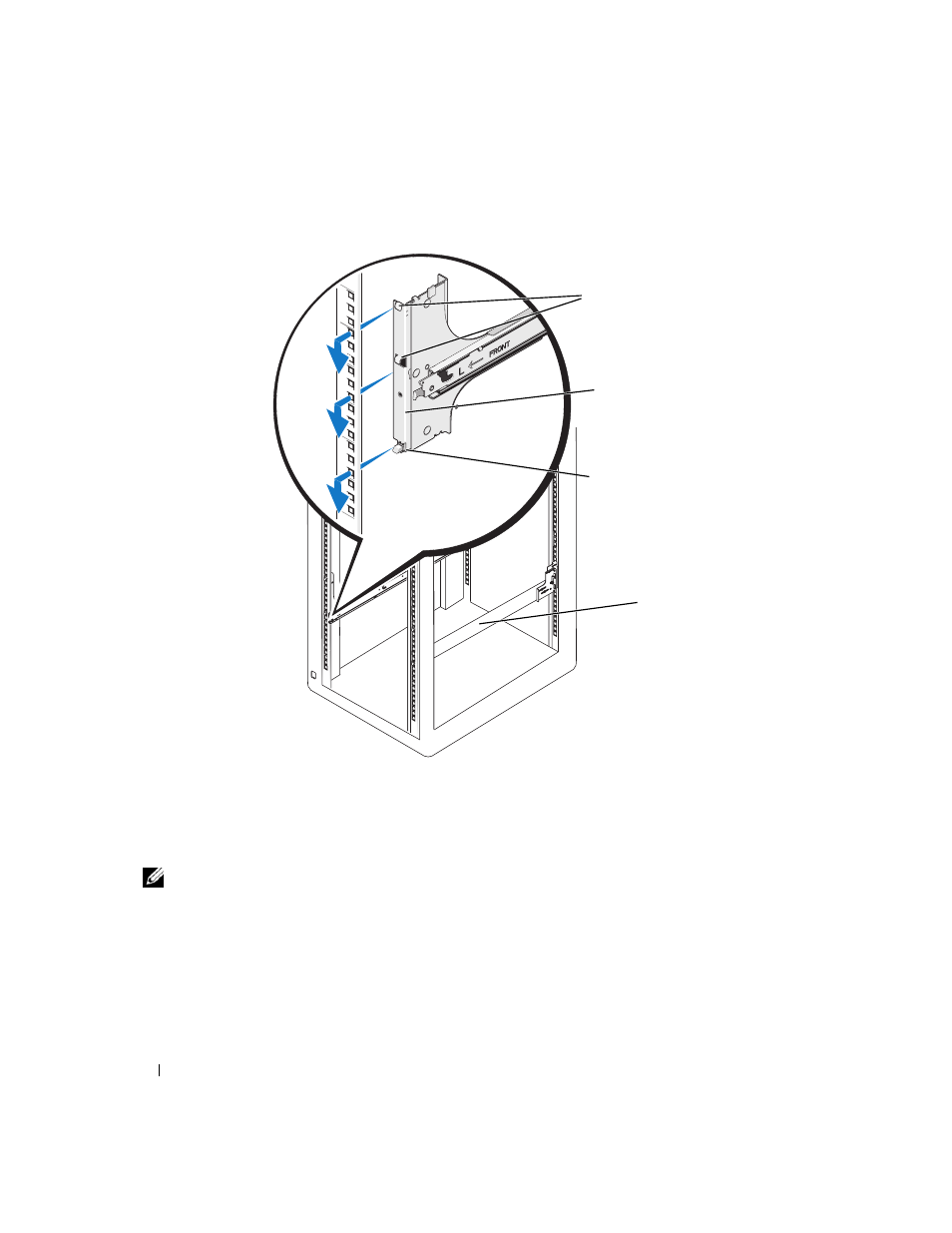

Figure 1-5. Installation des rails RapidRails
Installation des rails VersaRails
REMARQUE :
vérifiez que les supports de montage rotatifs des rails sont montés en configuration VersaRails,
comme illustré figure 1-6. Voir “Configuration des rails coulissants”, à la page 32.
1 À l'avant du rack, positionnez l'un des rails de façon que sa plaque de fixation soit située entre les
marques ou les emplacements numérotés sur les rails verticaux (voir “Marquage du rack”,
à la page 30).
2 Insérez deux vis cruciformes à tête plate 10-32 x 0,5 pouce dans les trous supérieur et inférieur de
la plaque de fixation (voir la figure 1-6).
1 Crochets de montage 2 Plaque de fixation 3 Bouton-poussoir
4 Rails de montage
2
1
Avant du rack
4
3
