ラック取り付けガイド

図 1-5 RapidRails の取り付け

VersaRails の取り付け

メモ：

マウントレール上の回転取り付けブラケットが、図 1-6 に示すように VersaRail 構成になってい

ることを確認します。「スライドレールアセンブリの構成」（76 ページ）を参照してください。

1

ラックキャビネットの前面で、フランジが垂直レールに付けた印または数えた穴の位置の間の

スペースに収まるように、1 つ目のマウントレールの位置を合わせます（「ラックへの印付け」

（74 ページ）を参照）。

2

10-32 x 0.5

インチフランジヘッドプラスネジを、取り付けフランジの一番上と下の穴に差し込

みます ( 図 1-6 を参照 )。

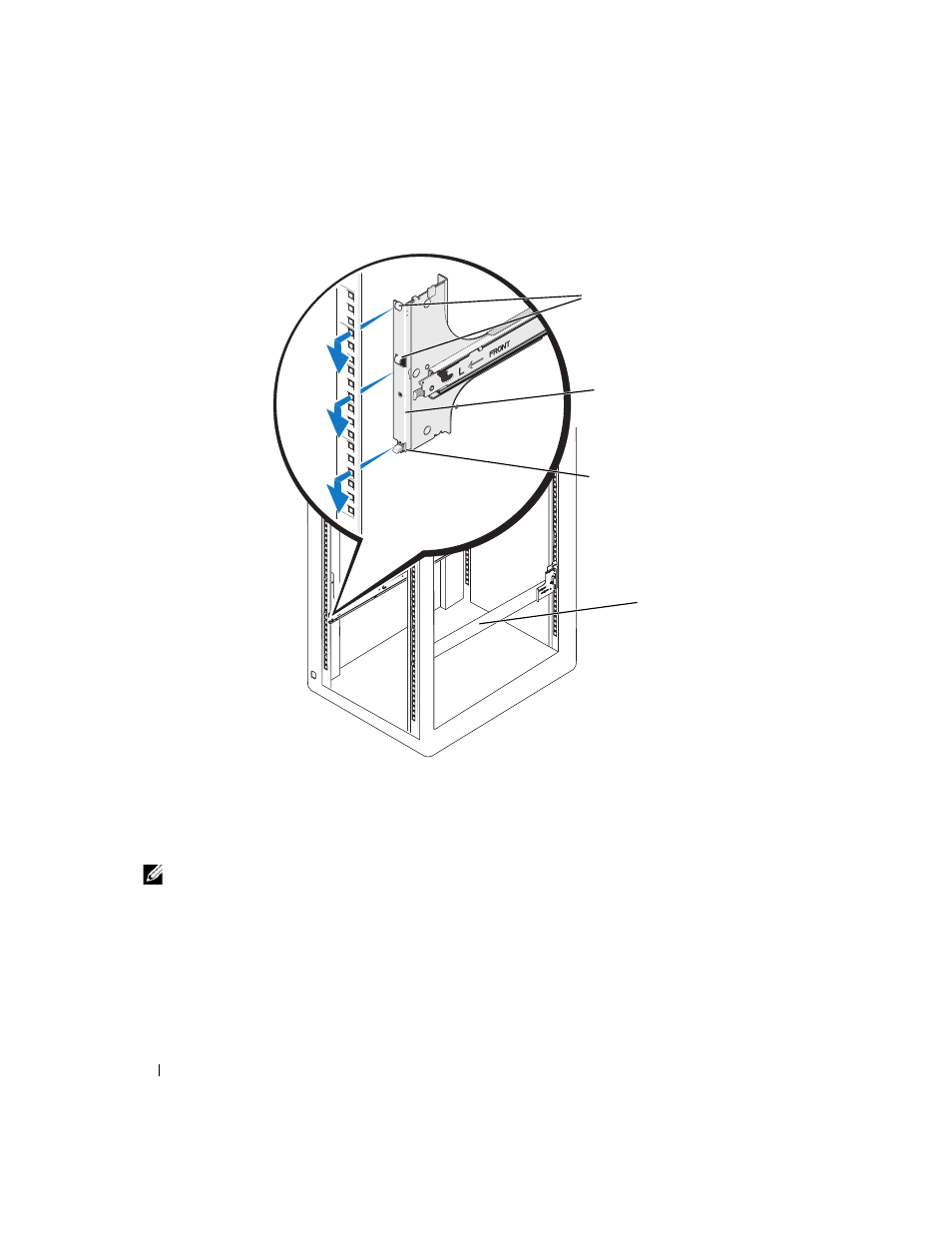

1

取り付けフック

2

取り付けブラケットフランジ

3

押しボタン

4

マウントレール

2

1

ラック正面

4

3
