4 柱型ラックの取り付け

ケーブルの配線

1

アーム内にケーブルを配線できるようにするために、ケーブルマネージメントアーム上部のワ

イヤーケーブルバスケットリッドを開きます（図 1-14 を参照）。

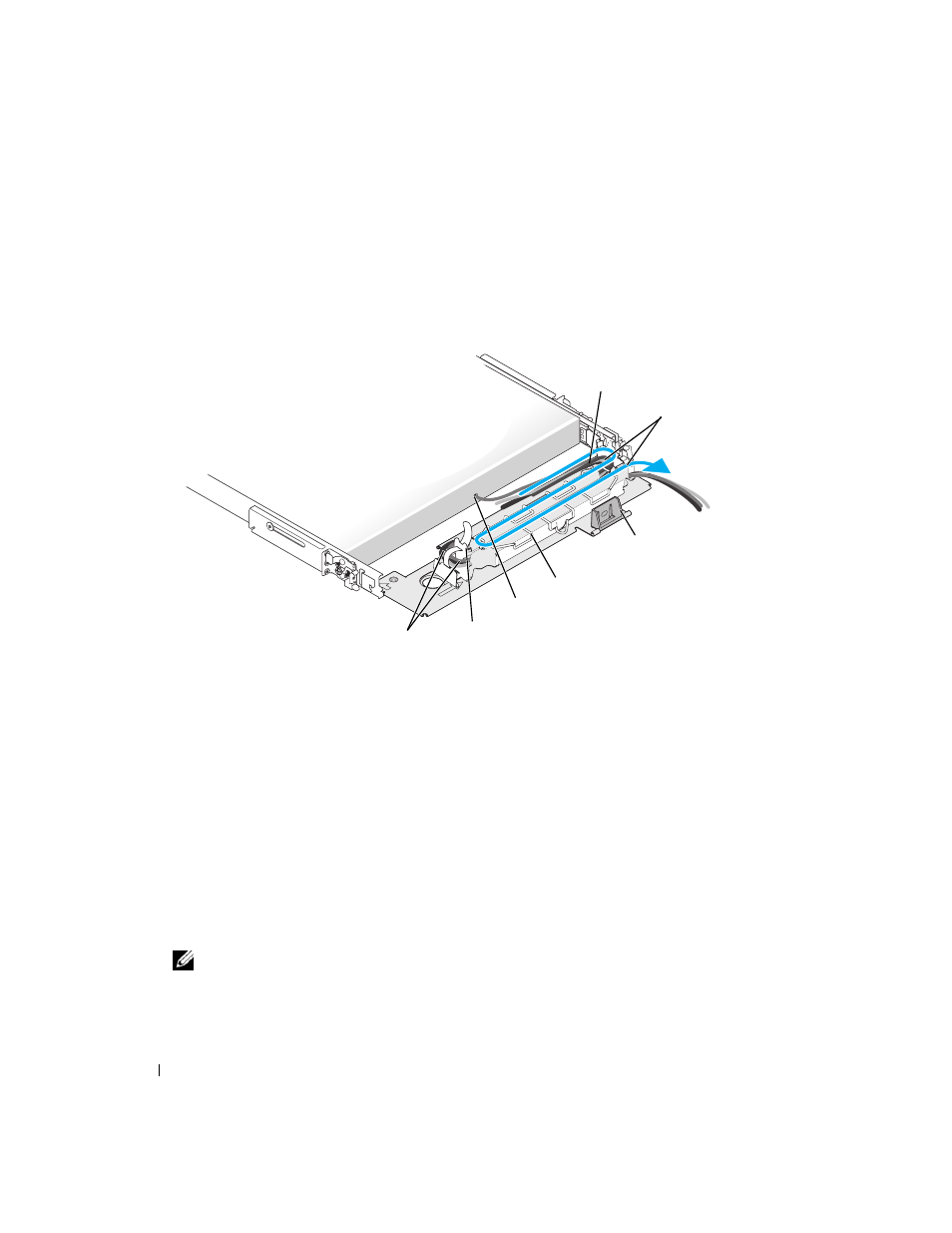

図 1-14 ケーブルマネージメントアームでのケーブルの配線

2

必要に応じて、システムステータスインジケータケーブルをシステム背面パネルのコネクタに

接続します。
システムステータスインジケータケーブルをケーブルマネージメントアームに通し、
LED

が付いた端をケーブルマネージメントアームの端のスロットに挿入します。

3

I/O

ケーブルコネクタと電源ケーブルコネクタを、システム背面パネルの各コネクタに接続し

ます。
ケーブル接続の詳細については、ご使用のシステムの『はじめに』、または『ハードウェア

オーナーズマニュアル』を参照してください。

メモ：

電源装置の背面にあるストレインリリーフループを使用して、電源ケーブルのストレイン

リリーフに役立てます。

4

ラックキットに付属のタイラップを使用して、ラック内の隣接するシステムの邪魔にならない

ようにケーブルを束ねます。

1

ケーブルマネージメントアーム

2

取り付け済みのタイラップ

3

ケーブルマネージメントアー

ム保持ラッチ

4

バスケットリッド

5

システムステータスインジ

ケータケーブルのコネクタ

6

ベルクロストラップ

7

取り付け済みのタイラップ
