Instalación de los rieles de montaje en el rack – Dell PowerEdge SC1435 User Manual
Page 177

Instalación del rack de cuatro postes
175
Instalación de los rieles de montaje en el rack
NOTA:
las instrucciones siguientes corresponden tanto a los rieles de montaje deslizantes como a los estáticos.
Instalación de los rieles de montaje RapidRails
1 En la parte frontal del armario rack, coloque uno de los rieles de montaje de forma que la superficie
de montaje del soporte quede situada entre las marcas o la cinta que ha colocado (o las posiciones
numeradas) en los rieles verticales de la sección “Marcado del rack” (vea la figura 1-7).
El gancho de montaje superior de la superficie de montaje de soporte frontal debe entrar en el orificio
superior entre las marcas realizadas en los rieles verticales.

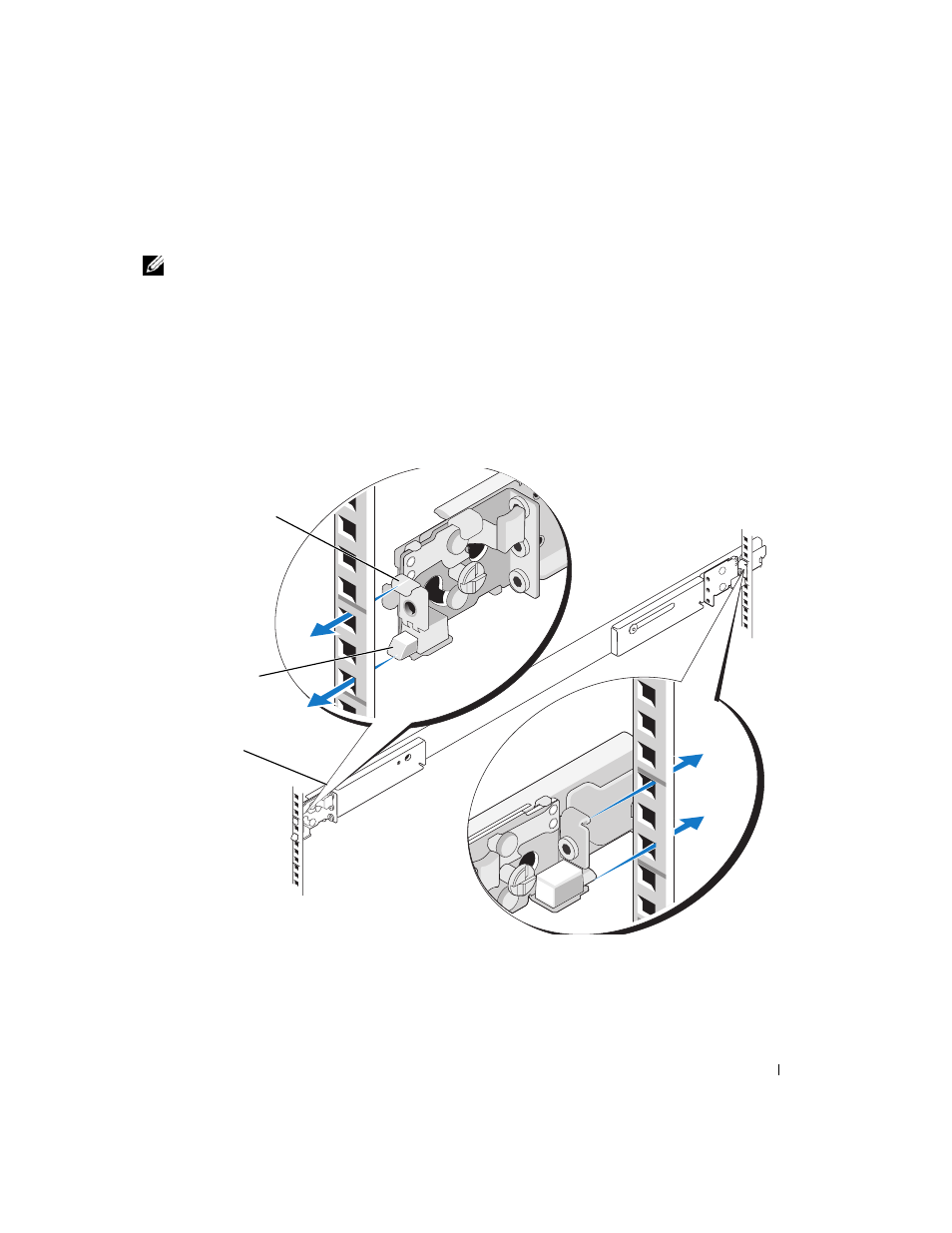

Figura 1-7.
Instalación de los rieles de montaje RapidRails
1
Ganchos de montaje (2)
2
Pulsadores (2)
3
Rieles de montaje (2)
Parte frontal del rack
1
2
3
