Instalación del rack de cuatro postes
183
Instalación del brazo para tendido de cables
NOTA:
el brazo para tendido de cables se puede colocar tanto en el riel de montaje de la derecha como en el
de la izquierda, según cómo desee dirigir los cables desde el sistema.
1 Si es necesario, libere el retén del centro del seguro de retención del brazo para tendido de cables
en la bandeja y gire el seguro hacia abajo (vea la figura 1-12).
2 En la parte posterior del sistema, encaje el pestillo del extremo frontal del brazo para tendido de cables
en el soporte más interno del ensamblaje deslizante hasta que el pestillo encaje en su sitio
(vea la figura 1-13).
3 Encaje el pestillo del extremo sin fijar del brazo para tendido de cables en el soporte más externo
del ensamblaje deslizante hasta que el pestillo encaje en su sitio (vea la figura 1-13).

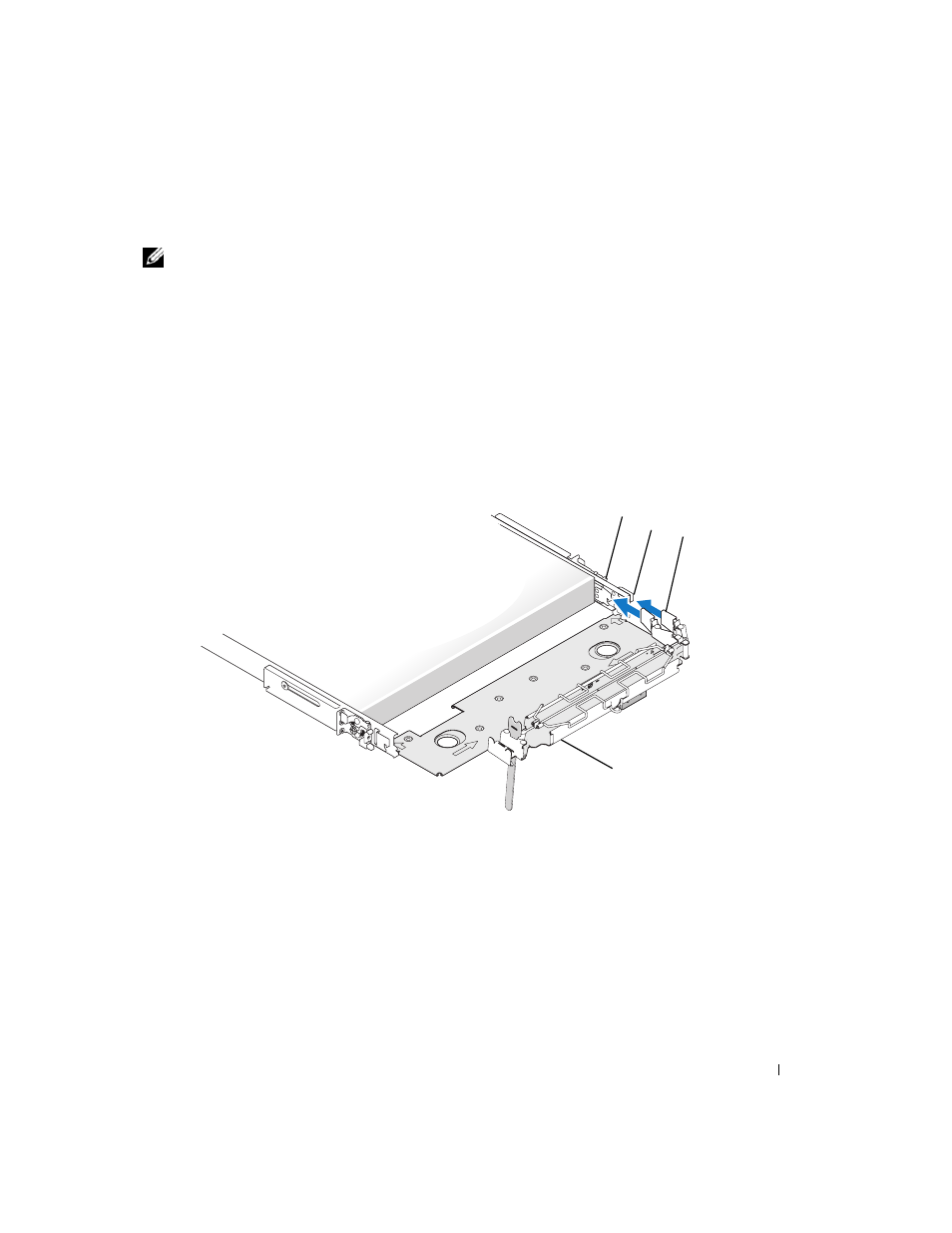

Figura 1-13. Instalación del brazo para tendido de cables
1 Rieles de montaje (2) 2 Soportes (2) 3 Pestillos (2)
4 Brazo para tendido de cables
Parte posterior del sistema
1
2
4
3
