Installation dans un rack à deux montants
69
Contenu du kit de rack
Le kit pour rack à deux montants contient les éléments suivants (voir la figure 2-1) :
• Une paire de rails de montage
• Huit vis cruciformes à tête plate 12-24 x 0,5 pouce
• Fixe-câbles détachables (2) (non représentés figure 2-1)

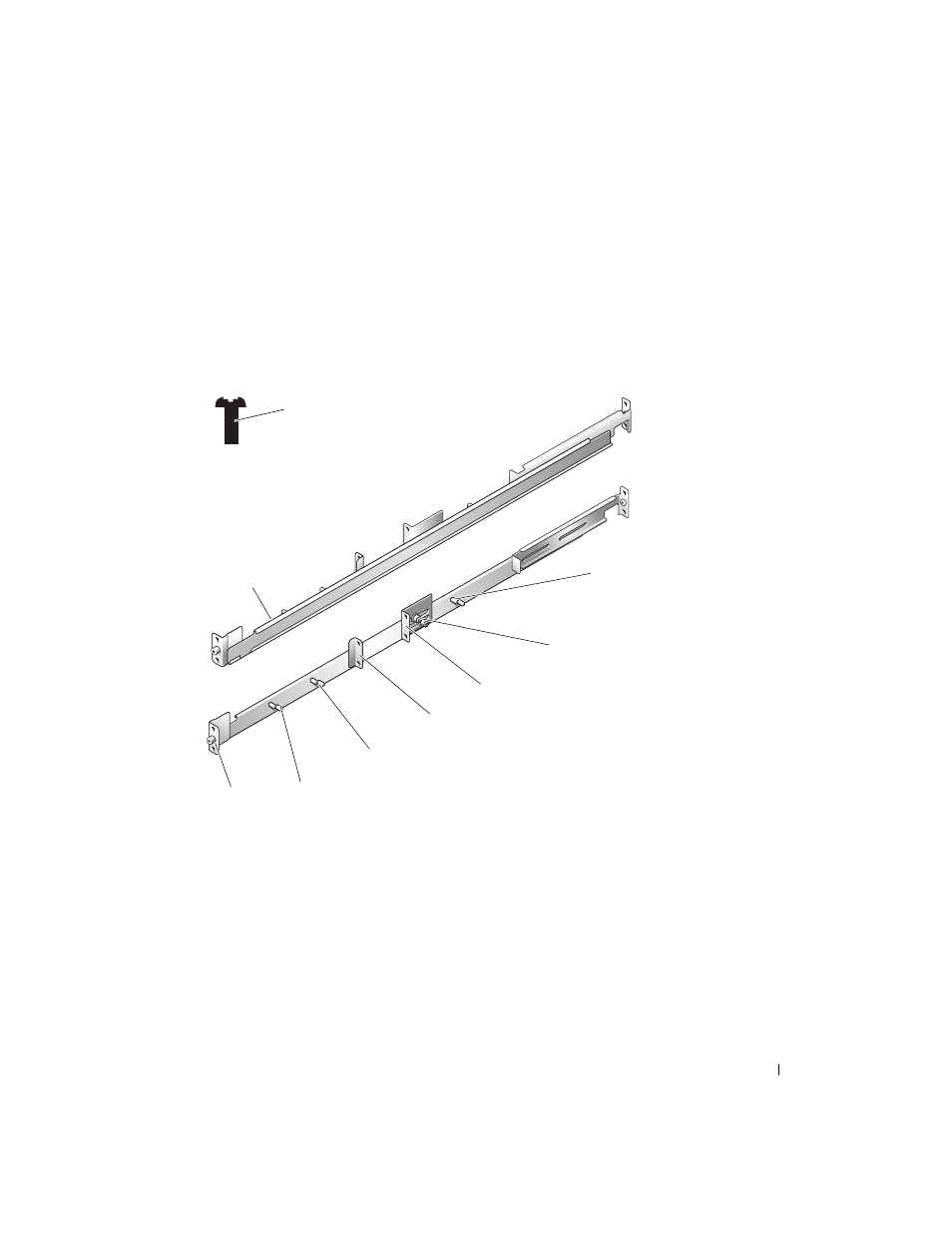

Figure 2-1. Composants d'un kit pour rack à deux montants
1 Huit vis cruciformes à tête
plate 12-24 x 0,5 pouce 2 Goujons filetés de 15,24 cm
(6 pouces) pour montage
central 3 Goujons filetés de 7,62 cm
(3 pouces) pour montage
central
4 Collerette de montage
réglable 5 Collerette pour le montage
central 6 Goujons filetés de 15,24 cm
(6 pouces) pour le montage
encastré
7 Goujons filetés de 7,62 cm
(3 pouces) pour le montage
encastré 8 Collerette pour le montage
encastré 9 Rails de montage (2)
9
1
7
8
6
5
3
2
4
