De basishouder monteren
1. Bevestig de basishouder (A) losjes op het
schuifchassis, zoals in Fig 1, zodanig dat
het vertical gedeelte zich op één lijn bevindt
met de behuizing van de zaagmotor of er net
voorbij zit.
2. Gebruik twee van de ¼” x ½” stopbouten (I),
veerringen (K) en ¼” moeren (J), en draai ze
enkel handmatig aan.
De zwenkas monteren
1. Bevestig de zwenkas (B) losjes op de
basishouder (A) met de resterende ¼” x ½”
stopbout (I), een veerring (K) en een ¼” moer
(J). Draai ook nu enkel handmatig vast.
OPMERKING: Fig 2 toont op welke manier de as
wordt bevestigd, maar de precieze positie van
de as wordt in de volgende stappen bepaald.
2. Bevestig het zwenkboutgeheel – een ¼” x ¾”
stopbout (H), de ¾” x 5/16” vlakke sluitring
(M), veering (K) en ¼” moer (J) – op de gleuf
van de zwenkas (B) vast, zoals afgebeeld in
Fig 2.
OPMERKING: Monteer de gleufriem (C) en de
nyloc moer (L) die zijn afgebeeld in Fig 2 nog
niet.
3. Zorg er vervolgens voor dat dit geheel zich
zowel horizontaal als verticaal op één lijn
bevindt met het voorste scharnierpunt van
de zaag. Hierdoor kunt u de hoogte van het
zaagblad aanpassen zonder de instellingen
van de beugel te wijzigen.
OPMERKING: Op Fig 3 kunt ziet u dat de
zwenkbout op gelijke hoogte zit als het
voorste scharnierpunt van de zaag. U kunt
hiervoor zorgvuldig op zicht uitlijnen, maar het
is beter om de relatieve draaipunten op uw
schuifplaat uit te maten, zoals afgebeeld, met
behulp van een lineal of meetlint
4. Draai de moer, wanneer de zwenkbout op de
juiste plaats zit stevig vast. Draai ook de moer
waarmee de zwenkas (A) op de basishouder
(A) is bevestigd vast.
OPMERKING: Als u een zaag met een opwaartse
verticale beweging hebt is deze uitlijnings
procedure niet nodig. Plaats de zwenkbout
gewoon zodanig in de gleuf dat hij de T-knop
(G) die later gemonteerd wordt niet kan
hinderen.
5. Bevestig de gleufriem (C) aan de zwenkbout
met de ¼” nyloc moer (L), zoals afgebeeld in
Fig 2. Draai de moer aan zodat de riem stevig
vastzit maar nog vrij kan draaien.
6. Plaats de riem in een verticale positie.
Montage Montage

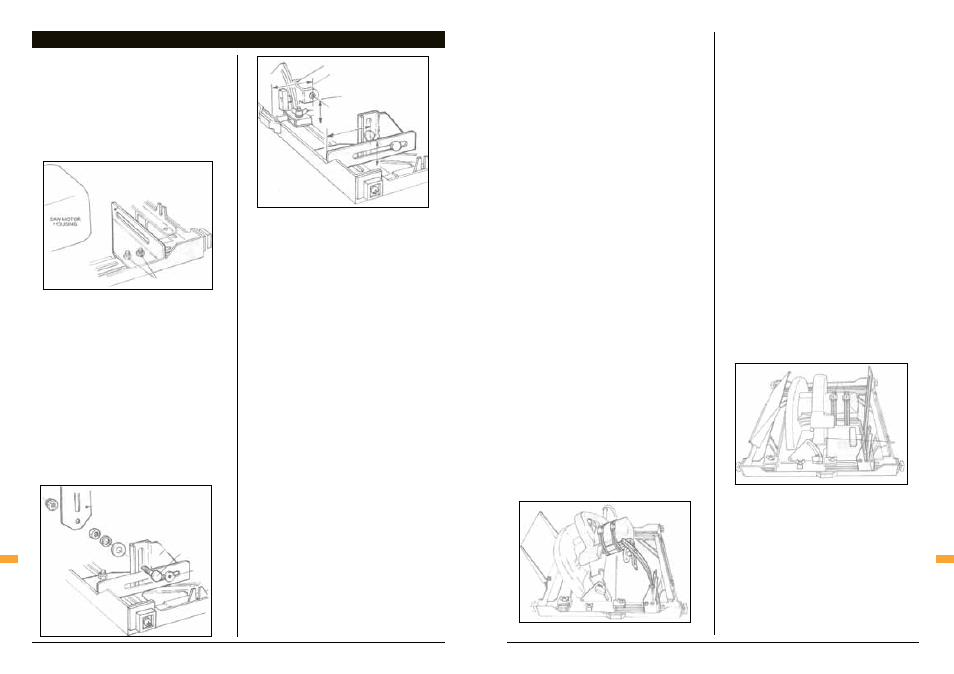

Fig: 1
Fig: 2
Fig: 3
MONTAGE De motorbeugel aanbrengen
1. Schuif de wormslangklem (D) over de
behuizing van de zaagmotor met de
wormschroeven aan de bovenzijde van
de motor, en zodanig dat de gleuven van
de wormschroeven in de richting van de
achterzijde wijzen. Maak de klemmen nog niet
volledig vast.
2. De motorbeugel (E) heeft twee armen, één
met een lange gleuf en de andere met een
korte gleuf. Voor de meeste zagen dient u de
beugel met de korte arm aan de voorzijde van
de behuizing van de motor te bevestigen .
3. Plaats het rubberen kussen (F) tussen de
behuizing van de motor en de arm van de
beugel. Schuif de arm op zijn plaats onder de
slangklemmen en tegen het rubberen kussen
aan.
4. Plaats de lange arm van de beugel zodanig
dat hij de binnenzijde van de gleufriem (C)
raakt.
5. Zoek de beste positie voor de slangklemmen
op de behuizing van de motor. Zorg dat de
klemmen zo ver mogelijk uit elkaar zitten,
maar niet te dicht bij het uiteinde van de
behuizing, vooral als die taps toeloopt. Maak
beide slangklemmen gedeeltelijk vast.
6. Monteer nu de restereende ¼” x ¾”
stopschroef door de gleufriem (C) en de gleuf
in de arm van de motorbeugel (E), gebruik de
¾” x ¼” vlakke sluitring en maak de T-knop
vast (in de richting van de binnenkant). Draai
de slangklemmen volledig vast.
7. Zorg dat de onderrand van de motorbeugel (E)
de nyloc moer (L) of het zwenkboutgeheel niet
raakt. Het is mogelijk dat u de motorbeugel (E)
wat hoger op de behuizing van de motor moet
plaatsen. Deze beugel moet niet horizontaal
worden gehouden, en kan onder een lichte
hoek worden aangebracht zodat de zwenkbout
meer vrijheid krijgt.
8. Controleer of de zaag over zijn volledig
bereik kan worden ingesteld voor zowel
diepte als onder een hoek voor u de
bevestigingsonderdelen volledig vastmaakt.
Houd er rekening mee dat de gleufriem
(C) zodanig is ontworpen dat hij doorbuigt
wanneer de zaag onder een afschuiningshoek
wordt ingesteld, zie Fig 4.
9. Als de zaag vlot over het volledige bereik kan
worden ingesteld, maakt u de T-knop los en
spant u de slangklemmen (D) volledig aan.
Span ze niet te vast aan, anders bestaat de
kans dat de behuizing van de motor wordt
beschadigd.
10. Zorg er ook voor dat arm van de motorbeugel
(E) die naar voren wijst evenwijdig is met de
rand van de voetplaat van de zaag, zie Fig 5.
Als hij niet evenwijdig is, verwijder dan ofwel
de beugel en buig de arm enigszins in een
bankschroef, of gebruik een spie aan één zijde
tussen het rubberen kussen en de beugel.
11. Maak de T-knop (G) weer vast, en zorg
er hierbij voor dat de gleufriem (C) in zijn
verticale stand blijft en dat de langere arm
van de motorbeugel (E) niet door- of verbuigt
wanneer u de knop vastdraait.
12. Draai als laatste de moeren die de
basishouder (A) op het schuifchassis
bevestigen vast.
Fig: 4
Fig: 5
