Consignes Generales De Securite
Montage
dans la mesure du possible, des chaussures
à coques de protection. Les cheveux longs
doivent être couverts ou attachés vers
l’arrière.
g. Si l’outil est pourvu de dispositifs destinés
au raccord d’équipements d’extraction et
de récupération de la poussière/sciure,
s’assurer qu’ils soient bien fixés et utilisés
correctement. L’utilisation de ces dispositifs
peut réduire les risques dus à la poussière.
4. UTILISATION ET ENTRETIEN DES OUTILS
ELECTRIQUES
a. Ne pas forcer sur l’outil électrique. Utiliser
l’outil électrique approprié au travail à
effectuer. Un outil électrique adapté et
employé au rythme pour lequel il a été conçu
permettra de réaliser un travail de meilleure
qualité et dans de meilleures conditions de
sécurité.
b. Ne pas utiliser un outil électrique dont
l’interrupteur marche-arrêt est hors service.
Tout outil électrique dont la commande ne
s’effectue plus par l’interrupteur marche-arrêt
est dangereux et doit être réparé.
c. Débranchez l’outil électrique avant d’effectuer
tout réglage, changement d’accessoire
ou avant de le ranger. De telles mesures
préventives réduiront les risques de
démarrage accidentel.
d. Les outils électriques sont dangereux dans les
mains d’utilisateurs inexpérimentés. Ranger
les outils électriques inutilisés hors de portée
des enfants et ne pas permettre l’utilisation de
cet outil aux personnes non habituées à son
maniement ou n’ayant pas lu les présentes
instructions.
e. Veiller à l’entretien des outils électriques.
Vérifier que les éléments rotatifs soient bien
alignés et non grippés. S’assurer de l’absence
de pièces cassées ou endommagées
susceptibles de nuire au bon fonctionnement
de l'outil. Si l’outil électrique est endommagé,
le faire réparer avant toute utilisation. De
nombreux accidents sont dus à l’utilisation
d’outils électriques mal entretenus.
f. Garder les outils de coupe affûtés et propres.
Des outils de coupe bien entretenus,
aux tranchants bien affûtés, sont moins
susceptibles de se gripper et sont plus faciles
à contrôler.
g. Utiliser l’outil électrique, les accessoires et
les outils à monter, etc., conformément à ces
instructions et selon l’utilisation prévue pour
le type d’outil donné, en tenant compte des
conditions de travail et de la tâche à réaliser.
Toute utilisation de cet outil électrique autre
que celle pour laquelle il a été conçu peut
entraîner des situations à risque.
5. TRAVAUX D’ENTRETIEN
a. Ne faire réparer votre outil électrique que par
un réparateur qualifié utilisant uniquement des
pièces de rechange identiques. Cela permettra
d’assurer la sûreté continue de cet outil
électrique.
Montage de l’équerre de base
1. Sans trop serrer, montez l’équerre de base (A)
sur le châssis coulissant, comme il est illustré
en Fig. 1, de sorte que sa partie verticale soit
dans l’alignement du carter du moteur de la
scie, ou à peine écarté de celui-ci.
2. Fixez-la au moyen de deux des boulons
carrossiers de ¼” x ½” (I), des rondelles à
ressort (K) et des écrous de ¼” (J), et serrez à
la main uniquement.
Installation de l’équerre de montage de pivot
1. Sans trop serrer, montez l’équerre de montage
de pivot (B) sur l’équerre de base (A) au moyen
du boulon carrossier de ¼” x ½” (I) restant,
d’un rondelle à ressort (K) et d’un écrou de ¼”
(J). Là encore, serrez à la main uniquement.
NOTA : La Fig. 2 illustre la fixation de l’équerre,
mais sa position précise est déterminée dans
les étapes suivantes.
2. Sans trop serrer, montez l’ensemble de boulon
de pivotement, composé d’un boulon carrossier
de ¼” x ¾” (H), de la rondelle plate de ¾” x
5/16” (M), d’une rondelle à ressort (K) et d’un
écrou ¼” (J), dans la rainure de l’équerre de
montage de pivot (B), comme il est illustré dans
la Fig. 2.
NOTA : N’installez pas encore la bride rainurée (C)
et l’écrou auto-freiné (L) illustrés dans la Fig. 2.
3. L’étape suivante permet de vérifier l’alignement
de cet ensemble de boulon de pivotement
avec le pivot avant de la scie, verticalement
aussi bien qu’horizontalement. Ceci offre la
possibilité de modifier la hauteur de la lame de
scie sans devoir procéder à un nouveau réglage
du stabilisateur.
NOTA : La Fig. 3 présente le boulon de pivotement
dans l’alignement du pivot avant de la scie. Il
est possible d’effectuer ce réglage à l’estime
en procédant à un alignement minutieux,
mais il est préférable de mesurer les points
de pivotement relatifs par rapport à la plaque
coulissante, tels qu’indiqués, au moyen d’un
réglet ou d’un mètre-ruban.
4. Une fois que le boulon de pivotement a été
placé correctement, serrez fermement l’écrou,
ainsi que l’écrou permettant de fixer l’équerre
de montage de pivot (B) sur l’équerre de base
(A).
NOTA : Si vous possédez une scie à soulèvement
vertical, il n’est pas nécessaire de recourir à
cette procédure. Il suffit de placer le boulon de
pivotement en position basse dans la rainure
afin qu’il n’empêche pas le montage correct du
bouton en T (G) dans une étape ultérieure.
5. Montez la bride rainurée (C) sur le boulon de
pivotement, au moyen de l’écrou auto-freiné
de ¼” (L), comme le montre la Fig. 2. Serrez
l’écrou de sorte que la bride soit bien fixée, tout
en étant toujours en mesure de pivoter.
6. Placez la bride en position verticale.
MONTAGE

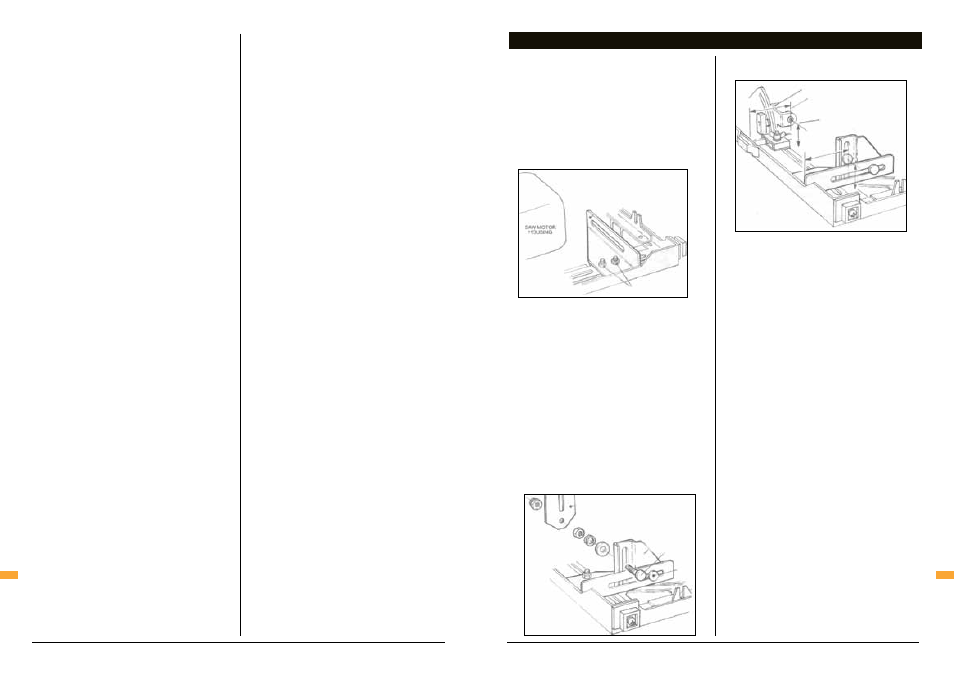

Fig: 1
Fig: 2
Fig: 3
