Sicurezza
cravatte, gioielli o altri oggetti che potrebbero
restare impigliati nella macchina utensile. Se
necessario, indossare calzature con suola
antiscivolo, o calzature dotate di puntale
protettivo. I capelli lunghi devono essere tenuti
coperti o raccolti dietro la testa.
g. Se il dispositivo utilizzato è dotato di
bocchetta per l’aspirazione della polvere
accertarsi che sia collegato e utilizzato
correttamente. L’uso di tali dispositivi riduce i
rischi correlati alle polveri.
4. Maneggio ed impiego accurato di utensili
elettrici
a. Non forzare l’elettroutensile. Usare sempre
l’elettroutensile corretto per il lavoro da
eseguire. L’elettroutensile corretto sarà
in grado di svolgere il lavoro in modo più
efficiente e sicuro nell’ambito della gamma di
potenza indicata.
b. Non usare l’elettroutensile se l’interruttore
di accensione non si accende e si spegne.
Gli elettroutensili con un interruttore di
accensione difettoso sono pericolosi e devono
essere riparati immediatamente.
c. Staccare la spina dalla presa di corrente
prima di effettuare qualsiasi regolazione,
sostituire gli accessori o riporre gli attrezzi a
motore. Queste misure di sicurezza preventive
riducono il rischio di avvio involontario.
d. Conservare l’elettroutensile fuori dalla portata
dei bambini e non lasciare che venga utilizzato
da persone non adeguatamente addestrate
e competenti nell’uso degli elettroutensili
o che non abbiano letto questo manuale
di istruzioni. Gli elettroutensili diventano
estremamente pericolosi nelle mani di persone
non addestrate.
e. Mantenere gli elettroutensili. Controllare per
disallineamento o la legatura delle parti in
movimento, la rottura di parti e altre condizioni
che possono influire il funzionamento
dell'apparecchio. In caso di danneggiamento,
fare riparare prima dell'uso. Molti incidenti
sono causati da una scarsa manutenzione
dell’utensile.
f. Mantenere le lame pulite e affilate. Gli utensili
da taglio tenuti in buone condizioni operative e
con i bordi taglienti affilati sono meno soggetti
a bloccarsi e più facili da controllare.
g. Utilizzare l’elettroutensile e tutti i componenti
e gli accessori in conformità con le istruzioni
di questo manuale e nella maniera prevista
per ciascun tipo di utensile, tenendo conto
delle condizioni lavorative e del compito da
eseguire. L’utilizzo degli elettroutensili per fini
diversi da quelli previsti rappresenta un rischio
per le persone e rendere nulla la garanzia.
5. Assistenza
a. Qualsiasi intervento sull’elettroutensile deve
essere eseguito da personale qualificato
utilizzando unicamente pezzi di ricambio
compatibili e approvati. Ciò garantisce la
sicurezza dell’utensile elettrico.

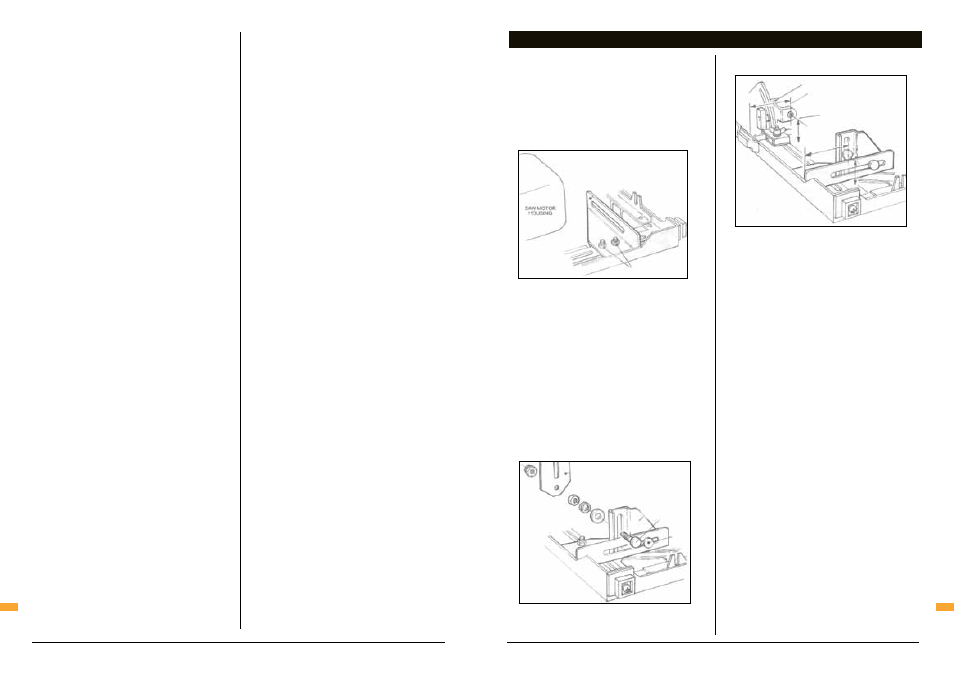

Montaggio
Impostazione Staffa Base
1. Liberamente montare la staffa di base (A) sul
telaio scorrevole, come in Fig. 1, in modo che
la sua sezione verticale sia in linea o solo libera
dalla estremità della carcassa del motore sega.
2.Utilizzare due bulloni della rotella ¼”x ½” (I)
rondelle a molla e dadi ¼” (J) e restringere
soltanto a mano.
Impostazione della staffa a montatura rotante
1. Installare la staffa a montatura rotante(B) alla
staffa di base (A) usando i rimanenti bulloni
della rotella ¼ "x ½" (I), una rondella elastica
(K) e un dado a ¼” (J). Ancora una volta,
restringere solo a mano.
NOTA: Fig. 2 mostra il modo in cui è fissata la
staffa, ma l'esatta posizione della staffa è
determinata nelle fasi successive.
2. Liberamente impostare il bullone rotante -
costituito da un bullone della rotella a ¼ "x
¾" (H), il ¾ "x 5 / 16" Rondella piana (M),
la rondella a molla (K) e il dado ¼"(J) - nella
scanalatura della staffa di montatura rotante
(B) come mostrato in figura 2.
NOTA: Non impostare per adesso la staffa ad
intaglio(C) e dado Nyloc (L) mostrato in Fig. 2.
3. Il passo successivo è quello di garantire che
questa assemblea del bullone è in linea con il
punto di ruotazione anteriore della sega, sia
verticalmente che orizzontalmente. Questo
vi permetterà di modificare l'altezza lama
senza dover modificare l'impostazione di
stabilizzazione staffa.
NOTA: La figura 3 mostra il bullone ruotante
fissato in linea con il punto di rotazione
anteriore della sega. E 'possibile raggiungere
questo obiettivo accuratamente allineando
l’occhio, ma è preferibile misurare i punti
di articolazione presso la vostra piastra di
scorrimento, come mostrato utilizzando un
righello o un metro a nastro.
4. Quando il bullone è stato individuato
correttamente, serrare il dado, e anche il dado
di fissaggio della staffa di montaggio Rotazione
(B) alla staffa base (A).
NOTA: Se si possede una sega verticale, questa
procedura di allineamento non è necessaria.
Basta individuare il bullone perno basso nel suo
slot in modo che non si falla la manopola a T (G)
da montare successivamente.
5. Montare la staffa ad intaglio (C) sul bullone
perno, utilizzando il dado Nyloc ¼” (L), come
mostrato nella Figura 2. Serrare il dado in modo
che la staffa sia ben salda, ma ancora libera di
ruotare.
6. Posizionare la staffa in modo che sia
approssimativamente verticale.
MONTAGGIO
Fig: 1
Fig: 2
Fig: 3
