FR FR
REMARQUE
La totalité des instructions, garanties et autres documents est sujette à
modification à la seule discrétion d’Horizon Hobby, Inc. Pour obtenir la
documentation à jour, rendez-vous sur le site www.horizonhobby.com
et cliquez sur l’onglet de support de ce produit.
Les termes suivants sont utilisés dans l’ensemble du manuel pour
indiquer différents niveaux de danger lors de l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels ET potentiellement un risque faible
de blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement,
peuvent entraîner des dégâts matériels ET des blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correcte-
ment, peuvent entraîner des dégâts matériels et des blessures graves
OU engendrer une probabilité élevée de blessure superficielle.
Signification de certains termes spécifiques
Instructions concernant Le moteur brushless park 280 à cage tournante, 1800Kv, (EFLM1140)
Nous vous remercions d’avoir fait l’acquisition du moteur E-flite Park 280 brushless à cage tournante. Avant utilisation, veuillez lire avec attention ce manuel, vous
y trouverez des informations importantes concernant l’installation et des conseils d’utilisation.
Caractéristiques générales
• Idéal pour les modèles 3D de 142g à 227g et les modèles de loisir
de 198g à 396g.
• Idéal pour les petits modèles indoor nécessitant jusqu’à 110W
• Sauve hélice intégré
• Conçu pour un montage direct sur cloison pare-feu.
• Extrêmement léger et silencieux, seulement 20.5g
• Construction de très haute qualité, monté sur roulements et arbre
en acier trempé.
• 10 pôles
Caractéristiques techniques
Diamètre: 22mm
Longueur du corps: 26mm
Masse: 20.5 g
Diamètre de l’arbre: 2mm
Kv: 1800 tours par volt
Lo: 0.68 A @ 8V
Rm: 0.281 ohms (résistance moteur)
Courant continu: 8A
Courant maximum en crête: 10A
Puissance: jusqu’à 110W
Eléments: 6 à 8 Nicd/NimH ou Li-Po 2S à 3S
Hélices recommandées: 2S: 6 x 5 à 7 x 5
3S: 5 x 5 à 7 x 3.5
REMARQUE: Les caractéristiques et performances varient en fonction
des fabricants.
Contrôleur: 10A
REMARQUE: La température en fonctionnement ne doit pas dépasser 104°C
et le fonctionnement sous 10A ne doit pas dépasser 15 secondes. Laissez le
moteur refroidir après utilisation.
Choix des batteries
Nous vous recommandons les batteries E-flite pour alimenter votre moteur
Park 280 brushless. La technologie des batterie évolue continuellement,
veuillez vous référer au manuel de votre modèle pour choisir la
batterie adaptée.
Pièces détachées et accessoires
Consultez le site www.E-fliteRC.com ou www.horizonhobby.com pour découvrir
notre gamme de motorisations brushless. Nous avons posté un tableau com-
paratif des caractéristiques moteur afin de vous guider dans vos choix.
• EFLA110
Multimètre (mesure l’intensité, la tension,
la puissance et la capacité)
• EFLA1010 Contrôleur brushless 10A pro
• EFLA248 Set de connecteurs plaqués or,2mm (3)
• EFLM1141 Arbre moteur
• EFLM1142 Accessoires de remplacement
• EFLM1935 Adaptateur d’hélice, avec vis de maintien, 2mm

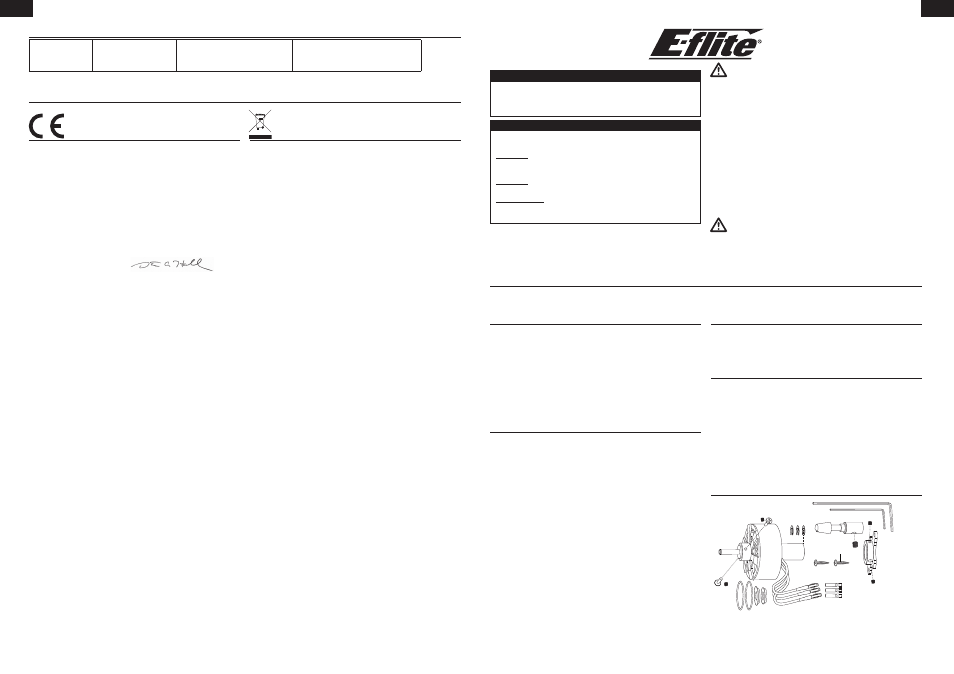

Contenu de la boite
M1.5X8
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afin
de vous familiariser avec les caractéristiques du produit avant de le
faire fonctionner. Une utilisation incorrecte du produit peut entraîner
l’endommagement du produit lui-même, ainsi que des risques
de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence
et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation
de ce produit ne respectant pas les principes de sécurité et de responsabilité
peut entraîner des dégâts matériels, endommager le produit et provoquer
des blessures. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance directe d’un adulte. N’essayez pas de démonter le
produit, de l’utiliser avec des composants incompatibles ou d’en améliorer
les performances sans l’accord d’Horizon Hobby, Inc. Ce manuel comporte des
instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est
capital de lire et de respecter toutes les instructions et tous les avertissements
du manuel avant l’assemblage, le réglage ou l’utilisation afin de manipuler
correctement l’appareil et d’éviter tout dégât matériel ainsi que toute
blessure grave.
ATTENTION: ce produit peu devenir extrêmement brûlant
durant l’utilisation.
14 ans et plus. Ceci n’est pas un jouet.
Garantie et service des coordonnées
Informations de Conformité pour l’Union Européenne
Déclaration de conformité
(conformément à la norme ISO/IEC 17050-1)
No. HH2011080601
Produit(s):
EFL Park 280 Brushless Outrunner Motor 1800Kv
Numéro(s) d’article: EFLM1140
L’objet de la déclaration décrit ci-dessus est en conformité avec les exigences
des spécifications énumérées ci-après, suivant les conditions de la directive
CEM 2004/108/EC:
EN61000-6-1:2007
EN61000-6-3:2007
Signé en nom et pour le compte de:
Horizon Hobby, Inc.
Champaign, IL USA
6 août 2011
Elimination dans l’Union Européenne
Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de
la responsabilité de l‘utilisateur de remettre le produit à un point de collecte
officiel des déchets d’équipements électriques. Cette procédure permet de
garantir le respect de l’environnement et l’absence de sollicitation excessive
des ressources naturelles. Elle protège de plus le bien-être de la communauté
humaine. Pour plus d’informations quant aux lieux d’éliminations des déchets
d‘équipements électriques, vous pouvez contacter votre mairie ou le service
local de traitement des ordures ménagères.
France Horizon Hobby SAS
14 Rue Gustave Eiffel
Zone d’Activité du Réveil Matin
91230 Montgeron
+33 (0) 1 60 47 44 70
[email protected]
Steven A. Hall
Vice-président
Gestion Internationale des Activités et des Risques
Horizon Hobby, Inc.
