DE DE
Garantie und Service Informationen
Warnung
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing-
esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen
an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und
beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch
der Fernsteuerung.
Garantiezeitraum
Exklusive Garantie ¬ Horizon Hobby Inc (Horizon) garantiert, dass das
gekaufte Produkt (Produkt) frei von Material- und Montagefehlern ist. Der
Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem
das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum
6 Monate und der Gewährleistungszeitraum 18 Monate nach dem
Garantiezeitraum.
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht
übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder
dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich aus-
schließlich auf Produkte, die bei einem autorisierten Horizon Händler erwor-
ben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt.
Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis
erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen
ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende
Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes,
die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten
Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich,
zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen
Einsatzzweck entspricht.
(c) Ansprüche des Käufers ¬Es liegt ausschließlich im Ermessen von Horizon,
ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder
ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein
Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den
Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder
zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte
oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des
Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder
Modifikationen irgendwelcher Art aus.
Die Garantie deckt Schäden, die durch falschen Einbau, falsche Handhabung,
Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausge-
führt wurden, aus. Rücksendungen durch den Käufer direkt an Horizon
oder eine seiner Landesvertretung bedürfen der schriftlichen.
Schadensbeschränkung
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle
oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem
Produkt stehen nicht verantwortlich, unabhängig ab ein Anspruch im Zusam-
menhang miteinem Vertrag, der Garantie oder der Gewährleistung erhoben
werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall
akzeptieren, die über den individuellen Wert des Produktes hinaus gehen.
Horizon hat keine Einfluss auf den Einbau, die Verwendung oder die Wartung
des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt
werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für
in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwend-
ung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang
mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass
Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem
Verkäufer zurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit
Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie
auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig
zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen
erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch
durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die
Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die
Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise
vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung
ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garan-
tiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der
sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu
fällen, die Ihnen schnellst möglich hilft.
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder
an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Produkt sorgfältig
ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um
beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstle-
ister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme
keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie
dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung
und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir
die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email
Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von
einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kauf-
datum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.
Kostenpflichtige Reparaturen
Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoran-
schlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenom-
men, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur
ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden
mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung
gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur
vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder ander-
weitig zu verwerten.
ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur
für Elektronik und Motoren vor. Mechanische Reparaturen, besonders
bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen
deshalb vom Käufer selbst vorgenommen werden.
Betriebsanleitung
1. Dieser bürstenlose Motor erfordert einen sensorlosen Brusshless Regler
(ESC). Sollten Sie keinen geeignetet Regler verwenden, könnten Sie den
Motor und Regler beschädigen. Bitte sehen Sie in der Bedienungsanleitung
für die richtige Einstellung nach.
2. Löten Sie die drei Goldkontaktstecker an die Motorkabel an und verbinden
diese mit den drei Reglernaschlußkabeln. Isolieren Sie die drei Stecker bitte
mit Schrumpfschlauch um Kurzschlüsse zu vermeiden. Die drei Stecker
können in beliebiger Reihenfolge angeschlossen werden.
3. Stellen Sie sicher, dass der Motor in die richtige Richtung dreht. Falls
nicht, tauschen Sie bitte zwei Reglerkabel um die Drehrichtung zu ändern.
4. Stellen Sie bitte sicher, dass der Motor bei Betrieb richtig gekühlt wird.
Der Motor entwickelt bei Betrieb Hitze und es liegt allein in der Verantwor-
tung des Nutzers für ausreichende Kühlung zu sorgen. Bitte beachten Sie,
dass Überhitzung und daraus folgende Schäden nicht von der Garantie
abgedeckt werden.
5. Ändern oder kürzen Sie niemals die Länge der Motorkabel. Entfernen
Sie die Stecker und das Lötzinn durch Hitze.
HINWEIS: Das Ändern der Motorkabel ist eine unzulässige Änderung und
könnte zum Ausfall des Motors führen.
ACHTUNG: Halten Sie immer die Hände oder lose Gegenstände
vom Motor fern, wenn der Motor am Strom angeschlossen ist. Mißachtung
könnte zu Körperverletzungen oder Sachbeschädigungen führen.

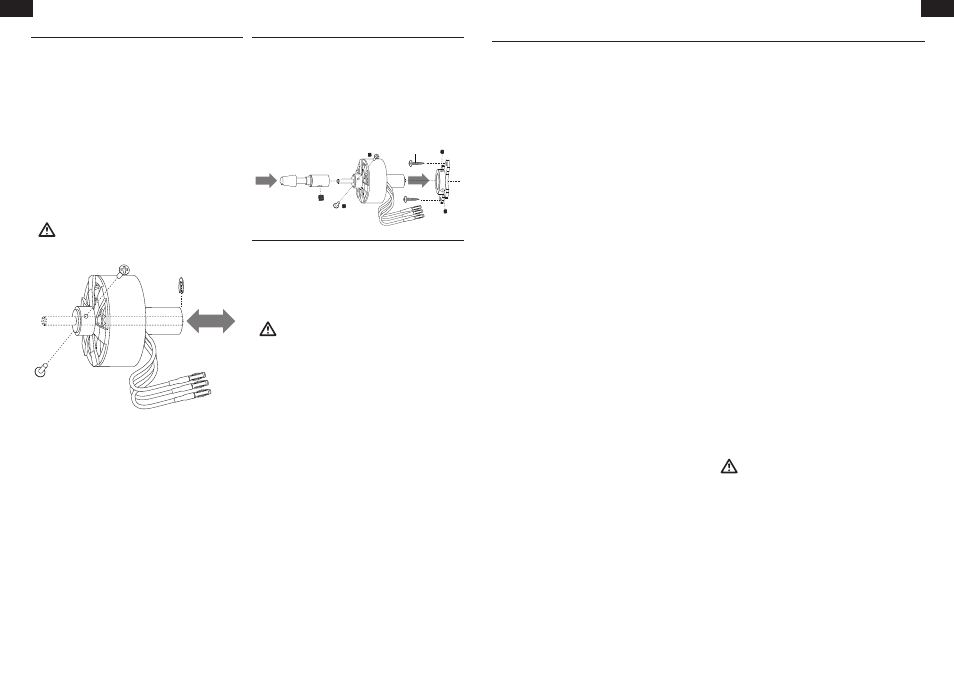

Motor Montage X- Mount
Die Abbildungen zeigen die Montage des X- Mount Motorträgers am Motor.
1. Lösen Sie die Madenschraube am Motorträger.
2. Setzen Sie den X- Mount Motorträger auf das Gehäuse.
3. Schrauben Sie die Madenschraube am Motorträger ein und sichern
damit den Motor.
4. Schrauben Sie den Motorträger am Motorspant mit den beiden
M1,5 x 8 Schrauben an.
5. Sichern Sie den Propeller mit dem im Lieferumfang enthaltenen O-Ring.
Führen Sie den O-Ring gerade oder in einer Acht zu den Schraubenköpfen
oder montieren einen von den beiden Adaptern aus dem Lieferumfang.
M1.5X8
Wechsel der Wellenrichtung
1. Lösen Sie die beiden Schrauben vorne am Motor. Geben Sie Hitze direkt
auf die Schrauben um den Schraubensicherungslack zu lösen.
HINWEIS: Geben Sie zuviel Hitze oder Hitze direkt auf den Motor kann
den Motor beschädigt werden.
2. Entfernen Sie von der Welle den kleinen schwarzen Sicherungsclip.
Wickeln Sie den Motor in ein Tuch um den Sicherungsclip aufzufangen.
3. Drücken Sie die Welle durch den Motor. Klopfen Sie dazu mit einem
kleinen Hammer vorsichtig auf die Welle.
ACHTUNG: Verbiegen oder beschädigen Sie die Welle nicht,
da sie dadurch beschädigt werden könnte.
Austauschwellen sind unter der Art.Nr. EFLM1141 erhältlich.
4. Halten Sie die Welle im Motor und setzen den E-Clip in die Nut an der Welle.
Ziehen Sie die beiden Schrauben am Motor wieder an.
HINWEIS: Die beiden Schrauben sollten mit wenig Schraubensicherungslack
gesichert werden. Verwenden Sie nicht zuviel Schraubensicherungslack, da
dieser sonst in den Motor gelangen könnte.
