Park 280 Brushless Außenläufer Motor, 1800 Kv (EFLM1140) Bedienungsanleitung
Vielen Dank für den Kauf des E-flite ® Park 280 Brushless Außenläufer Motors. Bitte lesen Sie vor dem Betrieb des Motors diese Anleitung sorgfältig durch.
Sie finden dort auch wichtige Tipps zur Montage und Einstellung.
Eigenschaften
• Ideal für 3D Modelle von 142 g–227 g und Sport/Scale Modelle
von 198 g–396 g
• Ideal für kleinere Indoor Modelle, die eine Leistung von bis zu 110 Watt
benötigen
• Integriertes Prop-Saver Design
• Konstruiert für Motorspant Montage
• Extrem leise und mit 20,5g sehr leicht
• Qualitativ hochwertige Konstruktion mit Kugellagern und gehärteter Welle
• Geschlitztes 10Pol Außenläufer Design
Park 280, 1800 Kv (EFLM1140) Spezifikationen
Durchmesser: 22mm
Gehäuselänge: 26mm
Gewicht: 20.5 g
Wellendurchmesser: 2mm (0.08 in)
Kv: 1800 Umdrehungen per Volt
Leerlaufstrom: 0.680 @ 8V
Innenwiderstand: 0.281 Ohm
Dauerstrom: 8A
Max Strom kurz: 10A (max 15 Sekunden)
Watt: 110W
Akku: 2S–3S Li-Po oder 6- bis 8-Zellen Ni-MH/Ni-Cd
Propeller: 2S: 6 x 5 bis 7 x 5
3S: 5 x 5 bis 7 x 3.5
HINWEIS: Die Propeller Größe und Stromaufnahme variiert nach Propeller
Design und Hersteller.
Brushless REGLER: 10A
HINWEIS: Die maximale Betriebstemperatur beträgt 104° für maximal
15 Sekunden. Verringern Sie das Gas um den Motor abkühlen zu lassen
und ein überhitzen zu vermeiden. Der max. Spitzenstrom kurzzeitig
beträgt 10A für 3D Flug.
Akku Auswahl
Wir empfehlen E-flite® or Thunder Power RC Akkus für den Park 280
Außenläufer Motor. Die Akku Technologie verbessert sich laufend, bitte sehen
Sie daher in die Bedienungsanleitung Ihres Modell oder auf der Website des
Herstellers nach.
Zubehör und Ersatzteile
Bitte sehen Sie dazu auf unseren Websites www.E-fliteRC.com oder
www.horzionhobby.de für mehr Informationen inklusive unseren Motoren nach.
Sie finden dort auch einen Vergleichstabelle unserer Motoren.
• EFLA110
Power Meter (misst Ampere, Volt, Watt und Kapazität)
• EFLA1010 10A Pro Brushless Regler
• EFLA248 Gold Stecker, 2mm (3)
• EFLM1141 Welle: Park 280 BL Außenläufer
• EFLM1142 Austausch Zubehör: Park 280
• EFLM1935 Prop Adapter (Bullet) mit Madenschraube, 2mm

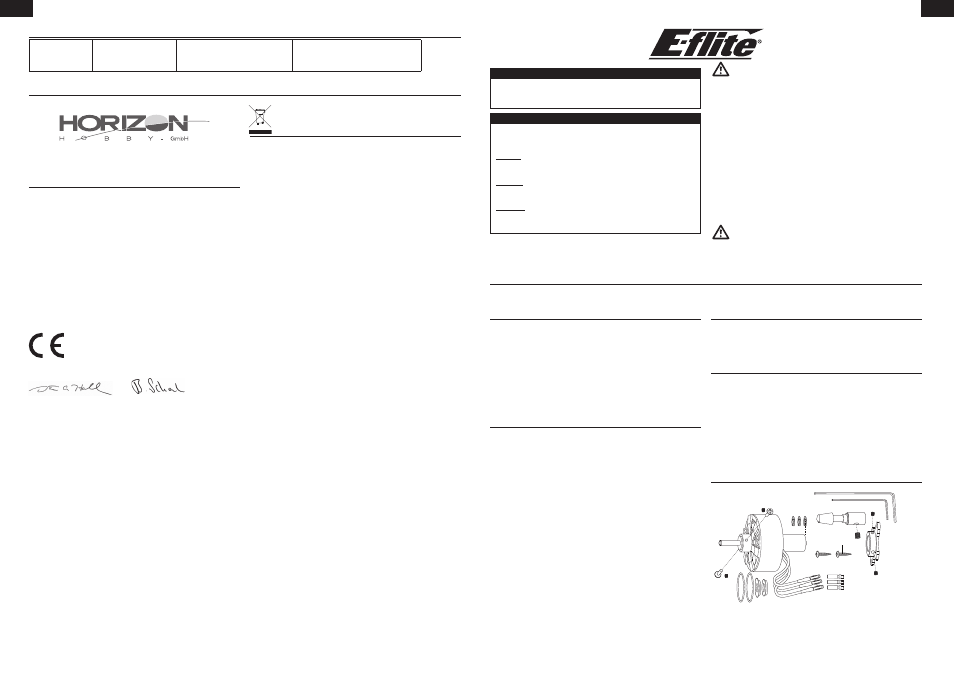

Lieferumfang
M1.5X8
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich
vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das
Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder
persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. Dies ist
ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem
Menschenverstand betrieben werden und benötigt gewisse mechanische
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verant-
wortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am
Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht
für die Verwendung durch Kinder ohne direkte Überwachung eines Erwach-
senen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das
Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder
auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisun-
gen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor
Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhin-
weise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß
betrieben werden kann und Schäden oder schwere Verletzungen vermieden
werden.
ACHTUNG: Dieses Produkt kann während des Betriebes extrem heiß
werden und zu Verbrennungen führen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
HINWEIS
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne
Ankündigung von Horizon Hobby Inc. geändert werden. Eine aktuelle Version
ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.
Die folgenden Begriffe werden in der gesamten Produktliteratur verwen-
det, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses
Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können
sich möglicherweise Sachschäden UND geringe oder keine Gefahr von
Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von
schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben
sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verlet-
zungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
Erklärung der Begriffe
5 8
Kontaktinformationen
Konformitätshinweise für die Europäische Union
Konformitätserklärung laut Allgemeine Anforderungen
(ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15);
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010
Declaration of conformity (in accordance with ISO/IEC 17050-1)
Horizon Hobby GmbH
Hamburger Straße 10
D-25337 Elmshorn
erklärt das Produkt: EFL Park 280 Brushless Außenläufer Motor, 1800 Kv
(EFLM1140)
declares the product: EFL Park 280 Brushless Outrunner Motor 1800Kv
(EFLM1140)
im Einklang mit den Anforderungen der unten aufgeführten Bestimmungen
nach den Bestimmungen der europäischen EMV-Richtlinie 2004/108/EG:
The object of declaration described above is in conformity with the
requirements of the specifications listed below, following the
provisions of the European EMC Directive 2004/108/EC:
EN61000-6-1:2007
EN61000-6-3:2007
Elmshorn, 08.06.2011
Horizon Hobby GmbH; Hamburger Str. 10; D-25337 Elmshorn
HR Pi: HRB 1909; UStIDNr.:DE812678792; Str.Nr.: 1829812324
Geschäftsführer: Birgit Schamuhn, Steven A. Hall -- Tel.: +49 4121 4619960
Fax: +49 4121 4619970 eMail: [email protected]
Internet: www.horizonhobby.de
Es gelten unsere allgemeinen Geschäftsbedingungen, die in unseren
Geschäftsräumen eingesehen werden können.
Ware bleibt bis zur vollständigen Bezahlung Eigentum
der Horizon Hobby GmbH
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die
Verantwortung des Benutzers, dass Produkt an einer registrierten Sammelstelle
für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt
geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht
werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft ge-
schützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann,
können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
Deutschland Horizon Technischer Service
Hamburger Str. 10
25335 Elmshorn
Germany
+49 4121 46199 66
[email protected]
Birgit Schamuhn
Geschäftsführerin
Managing Director Steven A. Hall
Geschäfstführer
Managing Director
